1 Что такое и для чего необходимо реле протока воды

В бытовых водопроводах достаточно нередко случается угрожающее катастрофой действие насосной станции без воды. Схожую делему именуют «сухим ходом».

Обычно, жидкость охлаждает и смазывает элементы системы, тем обеспечивая ее нормальную работоспособность. Даже недолговременная работа всухую приводит к деформации отдельных деталей, перегреву и выходу из строя мотора оборудования. Нехорошие последствия касаются как поверхностных, так и глубинных моделей насосов.

Сухой ход появляется по различным причинам:

• неверный выбор производительности насоса;
• плохой установка;
• нарушение целостности водяной трубы;
• низкое давление воды и отсутствие контроля над ее уровнем, зачем употребляют реле давления;
• скопившийся мусор в трубе откачивания.

Автоматический датчик нужен для того, чтоб стопроцентно обезопасить прибор от угроз, создаваемых нехваткой воды. Он определяет, держит под контролем и поддерживает всепостоянство характеристик аква потока.

Насосное оборудование, снаряженное датчиком, обладает обилием преимуществ. Оно подольше служит, пореже выходит из строя, более экономично расходует электроэнергию. Также есть модели реле для котлов

Основное назначение реле заключается в самостоятельном выключении насосной станции при недостаточной мощности потока воды и включении после нормализации характеристик.

к меню ↑

1.3 Конструкция и механизм работы

Датчик имеет уникальное устройство, с помощью которого он делает свои конкретные функции. Самой всераспространенной модификацией является лепестковое реле.

В традиционную схему строения включены такие принципиальные элементы:

• входной патрубок, пропускающий воду через устройство;
• клапан (лепесток), расположенный на стене внутренней камеры;
• изолированный герконовый тумблер, смыкающий и размыкающий цепь электропитания;
• пружины определенного поперечника с различной степенью сжатия.

В то время когда камера заполняется жидкостью, сила потока начинает повлиять на клапан, смещая его вокруг оси.

Магнит, интегрированный с оборотной стороны лепестка, впритирку приближается к герконовому тумблеру. Вследствие этого контакты замыкаются, включая насос.

Под потоком воды понимают скорость ее физического движения, достаточную для включения реле. Понижение скорости до нуля, приводящее к полной остановке, возвращает тумблер на первоначальную позицию. При установке порога срабатывания этот параметр задается с учетом критерий внедрения устройства

Когда поступление воды прекращается и давление в системе опускается ниже нормы, сжатие пружины слабеет, возвращая клапан в начальное положение. Отдаляясь, магнитный элемент перестает действовать, контакты размыкаются и насосная станция останавливается.

Некие модификации обустроены возвратимым магнитом заместо пружин. Судя по отзывам юзеров, они меньше подвержены воздействию маленьких скачков давления в системе.

Лепестковым реле типично огромное количество плюсов. Посреди их – обычная и нетребовательная конструкция, секундное срабатывание, отсутствие задержек меж повторным реагированием, применение четкого триггера для пуска оборудования

Зависимо от конструктивного решения выделяют еще некоторое количество видов реле. К ним относятся роторные устройства, снабженные лопастным колесом, вращающимся в аква потоке. Скорость вращения лопасти в их контролируется сенсорными датчиками. При наличии воды в трубе механизм отклоняется, замыкая контакты.

Также существует термореле, функционирующее в согласовании с термодинамическими принципами. Прибор сопоставляет температуру, заданную на датчиках, с температурой рабочей среды в системе.

При наличии потока фиксируется термическое изменение, после которого контакты электросети соединяются с насосом. При отсутствии движения воды микропереключатель разъединяет контакты. Моделям термических реле характерна высочайшая чувствительность, но они достаточно дорогие.

к меню ↑

1.4 Главные свойства

При выборе датчиков протока воды для оснащения трубопроводной системы нужно учесть последующие их характеристики:

• материал производства корпуса и внутренних частей;
• рабочее давление, на которое рассчитан датчик;
• спектр температур воды, для контроля потока которой будет употребляться устройство;
• класс защиты и требования к условиям эксплуатации;
• поперечник посадочных отверстий и характеристики резьбы в их.

Любой из перечисленных выше характеристик влияет на эксплуатационные особенности датчиков протока воды, потому стоит разглядеть их более тщательно.

От того, из какого материала сделан корпус датчика и его внутренние детали, зависят надежность такового устройства, его способность переносить возникающие в процессе работы нагрузки, также его долговечность. Выбирая датчик протока воды, лучше отдавать предпочтение моделям, для производства которых были применены разные металлы – нержавеющая сталь, латунь либо алюминий. В процессе использования как корпус датчика протока, так и его внутренние элементы испытывают существенное давление со стороны проходящей через него воды. Выдерживать такую нагрузку долгое время в состоянии только крепкие материалы. Не считая того, в трубопроводах нередки такие явления, как гидравлические удары, последствия которых могут стремительно вывести датчик из строя, если для его производства были применены несоответствующие материалы.

Датчик потока с латунным корпусом

Значение рабочего давления, при котором может работать датчик протока воды, коррелирует с мощностью применяемого насоса, потому на данный параметр следует обращать повышенное внимание. Не считая того, от данного параметра зависит и то, какими чертами будет владеть поток воды, транспортируемой по трубопроводу. Те модели датчиков протока воды, в конструкции которых предусмотрены две пружины, могут управлять работой насоса по нижнему и по верхнему уровням давления. Устройствам конкретно данного типа лучше отдавать предпочтение.

Температура воды, на которую рассчитан датчик, оказывает конкретное воздействие на то, в системах какого предназначения он может быть применен. Естественно, выбирая таковой датчик для оснащения системы отопления либо жаркого водоснабжения, следует уделять свое внимание лишь на те модели, которые могут работать с водой, нагретой до высочайшей температуры. Для трубопроводов, по которым транспортируется прохладная вода, употребляют датчики протока, рассчитанные на работу с жидкостями, имеющими температуру 60–80°.

Повышающий насос с датчиком потока

Уровень влажности и температурный режим среды, при которых может эксплуатироваться датчик протока воды, также являются важными параметрами. Класс защиты такового устройства показывает на то, какие нагрузки оно в состоянии выдержать, работая в паре с насосным оборудованием.

Датчики, контролирующие проток воды, обычно, выбирают для уже готовых трубопроводных систем либо для тех, проект которых уже разработан. Вот поэтому следует уделять свое внимание на размеры посадочных отверстий: они должны вполне соответствовать размерам частей трубопровода, на которых датчик планируется установить.

к меню ↑

1.5 Область внедрения

Приборы используются в различных сферах индустрии:

1. Отведение и снабжение водой. Обеспечивают размеренную работу, защиту насоса и мотора, держут под контролем поступление воды.
2. Реализация кондиционирования, отопления, остывания. Для регулирования подводимой и отводимой воды, хладагента и других жидкостей.
3. Нефтеперерабатывающая сфера. Используются на шагах производства для слежения за потоком, транспортировкой нефтепродуктов, нефти, газа.
4. Хим ветвь. Для контроля потока брутальных, небезопасных жидкостей и смесей.
5. Металлургическая индустрия. Для контроля подвода, отвода жидкостей.
6. Пищевая индустрия. Для контроля поступающих транспортирующих производственных смесей жидкостей, также для оснащения нужного оборудования.

Применение в быту

Приборы используются для газовых котлов, насосов.

В неких домах устанавливают автономные системы водоснабжения. Это решение принимается при маленьком напоре воды либо при желании независимости от центрального водоснабжения. Реле обеспечивает сильный и размеренный напор.

Автономные системы водоснабжения состоят из специального насоса, резервуара и пульта управления. Некие бытовые приборы можно подключать к насосу. Тогда требуется регуляция работы и своевременное включение насоса, что гарантирует стабильность поступления воды. Реле можно скооперировать с автополивом участка, при котором будет регулироваться разовый расход. Для заслуги таковой цели, регулятор потока врезают в центральный трубопровод, откуда он передает данные на пульт управления.

к меню ↑

1.6 Принцип деяния

Существует некоторое количество видов реле протока воды и схожим им предохранительных устройств, любой из которых оборудован разной автоматикой, которая делает включение и выключение насоса, реагируя на определенные характеристики.

Более всераспространенные триггеры:

• Уровень воды (реле уровня воды);
• Уровень давления воды на выходном патрубке (прессконтроль);
• Наличие потока воды (реле протока);
• Температура рабочей среды (термическое реле.

Разберем детальнее каждое из этих устройств.

Традиционное реле

Герконовый датчик. Деталь герметично размещена в пластмассовом кожухе, который можно извлекать. С ростом давления магнитный элемент перемещается и оказывает влияние на геркон. Лопастное (лепестковое) реле протока для насоса

Механизм работы основан на движении лепестка (лопасти), замыкающего контакты при наличии потока, и размыкающего контакты при отсутствии потока. Таковой вид применяется везде, характеризуется высочайшей износостойкостью, не просит обслуживания.

Достоинства лепесткового механизма:

• не оказывает влияние на давление подачи жидкостной массы;
• оперативная реакция на изменение потока без задержек меж повторными срабатываниями;
• простота эксплуатации и установки конструкции;
• непрерывная работа;
• вероятное применение для различных веществ;
• надежные и оперативные измерения потока;
• устойчивость к оборотному сгустку;
• наличие взрывозащищенных и высокотемпературных моделей;
• применение для трубопроводов широкого спектра поперечников;
• низкая цена.

Лепестковые либо лопастные реле протока воды держут под контролем поступление воды в системах труб. Для исключения вероятного смещения лопасти в обратную сторону, прибор обустроен ограничительным упором, что наращивает износостойкость, предутверждает ненужное трение.

Основной недочет — пружинный механизм наименее размеренный, потому что существенно подвержен воздействию маленьких скачков давления потока воды.

Минусом также является отсутствие способности контроля маленького потока воды. Предпосылкой этому является часто подбор прибора, не соответственного по техническим чертам трубопроводу.

Датчик реле протока воды устанавливается в одном из 2-ух мест: на входе в насос, на входе в клапан.

Выбор пластинок осуществляется с учетом поперечника трубы. Лопасти выбираются не маленькими для обеспечения равномерного отслеживания хода воды, да и не очень длинноватыми для исключения случайного попадания стружки, окалины и тому подобного. Для систем отопления рекомендуется установка на оборотном трубопроводе.

Поршневые датчики

Используются для сигнализации и контроля, наличия либо отсутствия воды в трубе.

Механизм работает благодаря встроенному поршню. Давление воды вызывает замыкание контактов и прибор срабатывает. Поршневой датчик протока животрепещущ для работ под высочайшим давлением.

В базе деяния лежит смещение магнитного поршня под напором воды в трубе, что провоцирует замыкание контактов. При отсутствии движения водянистой среды в трубе, поршень воспринимает начальное положение и происходит размыкание контактов.

Современные модели обустроены специальной пружиной, удерживающей и возвращающей поршень. Это гарантирует более четкое срабатывание датчика.

При выборе прибора, подабающее внимание необходимо уделить сопоставимости устройств с перекачиваемой жидкостью, что благоприятно скажется на сроке службы и исключит отрицательные воздействия на детали.

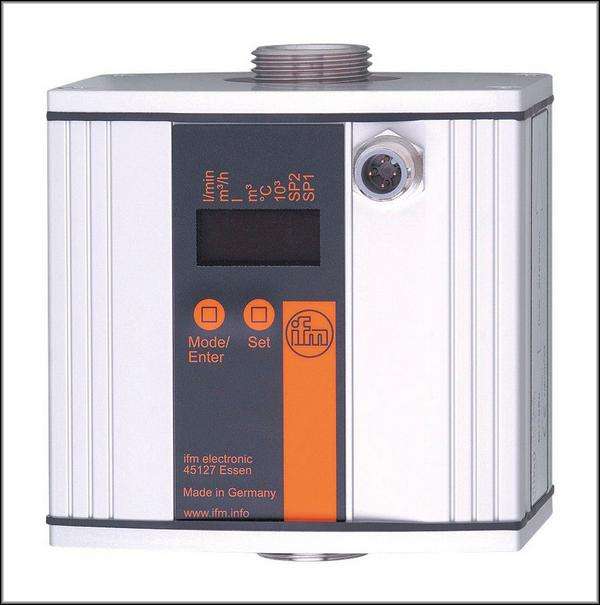

Ультразвуковой датчик потока

Работает благодаря акустическому эффекту, возникающему при передаче ультразвуковых импульсов через поток водянистой среды.

Достоинства: бесконтактная работа, возможность держать под контролем поток и температуру среды, установка программных черт и характеристик измерений, широкий спектр измерения скорости движения воды.

Корректная работа ультразвуковой модели обеспечивается точным соблюдением ограничений при установке, обоюдного расположения датчиков с насосом и фильтром, неизменным контролем образования накипи и осадка.

Электродный принцип контроля воды

Тот факт, что вода обладает электропроводностью, удачно употребляется для производства контактных датчиков уровня воды. Конструктивно система представляет собой несколько электродов, установленных в емкости на разной высоте и соединенных в одну электронную цепь.

По мере наполнения емкости водой жидкость поочередно замыкает пару контактов, что включает цепь управляющего реле насоса. Обычно, у датчика воды имеется два-три электрода, потому измерение потока воды выходит очень дифференцированным. Датчик говорит только о достижении малого уровня и запускает мотор насоса, либо о полном заполнении емкости и отключает его, потому подобные системы употребляются для контроля запасных либо поливных цистерн с водой.

Емкостной тип датчика воды

Конденсаторный либо емкостной тип детектора употребляется для измерения уровня воды в узеньких и глубочайших емкостях, это может быть колодец либо скважина. При помощи емкостного датчика можно найти высоту водяного столба в скважине с точностью до 10-ка см.

Конструкция детектора состоит из 2-ух коаксиальных электродов, практически трубы и внутреннего железного электрода, погруженных в ствол скважины. Вода заполняет часть внутреннего места системы, меняя тем его емкость. При помощи присоединенной электрической схемы и катушки колебаний с кварцем можно точно найти емкость датчика и количество воды в скважине.

Радарный измеритель

Волновой, либо радарный датчик употребляется для работы в более сложных критериях, к примеру, если необходимо измерить уровень либо объем воды в резервуаре, открытом водоеме, колодце несимметричной и неверной формы.

Принцип деяния не отличается от ультразвукового прибора, а внедрение электронного импульса позволяет выполнить измерение с большой точностью.

Гидростатический вариант детектора

Один из вариантов гидростатического датчика приведен на схеме.

К сведению! Схожий детектор употребляется в стиральных машинах и бойлерах, где очень принципиально держать под контролем высоту водяного столба снутри бака.

Гидростатический датчик представляет собой коробку с эластичной подпружиненной мембраной, делящей корпус датчика на два отделения. Одну из секций соединяют крепкой полиэтиленовой трубкой со штуцером, впаянным в днище бака.

Давление водяного столба передается по трубке на мембрану и принуждает замыкаться контакты пускового реле, в большинстве случаев для пуска исполнительного механизма употребляется пара — магнитный вкладыш и геркон.

к меню ↑

1.8 Вероятные проблемы датчика протока воды

Если оборудование будет работать без воды хотя бы какое-то время, в таком случае оно стремительно выйдет из строя. Это связано с отсутствием смазывающего материала, который продлевает срок службы всех частей. В этом случае им является жидкость. Также она способна быть средством остывания частей системы. При восстановлении потока воды, реле останавливает работу насосной станции.

к меню ↑

1.9 Достоинства реле протока воды для насоса:

• экономия электроэнергии;
• защита системы от поломок;
• автоматическое переключение рабочего режима без дополнительного вмешательства;
• удобный элемент, который не занимает много места;
• прост в эксплуатации и обслуживании.

Отсутствие потока может появиться по ряду обстоятельств. Одной из основных является прорыв трубы. Жидкость выходит наружу, тем снижая напор. Также предпосылкой может стать засор в системе либо неверный установка труб. Во всех перечисленных и многих других случаях реле протока воды повысит подачу воды, не прекращая собственной работы до устранения проблемы. Это позволит существенно понизить расходы на сервис и ремонт оборудования.

к меню ↑

2 Подключение и регулировка датчика

Эффективность работы датчика, контролирующего проток воды и управляющего работой насосного оборудования, почти во всем находится в зависимости от корректности установки этого устройства. Следует подразумевать, что устанавливаться таковой датчик вне зависимости от типа и предназначения трубопровода может лишь на горизонтальных участках. При всем этом нужно держать под контролем, чтоб мембрана датчика размещалась строго в вертикальном положении.

При установке датчика протока воды его с помощью резьбовой муфты соединяют со сливной частью трубопровода. При всем этом расстояние, на котором такое устройство должно размещаться от самой трубы, не может быть меньше 55 мм.

к меню ↑

2.1 Схематическое подключение устройства в сеть трубопровода

Установка датчика, проведенная в согласовании со всеми правилами и требованиями, гарантирует эффективную работу устройства. Независимо от типа трубопровода, установка делается только на горизонтальных участках. При всем этом мембрана должна занимать вертикальное положение.

Крепление датчика к сливной части трубопровода делается средством резьбовой муфты. Следует осознавать, что установка прибора делается в конкретной близости к основной трубе, и расстояние меж ними не должно превосходить 5 поперечников транспортирующего элемента. Ниже приведена электронная схема подключения насоса с датчиком протока.

Спектр рабочих температур датчика прямо показывает на вероятную область его внедрения. Например, для контуров жаркого водоснабжения и отопительных систем предусмотрены модели с высочайшей граничной температурой. Для трубопроводов с прохладной водой полностью довольно спектра до 60 градусов

Очередной важный аспект, стоящий отдельного упоминания, — климатические условия, нужные для эксплуатации изделия. Идет речь о рекомендуемой температуре воздуха и уровне влажности, которые необходимо обеспечить устройству, чтоб оно могло работать с лучшей производительностью.

Очень допустимые нагрузки для определенного прибора определяет обозначенный в технических свойствах класс защиты.

При покупке датчика протока следует проверить поперечник сечения резьбы и размеры монтажных отверстий в оборудовании: они должны совершенно состыковываться с элементами трубопровода. От этого зависит корректность и точность предстоящего монтажа, также эффективность работы реле после установки.

к меню ↑

5 ТОП- наилучших датчиков протечки воды

Представляем наилучшие бренды датчиков протечки воды:

• Aqara Water Immersing Sensor;
• Gidrolock WSР3 ;
• DIGMA DiSense W1;
• Нептун SW 005;
• Xiaomi Aqara Flooding Sensor.

к меню ↑

5.1 Aqara Water Immersing Sensor

Прибор оповестит юзеров сиреной и звуковым сигналом о появлении опасности затопления. Датчик предназначен к установке дома либо на складах. Устройство обустроено сиреной, звуковым сигналом, оповещением на телефон, автоматическим отключением электрического клапана на водопроводе, защитой от уф-излучения. Малые размеры прибора делают его симпатичным в ежедневной жизни.

Тип соединения устройств	беспроводное
Протокол связи	ZigBee
Экосистема	Xiaomi Mi Home
Тип сигнализатора	вода

Ценник: 800-1 800 р.

Плюсы

• резвый отклик;
• надежный.

Минусы

• неловкое крепление.

к меню ↑

5.2 Gidrolock WSР3

Прибор применяется для обнаружения протечек воды в системах водоснабжения, отопления, канализации и кондиционирования. Его устанавливают в местах возможного появления воды. Электроды датчика имеют особое противокоррозийное покрытие.

Длина кабеля	3 м
Ток употребления датчика WSP	0 мА
Температурный спектр эксплуатации	от -30 до + 60 °С
Производитель	Наша родина

Ценник: 500-600 р.

Плюсы

• надежный;
• крепкий;
• малогабаритный.

Минусы

• марается.

к меню ↑

5.3 DIGMA DiSense W1

Датчик контроля за водой устанавливается в более возможных местах протечек: около ванн, стиральных машин, душевых кабин, раковин, труб, радиаторов отопления и др. С таким прибором вы сможете быть размеренны, что вашему дому не угрожает потоп. Он оповестит вас о случившемся даже вдали от дома.

Тип	модуль управления
Страна	Китай
Предназначение	управление бытовыми устройствами
Поддерживаемые протоколы и ПО	Wi-Fi

Ценник: 1 100-2 100 р.

Плюсы

• прост в монтаже и установке;
• дистанционная работа;
• контроль на расстоянии;
• крепкий корпус.

Минусы

• маркий.

к меню ↑

5.4 Нептун SW 005

Датчик фиксирует протечки воды и передает аварийный сигнал на модуль управления Neptun. Срабатывание происходит за счет попадания воды на пластинки. Вода вызывает резкое падение сопротивления меж пластинами. Рекомендуется устанавливать прибор на полу в в санузлах, на кухне, под раковинами, унитазом и пр.

Размещение происходит контактными пластинами вниз. Точечные выступы на корпусе датчика мешают соприкосновению пластинок с полом. Таким макаром, нереально неверное срабатывание. Для долгого срока службы рекомендуется один раз за месяц инспектировать работоспособность прибора.

Материал корпуса	пластик
Напряжение	12 В
Наибольшее удаление датчика от контроллера	500 м
Длина провода	2 м

Ценник: 700-900 р.

Плюсы

• понятная аннотация работы;
• надежный;
• крепкий материал.

Минусы

• частая проверка работоспособности.

к меню ↑

5.5 Xiaomi Aqara Flooding Sensor

Устройство определяет приток и отток воды. После фиксации утечки воды либо погружения под воду в режиме реального времени через мобильное приложение датчик оповестит юзера. Прибор может быть синхронизировать с другими умными устройствами шлюзом.

Рабочая влажность	0-100% RH
Рабочая температура	от -10 до 55°C
Аннотация на российском	есть
Приложение на телефоне	есть

Ценник: 800-1 800 р.

Плюсы

• высокотехнологичное устройство;
• работа на расстоянии.

Минусы

• большое.

к меню ↑

5.6 Neptun SW005

Genyo позволяет обеспечить автоматическое управление насосом: пуск и окончание работы на базе фактического употребления воды, предотвращая любые колебания давления во время работы. Также, электронасос защищается от работы «всухую»

Основная цель – управление насосом и контроль давления в трубах во время работы. Этот датчик запускает насос, когда расход воды превосходит 1,6 л за минуту. Он потребляет 2,4 кВт электричества. Спектр рабочих температур – от 5 до 60 градусов.

к меню ↑

6.2 Grundfos UPA 120

Делается на фабриках в Румынии и в Китае. Поддерживает стабильность подачи воды в помещениях, оборудованных персональными системами водоснабжения. Предутверждает работу насосных установок на холостом ходу.

Реле марки Grundfos обустроено высочайшим классом защиты, позволяющим ему стойко выносить фактически любые нагрузки. Расход электроэнергии в нем около 2,2 кВт

Автоматика прибора запускается при расходе воды 1,5 л за одну минутку. Граничный параметр охватываемого температурного спектра — 60 градусов. Агрегат делается в малогабаритных линейных размерах, существенно облегчающих процесс монтажа.

к меню ↑

7 Сравнительная таблица черт

Мы свели в общую таблицу главные характеристики моделей. Так вам будет удобнее сопоставить их меж собой и избрать подходящее устройство.

Модель	Площадь, мм	Глубина, мм	Метод монтажа	Индикация	Работает в системе “умный дом”
Aqara Water Immersing Sensor	поперечник 50	15	накладн. на поверхность	оптическая/акустическая	+
Gidrolock WSР3	35×47	8	–	–	–
DIGMA DiSense W1	поперечник 70	70	накладн. на поверхность	акустический (звуковой)	+
Нептун SW 005	450×520	140	на пол	–	–
Сяоми Aqara Flooding Sensor	поперечник 50	15	накладн. на поверхность	оптическая/акустическая	+

к меню ↑

8 Советы по выбору

Несколько обычных правил посодействуют вам упростить поиск и покупку безупречного датчика протечки воды:

• Разглядите себе устройства из нашего ТОП-5.
• Обусловьтесь с вероятной валютной издержкой на прибор.
• Проанализируйте, какие функции и свойства вам нужны.
• Подберите себе нужный метод установки устройства.
• После покупки непременно проведите тест на определение наличия воды.
