1 О принудительной вентиляции

Вытяжной вентилятор с оборотным клапаном

В случае, когда основной вытяжной воздухоотвод стопроцентно засорен и не работает, отверстия создаются конкретно в стенках и выводятся как в подъезд, так и на улицу. Схожее размещение дополнительных каналов позволяет обеспечить обычное рассредотачивание воздушных потоков и обеспечить лучший локальный климат снутри квартиры. Мощность вентиляторов и их количество выбирается на основании имеющихся критерий снутри помещения и расчетных характеристик, приобретенных вначале.

к меню ↑

1.7 Устройство принудительной вентиляции

принудительная вентиляция в личном доме

В личном доме

Тут почаще устанавливают принудительную приточную вентиляцию сложной конструкции. Хотя никто не воспрещает использовать все те же клапана и вентиляторы. Просто многие осознают, что незапятнанный воздух с улицы – это понижение температуры снутри комнат. Что животрепещуще зимой.

Потому будет лучше, если он будет дополнительно греться. Для этого и монтируют особое оборудование, в состав которого заходит рекуператор. Конструктивно это труба в трубе. По внутренней проходит воздушные массы с улицы, другими словами прохладные. А в пространстве меж трубами теплые, выходящие из дома. Конкретно так и греется 1-ый.

Эта система принудительной вентиляции считается сложной, так как в ее состав входят вентканалы, сделанные из дюралевой гофры. На чердаке устанавливается само оборудование, состоящее из:

• вентилятора;
• фильтра;
• рекуператора.

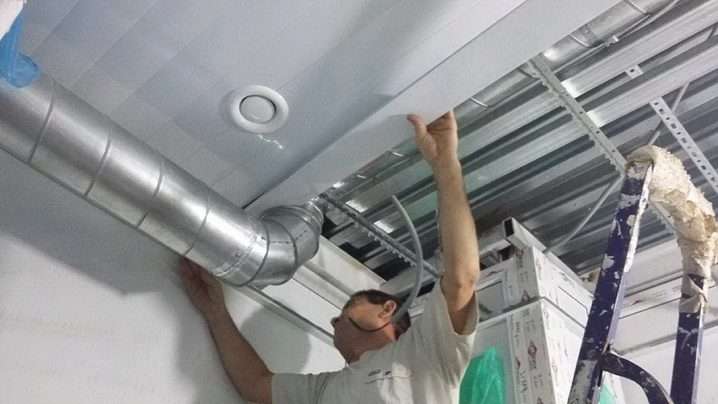

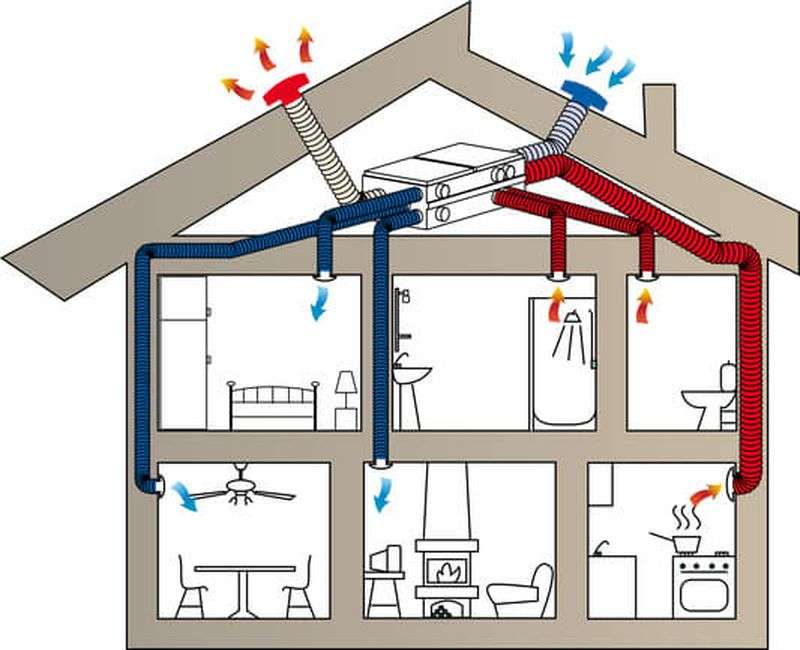

Все это заключено в один железный корпус. И от него по всему чердаку разбросаны бугристые трубы, которые подсоединяются в каждое помещение дома через потолок. Другими словами в каждой комнате на потолке будет два отверстия, закрытые декоративными решетками. В одно будет поступать незапятнанный воздух, из другого будет отработанный забираться.

Существует другой тип вентиляции, где в каждом помещении на потолке одно отверстие. Оно делает функции забора воздуха из комнат. И отвод воздушных масс делается при помощи вентилятора. В данном случае над радиаторами отопления в каждой комнате устанавливается приточный клапан пассивного типа. Другими словами, снутри него нет вентилятора.

В ванной комнате

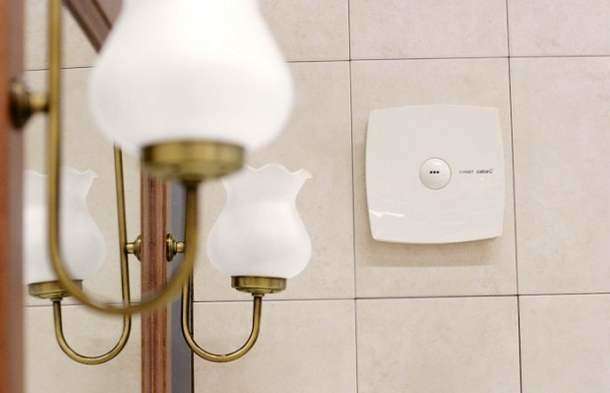

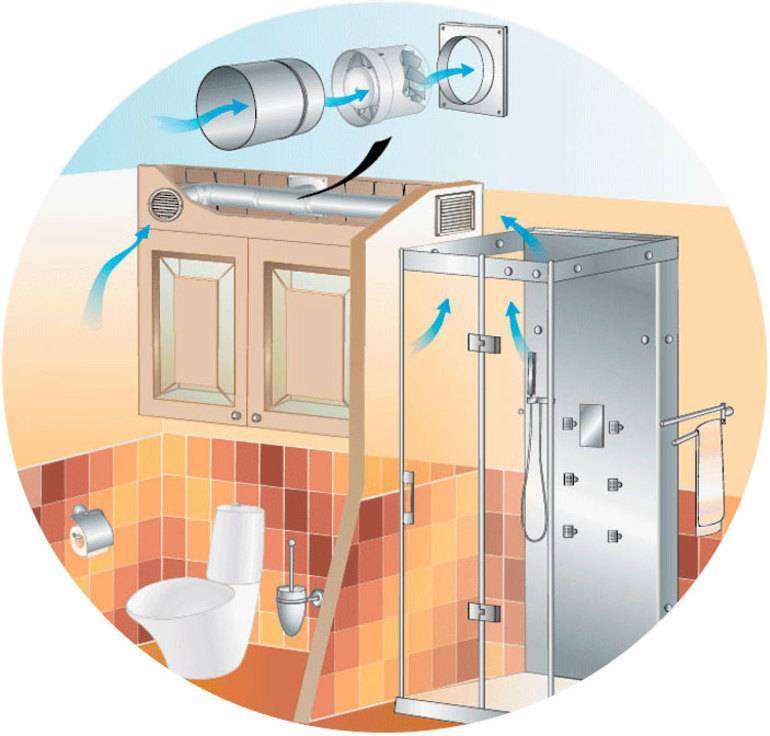

Тут организовать вентиляцию проще всего. В вентканал монтируют вытяжной принудительный вентилятор. Почаще его питание подключают к осветительному прибору. Другими словами при включении осветительного прибора вентилятор здесь же начинает работать.

Самое главное – верно избрать сам вытяжной прибор. Он должен заходит в категорию гидрозащищенных. Если установить ординарную модель, то она отработает недолго.

принудительная вентиляция в гараже

В гараже

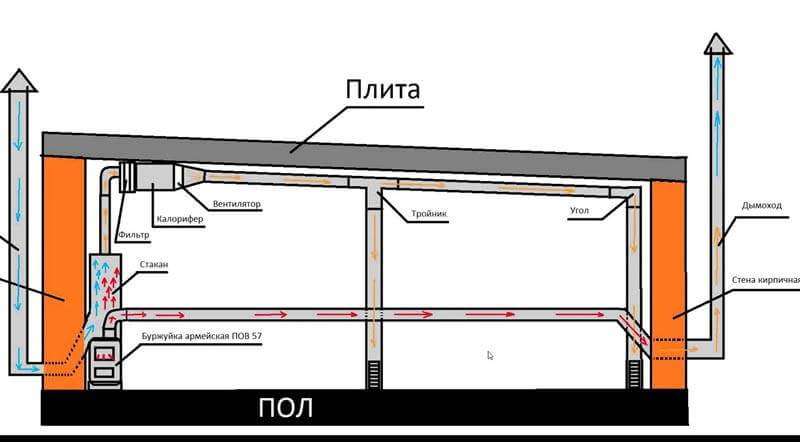

Гаражная вентиляция не отличается некий сложностью. Если гласить о принудительной системе, то почаще для этого на крыше устанавливается маленький вентилятор, соединенный с выхлопной трубой, которая через крышу вводится в помещение гаража.

Если гаражный блок большой, то от этой трубы делают трубную разводку по всему внутреннему месту со стационарными вытяжками. В маленьких по размерам гаражах можно использовать все те же вытяжные вентиляторы, которые устанавливают в окна либо стенки. Есть и потолочные модели.

В бане

С банями и саунами труднее в плане четкого расчета воздухообмена. Тут должен находиться особенный локальный климат. И если скорость обмена воздуха будет большой, то внутреннее место стремительно остынет, чего допускать никак нельзя.

Самый обычный вариант – установка вытяжного вентилятора и входного клапана. 2-ой нужно монтировать в стенке около печки, чтоб входящий воздух здесь же грелся. 1-ый располагают под потолок на искосок от клапана.

к меню ↑

1.8 Типы вентиляционных систем

Решив обзавестись действенной вентиляцией для жилья, необходимо знать о ее разновидностях. Более всераспространенными являются:

• принудительная вытяжная вентиляция;
• принудительная приточная вентиляция;
• принудительные устройства моноблоки (смешанная схема вентиляции).

Избранная схема вентиляции должна обслуживать данный объем комнаты либо отведенного для нее места (примером можно взять кухонную вытяжку над плитой). Все типы вентиляций конструктивно бывают 2-ух типов – моноблочными и наборными. Их отличие увидеть нетрудно. Наборные установки состоят из отдельных узлов и устройств, которые соединены меж собой воздуховодом. Моноблоки все свои конструктивные элементы содержат в одном цельном корпусе.

Самым дешевеньким вариантом принудительной вентиляции в квартире считают автономные вентиляторы, применяемые для приточной и вытяжной системы. Они наращивают естественную тягу в пару раз, повышая КПД вентиляции. Дополнительным ее преимуществом является простота монтажа и легкое сервис. Делается такая вентиляция в квартире своими руками нее более чем за полчаса, при условии наличия всех нужных материалов.

к меню ↑

1.9 Виды

Следует сказать, что принудительная вентиляция может реализовываться по разным аспектам. Есть две огромные категории:

• по направлению движения воздухомасс;
• по функционалу и предназначению.

Задумав сделать своими руками принудительную вентиляцию в личном доме, следует за ранее провести расчеты. Достаточно сложные вычисления требуются для принудительной приточно-вытяжной вентиляции:

• Производительность;
• Мощность и число вентиляторов;
• Уровень шума;
• Сечение воздуховодов;
• Мощность и виды вспомогательных устройств: обогревателей, рекуператоров.

Перед тем, как делать принудительную вентиляцию, принципиально верно провести расчеты.

Расчет по кратности

Это одна из главных величин, применяемых при расчете принудительной системы вентиляции. Кратность воздухообмена указывает, сколько раз должен обменяться воздух в помещении за 1 час. К примеру, кратность «2» обозначает, что за час воздух обменяется два раза.

Таблица кратностей воздуха согласно СНиП

Предназначение комнаты	Температура зимой	Объем отводимого воздуха либо кратность
		Отток
Спальня, гостиная	20	3 кубометра воздуха на 1 кв.метр жилой площади комнаты
Кооперативный санузел	25	25 кубометров в час
Туалет	18	25 кубометров в час
Ванная комната	25	25 кубометров в час
Кладовая	18	1,5 (кратность)

Расчет по площади

ориентировочный набор компонент для домашней вентиляции

Приступая к изготовлению принудительной вентиляции в личном доме своими руками, можно избрать один из вариантов:

• Дешевые системы, собранные из разрозненных компонент;
• Улучшенная принудительная система вентиляции в квартире, нередко содержащая рекуператор.

Большая часть домашних мастеров, имеющих способности, останавливаются на втором варианте. Лучше переплатить за доброкачественную технику и смонтировать ее, сэкономив на монтаже.

к меню ↑

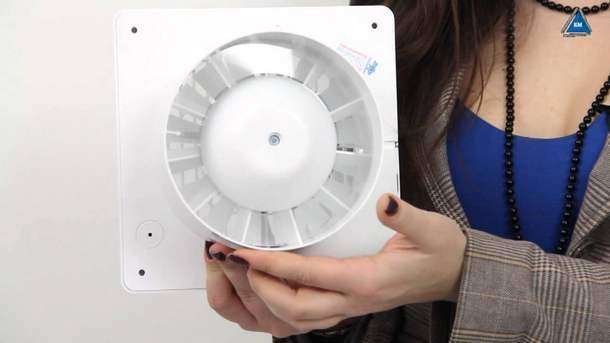

2.2 На что следует направить внимание при выборе вентилятора?

По конструкции вентиляторы делят на осевые и круговые, по месту установки – на канальные и стенные. В многоквартирных домах более комфортно использовать осевые затратные вентиляторы. Основная часть этого прибора помещается в канал воздухопровода, а на поверхности стенки остается только воздухозаборная решетка. В ней размещены и крепежные отверстия, что достаточно комфортно при монтаже вентилятора.

Есть несколько принципиальных моментов, на которые непременно необходимо направить внимание при покупке устройства принудительной вентиляции:

• Вентилятор будет работать в помещении с завышенной влажностью, потому обязан иметь определенную степень защиты от проникания воды. На корпусе устройства есть отметка, показывающая уровень таковой защиты. Следует выбирать вентилятор с маркировкой не ниже IP 44.

рассредотачивание вытяжных вентиляторов на кухне

Место для вентиляционной установки должно быть очень удалено от спален, детских и комнат отдыха.

Варианты:

• Кухня;
• Прихожая;
• Балкон.

Обладателям личных домов намного проще, у их еще есть чердаки. Ну и соседи далековато.

Оборудование с неплохой звукоизоляцией фактически неслышно за 2-мя закрытыми дверцами.

к меню ↑

2.4 Как верно избрать блок принудительной вентиляции

Подбор блока принудительной вентиляции осуществляется по последующим главным характеристикам:

• • Производительность, м3*час — количество воздуха подаваемого в дом и отводимого из помещений в единицу времени.
  • Напор, — давление, нужное для преодоления аэродинамического сопротивления, создаваемого всеми элементами системы вентиляции.
  • КПД (коэффициент полезного деяния) рекуператора — показатель эффективности передачи тепла свежайшему, подаваемому в дом воздуху, от удаляемого из помещений воздуха.

Малое количество воздуха, циркуляцию которого должен обеспечить блок вентиляции, определяется санитарными нормами. Нормативные значения воздухообмена для помещений личного дома приведены в предшествующей статье. Производительность блока вентиляции должна быть больше суммы нормативных значений для всех помещений дома.

На практике, для простоты расчетов и сотворения некого припаса по производительности, употребляют другой показатель — кратность воздухообмена. Это величина, показывающая сколько раз в течении часа должен смениться воздух в помещении.

По русским санитарным нормам кратность воздухообмена в личном доме должна быть более 0,35 раз/час.

К примеру, общий объем всех вентилируемых помещений дома равен 450 м3. Тогда мало нужная производительность блока вентиляции равна 450 м3 х 0, 35 1/час = 157,5 м3/час.

Не считая того, нужно проверить выполнение еще 1-го условия — воздухообмен в доме не должен быть наименее 30 м3/час в расчете на 1-го человека, живущего в доме. Если это условие не производится, то кратность воздухообмена принимают больше 0,35.

Нужно предугадывать некий припас производительности блока вентиляции для подачи дополнительного воздуха к отопительному котлу, камину, кухонной вытяжке либо на случай приема гостей. Потому, на практике производительность блока вентиляции определяют, принимая кратность воздухообмена в личном доме в границах 0,5 — 0,8 1/час.

Следует держать в голове о том, что блок вентиляции, как и хоть какой насос, имеет криволинейную зависимость производительности от напора. Чем больше напор (аэродинамическое сопротивление системы вентиляции), тем меньше производительность блока вентиляции. Это означает, что чем короче воздуховоды и больше их сечение, тем ниже требования к характеристикам блока вентиляции — тем дешевле блок, и меньше расход электроэнергии на вентиляцию.

к меню ↑

3 Выбор модели

Чтоб избрать вытяжной вентилятор, недостаточно обусловиться с принципом его деяния. Существует ряд дополнительных причин, от которых зависят эффективность работы устройства в определенных критериях, долговечность и удобство эксплуатации. Чтоб покупка оправдала ожидания, необходимо изучить и проанализировать все особенности прибора.

к меню ↑

3.1 Производительность работы

своими руками можно собрать полностью профессиональную систему вентиляции

Для удобства сборки и крепления придется поменять оконный стеклопакет, выходящий на балкон. Новый должен быть на 20 см ниже, а получившуюся дыру закрываем вставкой из ППУ.

Аккуратненько врезаем в ППУ ниппель на 125. Если сделать это верно, даже не придется уплотнять место врезки. Подальше от вставки из ППУ устанавливаем фильтр ФВК либо ФВ на 125. В качестве воздушного клапана послужит окно на лоджии. Соединяем фильтр с электронагревателем типа НК при помощи полужесткого шланга. Расстояние меж фильтром и нагревателем может быть хоть каким. Нагреватель следует расположить вдалеке от горючих поверхностей либо заизолировать его корпус. Корпус может греться до 70 градусов, а крышку придется временами снимать. На расстоянии 250 мм от электронагревателя закрепите вентилятор. Чтоб сделать его работу бесшумной, воткните в коробку и залейте монтажной пеной. Перед этим укрепите два отрезка воздуховода и предусмотрите подключение электропитания. Дальше в квартире своими руками крепим прямой воздуховод для принудительной вентиляции, где воздушный поток будет выравниваться, и устанавливаем шумоглушитель. Довольно будет и 60 см, но если место есть лучше 90 см. Общая длина системы принудительной вентиляции, своими руками собранной, будет около 150 см. Подача воздуха в комнаты будет по воздуховодам, в которые врезаются решетки 10 х 15 см, не меньше 3-х на всю систему принудительной вентиляции в квартире. Если длина воздуховода более 5 м, следует пользоваться покрытой цинком трубой. Автоматизируем систему принудительной вентиляции в квартире. Для этого по схеме подключаем регулятор температуры, используя трехжильный кабель. Все электрическое оборудование снабжено схемами, которыми и необходимо воспользоваться. В средней части воздуховода, не поближе 1,5 метров от электрообогревателя устанавливается канальный термодатчик. Запитывается аппаратура от стандартной электронной розетки.

Сделать принудительную вентиляцию в доме, видите ли, не очень трудно. Представленная нами схема подойдет для двухкомнатной квартиры. Верно изготовленная принудительная вентиляция будет работать при открытой форточке либо неплохой вытяжке. В качестве вытяжки довольно вмонтировать в вентиляционную решетку санузла бытовой вентилятор, мощностью равный приточному.

к меню ↑

4.1 Предварительные работы

Сбор инфы и простые расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

• Высчитать кратность обмена во всем доме/квартире. Она находится в зависимости от объема помещений (необходимо посчитать кубатуру каждого помещения), их предназначения, количества живущих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — более 3-х раз в час. Нормы для котельных свои и их нужно учитывать (зависят от типа отопления). Сложив все числа, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

• Нарисовать схему движения воздушных потоков. При всем этом сходу приходится прикидывать положение приточных и втяжных каналов.
• Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не очень усложняя дизайн. Вот здесь все трудно, потому что скрыть воздуховоды можно только за навесным либо натяжным потолком. В неприятном случае будет они открыты.

Подготовительные данные готовы. Еще некое время обдумывайте где и какие устройства должны находится.

к меню ↑

4.2 Расчеты характеристик и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Поначалу тоже идут расчеты, позже приходится находить составляющие системы, решать, какой конторы использовать оборудование и сводить бюджет.

• Высчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. По другому жить будет нереально.
• Внести размеры на схему (можно перерисовать).

• Провести деталировку. Другими словами составить список нужных частей систем с указанием типа и сечения.

• Рассчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом приобретенного сопротивления системы). Учитывать уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать цена компонент системы. Попробовать свести «наличку» с желаниями. Здесь приходится пару раз поменять составляющие, двигаясь от того, что охото, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Нужно держать в голове также про узлы прохода вентаканалов через стенки/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепежный элемент и все другие «мелочи» которые выливаются в благопристойную сумму.

к меню ↑

4.3 Установка и настройка

«Осталось» отыскать, приобрести, смонтировать. Написано не много, а сил, времени, нервишек на реализацию этого пт будет нужно много. Только после чего можно сказать, что Вентиляция своими руками вполне готова.

Да и на этом не все. Сделанную своими руками вентиляцию нужно запустить, отрегулировать. Это тоже не самый обычной процесс — достигнуть согласованной работы системы в целом. Позже, в процессе использования, перенастройку приходится делать нередко. При смене сезона, изменении количества живущих, смене погодных критерий. В общем, регулировка системы вентиляции — еще одна обязанность обладателя дома.

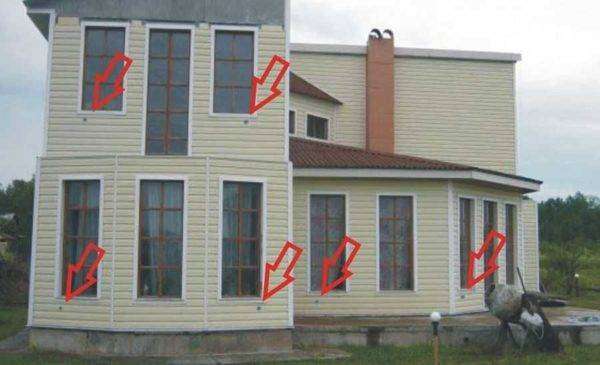

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, рекомендуем пошевелить мозгами. Вентиляция своими руками (имеется в виду установка) обойдется дешевле, но познаний и времени просит больше. Познания можно почерпнуть, а при нехватке времени придется находить и нанимать исполнителей, позже принимать их работу.

к меню ↑

5 Организация поступления свежайшего воздуха

Новые технологии жилищного строения, также активное применение пластмассовых окон, накрепко защищают современное жилище от вымерзания и сквозняков. Совместно с этим появляется неувязка недочета свежайшего воздуха, поступление которого нужно для сотворения подходящего локального климата.

Приточную вентиляцию в квартиру можно сделать как без помощи других, так и заказать готовое решение у профессионалов.

к меню ↑

5.1 Понижение плотности оконных блоков

В старенькых домах поступление воздуха в комнаты происходит в главном через щели в оконных рамах. Потому одним из всераспространенных методов сотворения достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластмассовых окон и балконных дверей.

Для окон наилучшим решением является установка приточного вентиляционного клапана при монтаже оконного блока.

Приточный клапан устанавливают в высшей части рамы окна. Поступающий прохладный воздух устремляется вниз и перемешивается с более теплым комнатным

Установка приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно ввести устройство пропуска воздуха без помощи других, но эта процедура достаточно трудозатратная и специфичная, из-за чего ее лучше доверить ее экспертам.

Также есть несколько способов понижения плотности окна основанных на частичном удалении уплотнителя:

• Сделать часть уплотнителя съемным, для того чтоб при сильном ветре можно было поставить его назад.
• В нижней части снаружи окна и в верхней изнутри снять маленькие куски уплотнителя (длиной 5-7 см). Это позволит воздуху просачиваться меж рамой и оконной коробкой, греться и выходить в комнату.

Но это последние меры: их нельзя нередко использовать в зимний период из-за образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

к меню ↑

5.2 Установка стенной приточной вентиляции

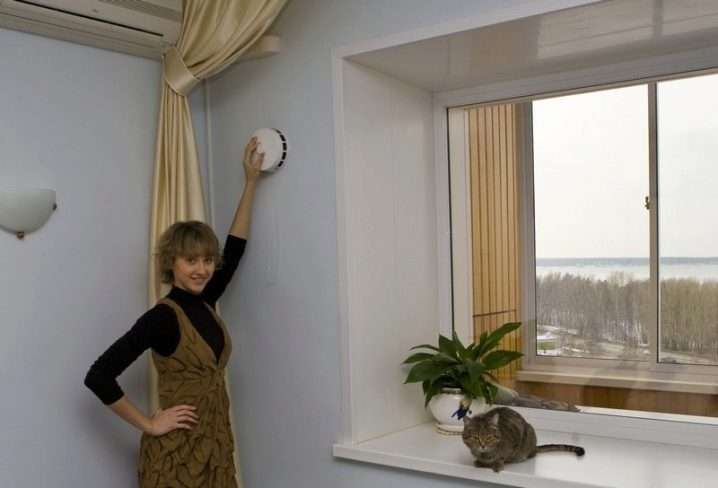

С позиций эффективности проветривания и простоты самостоятельной установки лучшим решением является установка стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простой вентиляционный стенной клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилище от пыли и шума

Процедура установки стенового клапана последующая:

1. В стенке нужно пробурить отверстие с маленьким уклоном наружу. Для кирпичных стенок подойдет обычная дрель, а вот для панельных домов придется использовать функцию алмазного бурения. При всем этом лучше использовать пылесос с водосборным кольцом.
2. Воткнуть воздуховод и отменно выполнить его теплоизоляцию, по другому может быть вымерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и воткнуть дюбеля. Надев корпус, прикрутить его к стенке.

В окончании следует установить внешную решетку. Тут нужно соблюдать меры безопасности.

Рекомендуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс монтажа вентклапана в стенку.

При выборе места установки клапана нужно учесть последующие моменты:

• легкость и безопасность монтажа внешней решетки для расположенных не на нижнем этаже квартир;
• правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
• возможность нагрева поступающего воздуха от стационарных устройств отопления.

Потому более пользующимся популярностью местом установки клапана является место меж окном и батареей отопления.

Для более насыщенной подачи воздуха употребляют клапаны со встроенными вентиляторами. Но они требуют подвода электричества и издают некий шум, в особенности слышимый в ночное время.

Установка 2-ух либо 3-х устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к снаряженному вентилятором приточному клапану можно подключить увлажнитель и калорифер для поддержания характеристик подходящего локального климата в жилом помещении.

Но их нужно хорошо вписать в дизайн комнаты, потому что вся конструкция будут занимать еще больше места, чем оголовок обычного устройства.

к меню ↑

6 Советы мастеров

До сотворения рассматриваемой вентиляционной системы необходимо пару раз перепроверить все изготовленные расчеты, чтобы не допустить ошибку, которая может позже стоить недешево. Также мастера рекомендуют использовать только испытанные комплектующие от узнаваемых производителей. По другому существует риск, что некий вентилятор может выйти из строя, что нарушит всю работу системы вентиляции.

Если своими руками не выходит выполнить какую-либо функцию, не следует смущяться обратиться к спецу. Лучше издержать малость времени и средств на консультацию специалиста, чем без помощи других допустить ошибку, которая может нарушить работу всей системы.
