Насос для закачивания жидкости в систему отопления

1 Как работает насос для закачки отопления

Механизм работы каждого насоса сводится к созданию различия давления в различных камерах, за счет чего жидкость выталкивается под напором. Это достигается вращением крыльчатки циркуляционного насоса, движением штока на электрической силе вибрационных моделей, движением поршня в цилиндре ручных насосов.

При заполнении контура отопления нагнетатель должен не только лишь переместить теплоноситель из ёмкости в трубы, да и сделать рабочее давление в 1,5 атм.

Для опрессовки и выявления утечек давление увеличивают до 2 – 3 бар, насос выключают. Через несколько часов инспектируют показания манометра: если давление снизилось, находится утечка, которую нужно отыскать и убрать.

к меню ↑

1.1 Типы насосов для закачки

Спец насос для закачки системы отопления либо промывки контура – дорогостоящее оборудование узенького профиля. Заполнить трубы и сделать нужное давление можно хоть каким водяным нагнетателем. Они различаются по механизму работы, строению и чертам, но выбор находится в зависимости от того, что есть в наличии.

Погружные вибрационные насосы, как «Малыш» либо Ручеёк», более доступны и универсальны. Они употребляются в колодцах и скважинах, для полива либо перекачки воды из хоть какой ёмкости. Главные их достоинства – малая стоимость, компактность, универсальность, интегрированный фильтр, низкое энергопотребление (25 Вт/ч) и довольно высочайшая производительность (до 450 л/мин).

Недочеты: отсутствие встроенного манометра, некое количество антифриза остается в ёмкости неиспользованным, недолговечность. Как насос закачки отопления он довольно надёжен, а теплоноситель не получится приобрести без припаса. Удобнее использовать модели с нижним забором воды.

Ручной поршневой с резервуаром – безупречный насос для подкачки отопления, опрессовки системы, но может употребляться и для первичного наполнения контура. Он энергонезависим, малогабаритен, имеет ординарную и надёжную конструкцию со интегрированным манометром. Такое устройство можно бросить повсевременно присоединенным к клапану подпитки в котельной.

Недочеты этих нагнетателей – они еще наименее универсальны, чем погружные, а для заправки всей системы пригодится много физических усилий.

При использовании воды в качестве теплоносителя, не стоит заправлять её прямо из крана, используя давление сети водоснабжения. Лучше её заблаговременно набрать в резервуар, дать отстояться, а потом закачать в трубы насосом. Так вы избавитесь от многих примесей, в том числе – ржавчины, хлорки и части растворенного воздуха, которые понижают ресурс системы отопления.

Поверхностные насосы разных типов имеют 2 патрубка: для забора и подачи воды. Они сильнее, имеют интегрированный манометр, но большая часть устройств очень дорогие, чтоб употребляться в домашнем хозяйстве.

Дренажные насосы созданы для откачки сливных ям и подвалов, потому в их нет интегрированных фильтров, предвидено автоматическое отключение при малом уровне воды. Это несколько осложняет работу, но, если у вас есть только таковой нагнетатель, его полностью можно использовать.

Порядок закачки антифриза

Сходу после монтажа системы заливать антифриз нельзя: сначала нужна опрессовка, проверка плотности, также чистка системы. Проводятся эти процедуры сразу, методом закачки воды либо воздуха под давлением, которое в 1,5 – 2 раза выше рабочего. Пренебрегая этим шагом, вы раскуете попортить весь объём дорогостоящей незамерзающей воды или существенно уменьшить ресурс всего оборудования системы.

Для систем закрытого типа советуют перед заправкой отключить расширительный бак, а после наполнения проверить его настройку.

Когда все предварительные работы проведены, поступают последующим образом:

1.Подключить насос закачки отопления к избранному патрубку системы через кран, сам насос либо его патрубок забора опустить в ёмкость с антифризом.

2.Запустите нагнетатель и смотрите за манометром на его корпусе либо на котле. Когда показания достигнут 1,5 Бар, выключите насос.

3.Спустите воздух с каждой батареи через кран Маевского. Если теплообменники размещены на разном уровне (на различных этажах либо в гравитационной системе), начинайте с самого нижнего. Если из крана после воздуха пошла не жидкость, а пена, дайте теплоносителю отстояться минимум 30 минут, а потом повторите попытку.

4.Запустите насос и восстановите давление до значения, рекомендованного производителем котла.

5.Ещё раз проверьте наличие воздуха под каждым отводчиком воздуха. Повторяйте прошлые 2 шага до полного устранения воздушных кармашков.

6.Запустите котёл, проверьте температуру каждого радиатора. В двухтрубной системе последний возможно окажется прохладным. Тогда необходимо перекрыть все, не считая него, и спустить воздух.

7.Через день после пуска котла ещё раз проверить наличие воздушных подушек и давление, по мере надобности использовать насос для подкачки системы отопления.

Все работы можно выполнить самому, но резвее и удобнее делать это вдвоём: один смотрит за насосом и давлением, а 2-ой – попеременно и закрывает открывает все краны Маевского. Ещё один вариант ускорения работы – заблаговременно открыть все отводчики воздуха и подставить под их маленькие ёмкости. Отверстия в их тонкие, много теплоносителя не вытечет.

Контуры тёплого пола заполняются поочерёдно, исключительно в прямом направлении тока антифриза, до возникновения незапятнанного теплоносителя без пузырьков воздуха из дренажного отверстия коллектора. В неприятном случае в более длинноватом контуре остается воздушный кармашек, который будет нереально удалить.

к меню ↑

1.2 Виды используемых насосов

Как говорилось, в жилом помещении по трубам циркулирует вода либо антифриз. 2-ой вариант является хорошим, так как миниатюризируется возможность коррозии металла.

Чтоб заполнить сеть теплоносителем, употребляются насосы для закачивания воды в систему отопления. Они делятся на ручные и электронные, и любой из их делает работу различными методами.

Также агрегаты имеют разновидности:

погружные;
дренажные;
поверхностные.

Погружные аппараты

Вибрационные устройства стопроцентно погружаются в теплоноситель. Они не только лишь ведут закачку антифриза, да и могут подымать воду из скважин. Агрегаты владеют преимуществами:

компактность;
малая стоимость;
экономичность;

удобство при переноске.

Если в многоквартирных домах теплоноситель соединяется раз в год, то в личных — необязательно. Следует исходить из того, что вода, которая уже циркулировала сезон в системе, является приготовленной:

не содержит в составе кислорода;
в итоге долгого контакта с внутренними поверхностями получила инертность, что стало гарантом сохранения материалов контура;

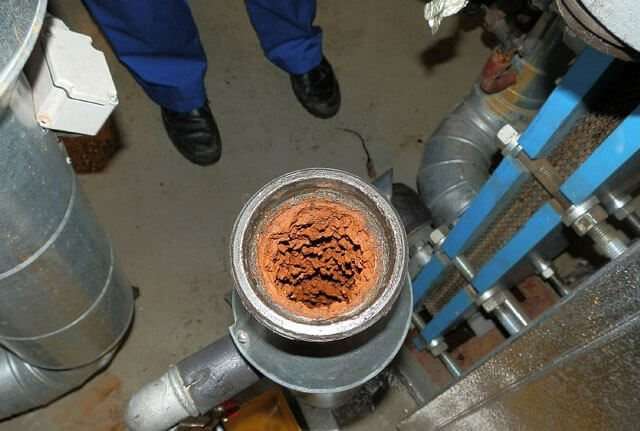

все соли и хим соединения, которые при нагревании преобразуются в осадок и накипь, уже выпали, и вода стала адаптированной к циркуляции без хим активности.

Если нет угрозы замерзания системы, она может циркулировать ещё один и даже два сезона. Для определения необходимости подмены проверяется фильтр грубой чистки — если он относительно чист, то воду поменять не нужно.

Что касается антифриза, то высококачественный состав по технологии изменяется раз в 5—7 лет. Но на практике он употребляется намного подольше.

к меню ↑

2 Виды теплоносителей

Существует несколько типов, в главном воды, но также встречаются газообразные. Почаще иных употребляют два последующих вещества.

к меню ↑

2.1 Вода

Является стандартным наполнителем трубопровода. Отлично переносит тепло и не вызывает хим реакций, не считая окисления металлов. По мере эксплуатации контур отчасти заполняет накипью, образующейся по мере остывания воды.

Принципиально! При использовании этого вещества довольно проводить каждогодную очистку системы от твёрдых образований.

к меню ↑

2.2 Тосол

Главным назначением тосола во время его разработки несколько 10-ов годов назад было внедрение в качестве наполнителя для водяного остывания мотора автомобилей в зимнее время. Благодаря его свойствам тосол стали использовать и для наполнения отопительных систем. Температура замерзания вещества проставляется в его маркировке в виде числового значения – 30, 40 либо 65.

Свойства тосола:

малая стоимость;
средний уровень теплоемкости – 3520 Дж/кг·град;
ввиду высочайшей вязкости вещества насос для наполнения системы отопления подвергается значимым нагрузкам;
наличие противокоррозионных присадок защищает металл от окисления;
отличается высочайшей токсичностью, так как содержит в собственном составе ядовитое вещество этиленгликоль;
коэффициент теплового расширения – 0,05 %/град.

Остальные свойства пропиленгликоля:

высочайшая вязкость;
малая коррозионная активность благодаря наличию присадок;
не токсичен – на канистрах с веществом есть маркировка «Эко»;
коэффициент теплового расширения – 0,05 %/град.

к меню ↑

2.4 Солевой раствор

Для отопительных систем открытого типа с естественной циркуляцией теплоносителя одним из вероятных вариантов теплоносителя является концентрированный раствор поваренной соли, хлористого кальция либо иных минеральных солей. Он употребляется во избежание вымерзания труб отопительного контура в зимнее время. При этом чем посильнее концентрация соли, тем ниже температура вымерзания раствора.

Технические свойства рассола:

достаточно низкая теплоемкость – раствор с концентрацией соли в 30 % дает 2700 Дж/кг·град;
малая вязкость;
очень высочайшая коррозионная активность – железные трубы очень стремительно «прогорают» от неизменного контакта с солью;
отсутствие токсинов;
коэффициент теплового расширения – 0,03 %/град;
малая стоимость соли.

Недочет раствора в том, что при условии низкой скорости циркулирования теплоносителя соль будет откладываться на внутренней поверхности труб, сокращая их просвет. К тому же соль негативно оказывает влияние на составляющие циркуляционного насоса – вал и крыльчатку, так как обрастание кристаллами приводит к понижению его производительности.

к меню ↑

3 Насос для накачки системы отопления

Циркуляционный насос для котла отопления в системе играет довольно важную роль – ведь конкретно с его помощью делается перемещение теплоносителя. А равномерная циркуляция с определенной скоростью – залог высококачественного подогрева помещения. Потому и выбор насоса для отопительной системы имеет большущее значение, а в неких случаях пригодится вспомогательный насос для отопления.

к меню ↑

3.1 Виды циркуляционных насосов

Верная работа циркуляционного насоса обеспечивается особым элементом – ротором, на концах которого расположены особые лопасти, с помощью которых и усиливается перемещение теплоносителя в трубах.

В большинстве современных моделей циркуляционных насосов установлен один ротор, но в неких устройствах можно повстречать и два таких элемента.

Вне зависимости от количества роторов, насосы для котлов отопления отлично будут работать исключительно в том случае, если в системе нет воздуха.

Существует два главных типа насосов – с влажным ротором и с сухим.

Расход системы отопления

Чтоб найти расход системы отопление следует знать 3 параметра начальных данных:

1. Значение средней температуры воды в системе отопления.

2. Разница температур в 2-ух точках системы: подающего и оборотного трубопроводов системы.

3. Количество тепла, потребляемое системой отопления (Дж, КВт, калорий).

Средняя температура теплоносителя определяется в каждом определенном случае. Чем она ниже, тем меньше утрат тепла в системе.

Разница температур в подающем трубопроводе и на «обратке» выбирается произвольно из спектра от 5°С до 20°С. Эта разность в предстоящем оказывает влияние на скорость теплоносителя, а как следует на расход. Варьируя выбор данного значения, и зная определенный поперечник труб, можно достигнуть наибольшего сходства черт насоса и системы.

Потребляемое системой количество тепла рассчитывается исходя из последующих характеристик:

площадь отапливаемых помещений;
количество этажей строения;
тип постройки и стройматериалы (древняя кирпичная постройка, панельный дом и т.д.);

На практике пользуются значением на каждые 10 м2 отапливаемого помещения нужен 1 кВт энергии, отдаваемой системой отопления. Это усредненное значение, более точную информацию можно получить, воспользовавшись услугой спеца либо заглянув в СНиП.

Сопротивление в системе отопления

Расчет сопротивления системы — довольно непростая, многоэтапная задачка. На сопротивление системы оказывают влияние последующие характеристики:

количество и конфигурация поворотов трубопровода;
коэффициент шероховатости труб;
местное сопротивление;

Принципиально осознавать, что, на самом деле, сопротивление системы отопления — не что другое, как значение перепада давлений теплоносителя, прошедшего от подающей части системы к оборотной. Давление для удобства расчетов переводят в метры и получают разыскиваемое значение. При проектировании новых систем отопления пользуются эмпирическими данными подобных систем либо их частей. Будьте убеждены, для Вашей системы отопления данное значение уже рассчитано и применено на практике, например, у соседа.

Приведенных начальных значений довольно чтоб осознать, какой циркуляционный насос избрать.

Зная расход и сопротивление системы отопления, довольно легко высчитать малый нужный расход по формуле:

Q =W/(C (t1-t2));

где W — надобная энергия(1 кВт на 10 м2 помещения), кВт;

C — теплоёмкость воды(1163 Вт/м3*°С);

t1 и t2 — соответственно температуры в подающем и оборотном трубопроводе.

Итог расчета будет в литрах в час. Стоит держать в голове, что эта величина является мало нужной для обеспечения теплом отапливаемого помещения в безупречных критериях. Тогда как производители насосов указывают наибольшие свойства, выдаваемые насосом. Благо большая часть современных насосов имеют три скорости, и соответственно, подбор следует производить по 2-ой скорости насоса.

Маркировка циркуляционных насосов

Кроме наименования производителя и модели на информационной табличке насоса указывается последующая информация (пример – 25-60/180):

присоединительные размеры в миллиметрах (пореже в дюймах);
высота водяного столба, на которую насос способен поднять рабочую жидкость.

Смотрится это последующим образом: 25 — 60. В этом случае 25 — это присоединительный поперечник трубы. В большинстве случаев употребляются 2 размера: 25 и 32 мм (дюйм и дюйм с четвертью). Обычно в комплекте с насосом идут накидные гайки для монтажа и демонтажа насоса.

60 — высота напора в дм, т.е. данный насос может поднять воду на 6 метров либо сделать давление в 0,6 атмосфер. Есть разные насосы, поднимающие воду от 3 до 8 метров. Конкретно этот параметр должен быть не меньше, чем рассчитанное сопротивление системы.

Монтажная длина в мм -180.

Также на корпусе насоса должна быть таблица, в какой обозначено потребление насосом электроэнергии на различных скоростях. Данные из этих таблиц после анализа могут посодействовать высчитать энергопотребление системы отопления. Также, чтоб понизить и без того малый расход энергии, питание насоса можно подключить через термостатический датчик, при помощи которого насос врубается автоматом исключительно в случае падения данной температуры.

Исходя из последующей маркировки, и основываясь на большенном практическом опыте, можно советовать производить выбор циркуляционного насоса исходя из данных таблицы:

Площадь дома, м2	Большая подача в системе отопления, м3/час	Тип насоса (маркировка)
80-240	0,5-2,5	25-40
100-260	0,5-2,5	32-40
150-280	0,5-2,7	25-60
160-300	0,5-2,7	32-60

Таким макаром, чтоб верно обусловиться, как избрать насос для отопления, нужно иметь довольно много познаний из области гидродинамики, физики, также производства насосов. Потому рекомендуется решение этого вопроса предоставить экспертам собственного дела. И все таки каждый уважающий себя владелец обязан иметь представление о системе отопления, и, как говорится, доверяй, но инспектируй.

к меню ↑

3.2 Для чего нужен циркуляционный насос

Отопительные системы с естественной циркуляцией теплоносителя были популярны достаточно издавна, но и сейчас их можно повстречать в отдельных домах – тут не находится повысительный насос для отопления. В таковой системе теплоноситель перемещается благодаря простым законам физики. В базе циркуляции – различная плотность и масса жаркого и прохладного теплоносителя. Кроме этого, маленький уклон труб системы также содействует перемещению.

Но даже маленькие погрешности, допущенные при монтаже системы, могут привести к тому, что качество подогрева помещений будет значительно ниже. Чтоб подобного не случилось, систему и дополняют циркуляционным насосом. Электронасос для отопления дома с легкостью избавляет все недочеты системы с естественной циркуляцией теплоносителя. А конкретно:

для системы не требуется уклон труб, который считается нужным при самопроизвольном перемещении теплоносителя;
не выдвигаются жесткие правила к сечению труб – они могут иметь наименьший поперечник;
в системе из-за различия температур не создаются пробки, препятствующие циркуляции теплоносителя;
прогрев помещения происходит более умеренно, так как теплоноситель движется по трубам с определенной, всегда схожей скоростью;
разница температур на входе и выходе малая – проточные насосы отопления позволяют сберегать некое количество горючего.

Размеренная температура теплоносителя в системе позволяет сберегать не только лишь горючее, да и существенно продляет работоспособность отопительного котла. Ведь при таких критериях насос для подкачки системы отопления всегда работает с определенной мощностью – нет критерий для перегрева элемента.

А именно, в таковой системе позволяется внедрение регуляторов температуры. Расположенные на каждом радиаторе, они позволяют корректировать уровень его прогрева. Таким макаром – вы сами сможете подбирать, какая конкретно температура будет вам более комфортабельна. Не считая того, внедрение схожих регуляторов несколько понижает уровень прогрева воды, что ведет к экономии горючего.

Не считая того, циркуляционный подкачивающий насос для отопления позволяет за счет активного перемещения теплоносителя сохранить размеренную и комфортабельную температуру в помещениях даже в этом случае, если работа котла временно остановлена. Дополнительными преимуществами системы с циркуляционным насосом является к тому же то, что в ней может быть применено наименьшее, чем в системе с естественной циркуляцией, количество теплоносителя.

Не считая того, отдельные модели насосов изготовлены таким макаром, что даже в неотопительный сезон насос для подпитки системы отопления врубается раз в денек для того, чтобы изгнать теплоноситель по трубам. Это содействует сохранению обычной работоспособности системы.

Но, может быть, пригодится дополнительный насос в системе отопления. А именно, это может быть насос для наполнения системы отопления – особое приспособление, которое требуется для наполнения воды.

Воздушные термические насосы для отопления составляют отдельную категорию систем отопления, использующихся в современности.

Обучаемся читать маркировку

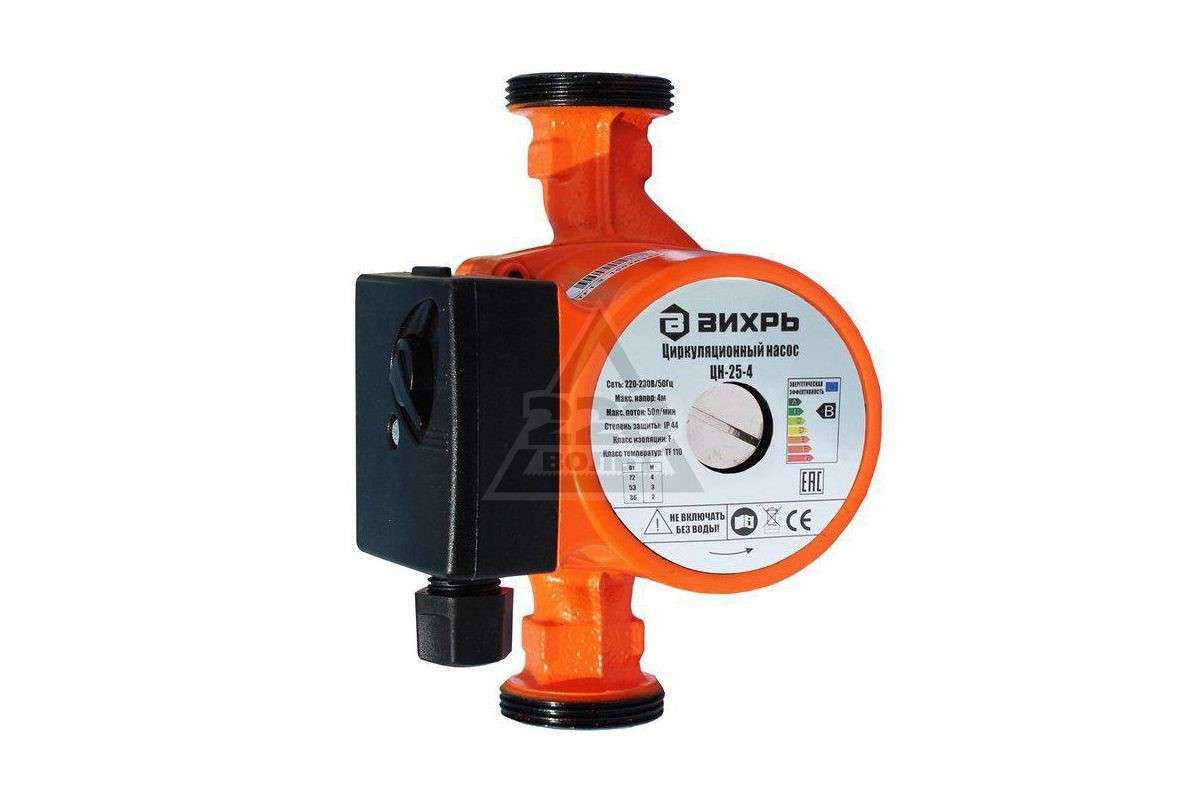

Формат маркировки циркуляционных насосов – ХХ-ХХ либо XX-X (к примеру, 25-40 либо 25-4). 1-ые две числа демонстрируют присоединительный размер в миллиметрах, последние – величину напора, который создаёт насос.

Насос с маркировкой 25-4 будет подключаться к трубе поперечником 25 мм (½ дюйма) и нагнетать воду на высоту до 4 м.

Дополнительные особенности

Регулировка скорости перекачивания поможет установить подходящий термический режим. Это необходимо, чтоб в межсезонье насос не работал так же, как в морозную зиму, и экономнее расходовал энергию. У неких насосов скорости необходимо переключать вручную, другие (к примеру, некие модели Grundfos) делают это автоматом.
Летний режим нужен для защиты насоса и оборотных клапанов от поломок в тёплое время года. Система будет автоматом врубаться на несколько минут каждые 24 часа, чтоб избежать закисания.
Защита от сухого хода выключит насос, если в системе циркуляции появится утечка.
Функция надёжного пуска поможет насосу корректно включиться после долгого простоя.
Вал и рабочее колесо управятся с вероятными загрязнениями без вмешательства мастера.
Внутреннее катафорезное покрытие защитит чугунные насосы от ржавчины.
Экран покажет температуру воды, общее сопротивление системы, напор, производительность и ошибки при их появлении.

Учитываем особенности тёплого пола

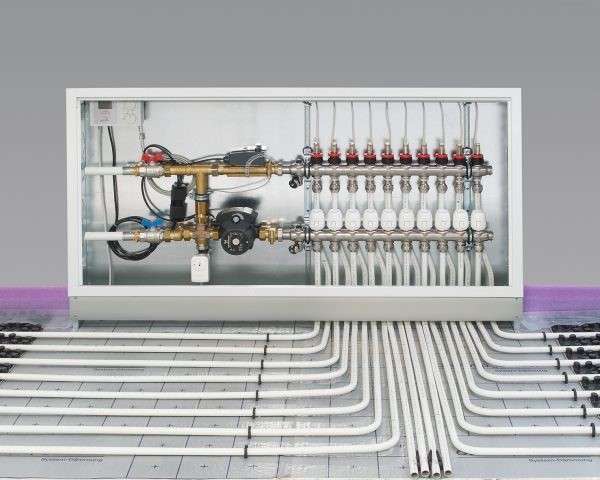

Если в доме есть и котёл отопления, и водяной тёплый пол, устанавливается не только лишь циркуляционный насос, да и гребёнка. Её задачка – держать под контролем температуру всей системы и умеренно распределять тепло по контурам.

Дело в том, что температура воды из котла – 60-70°С. Она подходит для батарей, но для тёплого пола очень горяча. Чтоб понизить градус, вода из котла смешивается с остывшей водой из оборотного потока отопительного контура в гребёнке. Настаивать и поддерживать комфортабельную температуру пола можно при помощи терморегулятора.

Благодаря гребёнке, циркуляционному насосу и термостату, тёплый пол не будет обжигать ноги и не перегреет помещение.

к меню ↑

3.3 Самовсасывающий центробежный насос

Особенности:

Стремительно нагнетает теплоноситель в систему
На насосе два патрубка – один за засасывание, а другой на нагнетание
Устанавливается над поверхностью воды. Засасывающая труба опускается в емкость

к меню ↑

3.4 Насос с влажным ротором

Как понятно из наименования, в насосе с влажным ротором данный элемент погружен конкретно в теплоноситель.

Особая конструкция позволяет циркулирующей воды соприкасаться с элементами ротора и, таким макаром, выступать в роли охладителя и смазки для отдельных частей насоса.

Очевидное достоинство насоса с влажным ротором заключается в том, что циркуляционный насос для центрального отопления является фактически бесшумным, так как вибрация и звук работающего ротора поглощается самим теплоносителем.

Мини насосы для отопления данного типа могут применяться как отопительных системах, так и в тех, что производят параллельно и ГВС дома. При всем этом таковой бытовой насос для отопления можно использовать как для жилых домов, так и для промышленных помещений (промышленный циркуляционный насос для отопления). Промышленные насосы для отопления имеют огромную мощность.

Проверяется работа насоса 2-мя методами – зрительно (откручивается задняя пробка) либо же аппаратно (с помощью специального прибора).

к меню ↑

3.5 Насос с сухим ротором

Благодаря изолированности деталей от воды циркуляционный насос для отопления 12в с сухим ротором имеет огромную мощность и может перекачивать довольно огромные объемы теплоносителя, что делает допустимым применение подобного оборудования для отапливания огромных площадей. Очевидным различием меж сухим и влажным насосом, кроме расположения ротора относительно теплоносителя, является к тому же то, что по мере надобности в насосе с сухим ротором вероятна подмена мотора на более мощнейший.

Существует некое различие насосов и по соединению мотора. А именно, такие центробежные насосы для отопления бывают:

к меню ↑

4 Компактность и удобство эксплуатации. Особенности ручного насоса для опрессовки системы отопления

Опрессовка представляет собой функцию тесты с параллельной проверкой на крепкость и плотность системы отопления методом сотворения высочайшего давления.

1-ая опрессовка проводится сходу после установки трубопровода на участке. Делается это для выявления возможных мест утечек.

Механические насосы в большинстве случаев употребляются в бытовых целях. Подобные агрегаты имеют более низкую цена, они малогабаритны, с ними просто работать. Их особенность заключается в простоте использования и в способности работы в ограниченных местах без доступа к электронной сети.

к меню ↑

4.1 Зачем предназначен опрессовочный насос

Назначение насоса исходит из его функций. Хоть какой опрессовочный насос делает завышенное давление в системе либо в отдельном устройстве средством нагнетания и сжимания рабочей среды. В качестве рабочей среды употребляется минеральное масло, вода, антифриз. Независимо от механизма работы, опрессовщик состоит из нескольких главных частей:

Насос, который может иметь ручной либо электронный привод. Ручной опрессовочный насос легче по весу, проще по конструкции и дешевле. Опрессовочный насос электронный является более массивным и томным, но работать с его помощью можно очень стремительно.
Емкость для рабочей воды. Чем она больше, тем больший объем системы сумеет прокачать опрессовщик.
Шланг, средством которого происходит всасывание воды и подача ее в систему.

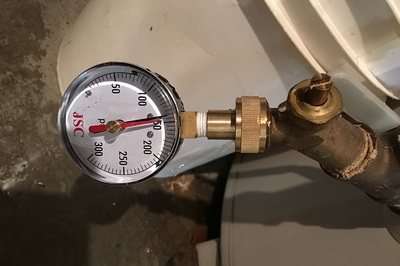

Манометр для контроля давления.
Ручка для накачки давления. Ей оборудован только ручной опрессовочный насос.
Фильтр для чистки рабочей воды.
Провод питания, которым оборудуется опрессовочный насос электронный.
Ручка для переноски либо колесики (не у всех моделей).

Устанавливаемая на опрессовочный насос стоимость находится в зависимости от мощности агрегата, наибольшего давления, которое он может сделать в системе, также от его производительности.

к меню ↑

4.2 Свойства опрессовщиков

Если вы решили опрессовочный насос приобрести, вы должны представлять его главные свойства и характеристики:

Функция самовсасывания рабочей воды в систему. Ее имеют все насосы. Для начала всасывания нужно опустить шланг в бак с рабочей жидкостью.
Наибольшее давление, которое может сделать снутри системы данный аппарат. На опрессовочный насос стоимость зависит в большей степени от этого показателя.
Производительность насоса. Это то количество воды, которое прибор может закачать в систему в минуту. Очевидно, большей производительностью обладает опрессовочный насос электронный.
Объем резервуара для воды. Чем больше поместится воды в резервуар, тем с огромным объемом системы сумеет работать помпа.
Мощность прибора. Это количество потребляемой электроэнергии, нужной для работы насоса.
Усилия на ручке прибора при нагнетании давления. Данный параметр принимается в учет исключительно в случае, если употребляется ручной опрессовочный насос.
Объем всасывания воды. Это количество воды, которую всасывает опрессовочный насос за двойной ход рычага. Прописывается только для ручных опрессовщиков.
Вес и габариты оборудования. Показатель имеет значение для мобильного использования, переноски насоса на расстояние. От этого параметра зависит, какой опрессовочный насос приобрести вам будет прибыльно для каких-либо определенных целей.
Рабочая жидкость. Универсальной жидкостью является вода, но также, в большинстве моделей насосов, можно использовать масло, а в неких — антифриз.

к меню ↑

4.3 Механизм работы опрессовщика

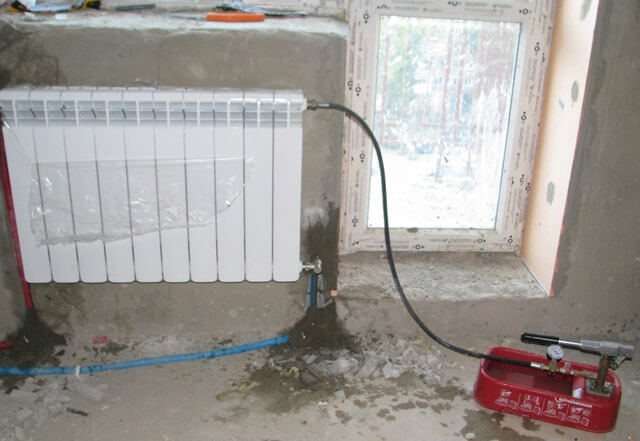

Механизм работы ручного опрессовщика достаточно прост. В проверяемую систему отопления до очень вероятного уровня заливается вода. После чего с помощью нажатия на рычаг достигается нужный для проведения тесты уровень давления (в 2—3 раза выше рабочей нормы). Когда подходящий показатель давления будет получен, шаровой вентиль агрегата перекрывается. Оператор выслеживает на манометре колебания.

Внимание! Чтоб в процессе опрессовки не допустить снутри отопительной системы чрезвычайно высочайшего давления, насосы оборудованы особым пропускным клапаном. Если давление начинает падать, означает, труба протекает

Описанная процедура повторяется пару раз. При выявлении недостатка работы прекращаются до момента его устранения

Если давление начинает падать, означает, труба протекает. Описанная процедура повторяется пару раз. При выявлении недостатка работы прекращаются до момента его устранения.

1-ая опрессовка проводится конкретно после окончания монтажных работ. Дальше проверку повторяют каждые 5 лет после промывки трубопровода брутальными хим средствами.

к меню ↑

4.4 Достоинства ручных опрессовочных насосов

Механический опрессовочный агрегат имеет ряд преимуществ:

Низкая масса и малогабаритные размеры

Маленький вес и компактность оборудования позволяют без сложностей переносить и транспортировать приборы без использования грузоподъемных устройств.

Агрегаты используются даже в ограниченном пространстве.

Высочайшая точность получаемых результатов

Показатель точности почти во всем находится в зависимости от мощности самого устройства. При выборе определенной модели оборудования необходимо осознавать, что внедрение насоса с малой мощностью наращивает время, нужное для проверки. Не считая того, при выявлении негерметичного стыка результаты испытаний могут исказиться.

В отличие от моделей с электронным приводом, ручные опрессовщики подходят для использования вдалеке от источника электронного снабжения.

Ручные приборы имеют ординарную конструкцию и не требуют того, чтоб их обслуживали квалифицированные спецы.

к меню ↑

4.5 Недочеты устройств

Недочетов у механических насосов для опрессовки всего два:

низкая производительность;
необходимость обладателя агрегата принимать конкретное роль в опрессовке.

Из-за этих минусов ручные опрессовщики не употребляют на больших объектах. В большинстве случаев их используют в личных пригородных домах и коттеджах.

Поглядите видеообзор на ручной опрессовщик для отопительных систем, в каком рассказывается о механизмах работы устройства.

При выборе определенной модели опрессовщика учитывают характеристики отопительной системы, в какой он будет в предстоящем эксплуатироваться.

Рекомендуется выбирать более крепкие модификации со железным, а не пластмассовым корпусом.

Неплохой ручной опрессовщик имеет удачный рычаг для накачки воды и два защитных клапана.

Стоит направить внимание и на качество шланга, через который устройство подключается. Лучше выбирать армированный вариант, отличающийся относительной гибкостью

После подключения устройства будет нужно приложить физические усилия: с помощью рычага достигают увеличения давления в системе отопления, перекрывают вентиль и пристально смотрят за манометром.

к меню ↑

4.6 Этапы проверки при помощи ручного насоса для опрессовки с внедрением воды

После подключение насоса для опрессовки отопления к системе следует выполнить последующие шаги поэтапно:

Необходимо заполнить участок, подвергающийся проверке нагнетателем давления (воздухом либо жидкостью). Если проверке подвергается не вся система, для ограничения участка употребляют затворную арматуру
Дальше наращивают давление до определенного уровня
Данные об уровне давления смотрятся на манометре.
Через пару часиков опрессовки снимаются характеристики системы и сравниваются с первоначальными
Делаются выводы: если начальные данные отличаются от данных, приобретенных после опрессовки, означает, в системе находится утечка, разгерметизация.
Производится ремонт найденных проблем, а потом проверка отопительной системы проводится поновой.

к меню ↑

4.7 Особенности пневматической опрессовки

Воздушный способ нагнетания давления в системе употребляется довольно изредка, так как с его помощью трудно найти утечки в системе, он просит трудозатратной подготовительной подготовки.

Отличия от гидравлического способа:

Продувка системы и устранение мусора перед тестированием на плотность
Перекрытие всех кранов Маевского и воздухоотводчиков, ведь конкретно воздух является выявителем заморочек
Нагнетание давления, превосходящего рабочее более, чем на 20 процентов
Подключаться насос к системе придется пару раз

Этот способ в главном используют в высотных домах и больших помещениях.

к меню ↑

4.8 Систематизация

Ручной насос для опрессовки системы отопления. Предназначен для проверки маленьких отопительных систем, имеет малый вес, электричество не требуется.

Электронасос. Питается от электросети либо генератора, довольно тяжкий, но зато не просит от человека никаких физических усилий.

Насос пневматического типа способен сделать высочайшее давление, работает от электросети либо генератора. Относится к уровню дорогих видов опрессовщиков.

Электрогидравлический насос на техническом уровне сложен, имеет большой потенциал, стоимость на таковой вид насоса для опрессовки отопления высока. В силу всех перечисленных особенностей это устройство употребляют исключительно в индустрии.

к меню ↑

4.9 Выбор насоса для опрессовки отопления

При выборе насоса для опрессовки отопления стоит направить внимание на жидкость, которая применяется при проверке, размер и вес устройства, проходимость, мощность, размер резервуара, возможность промывки системы.

Также на производителя и наличие в продаже запчастей, на очень создаваемое давление и на количество труда, которое человеку придется затратить в процессе проверки.

Перед покупкой рекомендуется заблаговременно изучить несколько моделей насосов для опрессовки отопления с чертами, сопоставить габариты по описанию и фото.

Проверка на плотность системы ординарна и не должна затруднить даже неопытного человека либо начинающего мастера.

Вобщем, проверка системы при помощи насоса для опрессовки отопления проводится своими руками исключительно в личных домах, в многоэтажках этим занимаются проф сотрудники управляющих компаний, для вызова которых требуется просто подать заявку и ожидать мастера.

Профилактические проверки в личных домах рекомендуется производить раз в год до основного отопительного сезона с учетом всех требований и строго по аннотации.

Кстати говоря, если покупка оборудования кажется вам нецелесообразной, аппарат можно взять напрокат. Но, если вы умелец и хоть какое дело вам по плечу, то такое оборудование, как насос для опрессовки отопления можно сделать своими руками.

к меню ↑

4.10 Контроль характеристик

Грамотную опрессовку проводит только спец, имеющий надлежащие познания и опыт. Проверка и контроль характеристик просит спецоборудования.

Рекомендуемые характеристики:

выше рабочих в полтора раза, не ниже 0,6 МПа.
не новые сети проверяются при давлении в 1,25 выше рабочих, не ниже 0,2 МПа.
в личных домах до трёх этажей отопление работает под давлением менее 2 атм.
в многоквартирных пятиэтажных домах 2—6 атм
в зданиях с этажностью больше 8 — 7—10 атм.

В эти значения вносятся поправки на месте, исходя из состояния составляющих системы.

В личных домах часто арматура, радиаторы и прочее пребывает в наилучшем состоянии, чем в многоквартирных.

Согласно правилам, в многоквартирных домах подобные работы могут проводиться раз в 5—7 лет.

к меню ↑

5 Ручной насос для отопления в личном доме

Вопрос, зачем нужен циркуляционный насос в системе отопления личного дома, сейчас встречается не так нередко. Потребители издавна сообразили, что этот маленькой прибор решает многие препядствия, связанные с действенной работой отопительной системы в целом.

Во-1-х, с его помощью возрастает коэффициент полезного деяния. Во-2-х, есть возможность сберечь на материалах и элементах отопления. Обо всем этом ниже.

к меню ↑

5.1 Особенности принудительной циркуляции

Установленный в систему циркуляционный насос делает снутри маленькое давление. При всем этом теплоноситель движется с маленький скоростью, умеренно распределяя тепло по всем радиаторам.

Неуж-то естественная циркуляция теплоносителя не может распределить термическую энергию умеренно?

Может, но ввиду того, что строящиеся загородные личные дома становятся больше в размерах, а соответственно схемы разводки трубных магистралей становятся все труднее, теплоносителю все сложнее преодолевать конфигурации трубных схем. И в таких домах без циркуляционного насоса просто не обойтись.

к меню ↑

5.2 Подбор прибора

Ответственный момент – это верно высчитать мощность устанавливаемого насоса. Тут учитывается два показателя:

объем перегоняемой массы воды, м³/ч;
напор, измеряемый в метрах.

Сделать верный расчет, если вы в данном деле неспециалист, очень трудно. Тут приходится учесть сложность схемы разводки трубных магистралей, количество радиаторов и запорной арматуры, мощность отопительного котла, материалы, из которых сделаны трубы и другие приборы отопления. Потому этот шаг идеальнее всего переложить на плечи специалиста.

Если все-же вы решили взять ответственность на себя, тогда идеальнее всего приобрести насос, в каком можно переключать скорости перемещения теплоносителя.

Лучший вариант – с автоматической регулировкой. Стоит таковой прибор в разы дороже обыденного эталона, зато вы размеренны, что сможете сами настроить его под нужные характеристики отопительной системы дома.

к меню ↑

5.3 Пример расчета

Перед тем как избрать насос, нужно провести последующий расчет. Например, отопительный котел установлен в подвальном помещении. Ваш дом – это двухэтажное строение. Система отопления – это однотрубная разводка.

Другими словами, выходит так, что самая высочайшая точка отопительной системы – это верхние края радиаторов, установленных на втором этаже. Это притом, что в доме установлена закрытая система отопления.

к меню ↑

5.4 Расчет напора

От трубы оборотного контура, которая заходит в котел (конкретно этот участок и является местом установки прибора) нужно замерить расстояние до верхнего края радиатора второго этажа. Это и будет напор насосного устройства. На самом деле, получится так:

2,5 м – высота подвала;
3 м – высота нижнего этажа;
два перекрытия – 0,5 м;
расстояние от пола до верхнего края радиатора – 0,6 м.

Сумма равна 6,6 м. Означает, вам будет нужно насос с напором 7 м.

к меню ↑

5.5 Расчет мощности

Для этого следует знать отапливаемую площадь личного дома. Для примера пусть будет 200 м². Чтоб в личном доме было тепло, нужно придерживаться соотношения: 1 кВт термический энергии на 10 м². Другими словами, вам будет нужно 20 кВт.

Последующий показатель – разница температур на подающем и оборотном контуре. Спецы советуют в границах 10 °C. Другими словами, если на выходе из котла температура теплоносителя будет +70 °С, то при входе +60 °С. Сейчас проводите вот такое математическое действие: 20_10=2. Это и есть мощность насоса, измеряемая в м³/ч.

Видите ли, избрать насос не так и трудно. Естественно, это простой расчет без учета разных аспектов. Но его можно взять за базу, приплюсовав 20% на всякий случай.

к меню ↑

5.6 Установка

Заниматься установкой циркуляционного насоса без помощи других, если вы не понимаете всех аспектов монтажного процесса, лучше не стоит. Но ознакомиться с технологией и последовательностью необходимо.

к меню ↑

5.7 Место установки

Насос устанавливается на обратке рядом с отопительным котлом. Это делается с одной-единственной целью – понизить температурные нагрузки на уплотнители, манжеты и прокладки, которые употребляются в конструкции самого агрегата. Под действием больших температур они стремительно выходят из строя.

Существует два типа устройств: с влажным ротором и сухим. Обычно 1-ый вариант это маломощные насосы, применяемые для отопления маленьких личных домов. Его врезают прямо в трубопровод, соединяя с 2-ух сторон резьбой. 2-ой – это более мощная установка. Такие насосы в большинстве случаев соединяются с помощью фланцев.

к меню ↑

5.8 Запорная арматура и фильтр

Насос отсекается от трубы 2-мя вентилями (шаровыми кранами), которые по мере надобности проведения ремонта, запираются.

Непременно устанавливается байпас. Это труба, которая соединяет трубопровод, минуя насосную установку. На байпас непременно устанавливается вентиль. Он перекрывает течение теплоносителя, когда работает насос. И открывает, когда прибор перестает работать либо в процессе ремонта. Другими словами, байпас работает в критических случаях, чтоб отопление не прекращалось, если тормознул сам насос.

Сейчас часто перед насосом устанавливается фильтр грубой чистки. Он отвечает за качество теплоносителя.

к меню ↑

6 Самые «ходовые» модели насосных агрегатов

Производители предлагают широкий выбор оборудования разной мощности, созданного для перекачки водянистых сред с разными параметрами. Но нас заинтересовывают только проточные модели, работающие в сетях домашнего отопления и жаркого водоснабжения.

Принципиальный момент. В современных нагнетательных устройствах часто предвидено 3—7 режимов работы, а в аннотации нарисовано столько же графиков. Для расчета выбирайте характеристику, подобающую средней скорости (2-ая – 3-я).

к меню ↑

7.2 Петли теплых полов

Обычно теплоноситель подается в напольные контуры отдельным насосом, работающим в паре с подмешивающим клапаном. При всем этом наибольшая протяженность петли не превосходит 100 метров, фасонные детали отсутствуют. Местные сопротивления – термостатический вентиль коллектора и смесительный трехходовой (либо 2-ходовой) клапан.

к меню ↑

7.5 Выбор по размерам

Вы наверное увидели — в ассортименте компаний есть агрегаты с схожими чертами, но различными габаритами и размерами патрубков. Как выбирать наружные характеристики насоса:

Для монтажа на трубопроводах, байпасах и смесительных узлах напольного подогрева употребляются стандартные нагнетатели длиной 180 мм. «Коротыши» 130 мм ставятся снутри теплогенераторов или на магистралях в очень ограниченном пространстве.
Поперечник присоединительных патрубков подбирается под сечение основного трубопровода. Повышение типоразмера допустимо, уменьшение – категорически не рекомендуется. Другими словами, на трубопровод Ду 25 можно ставить агрегат со штуцерами 32 мм.
Насосы с патрубками Ø32 мм используются на первичных кольцах и котловых контурах, также в модернизируемых самотечных системах.

к меню ↑

7.7 Другие аспекты

Сберечь электричество поможет автоматика для циркуляционного насоса отопления (автоматический регулятор). Тогда насос будет работать «по потребностям» системы.

Покупая в вебе ввезенный насос, не излишним будет убедиться, что он работает от сети 220 В (а не 380, к примеру).

И поглядите на срок эксплуатации помпы – он не должен быть меньше 10 лет.

к меню ↑

8 Как закачать отопительную систему

Система отопления состоит из котла, трубопровода и отопительных устройств. Посреди всей системы двигается жидкость. Чтоб помещение отлично прогревалось, необходимо часто следить за уровнем циркулирующей воды и при надобности ее подливать.

— шланг;
— хомуты;
— насос (если нет водомерного узла либо система заполняется антифризом).

Чтоб закачать отопительную систему открытого типа, довольно налить воду в бак расширительный. Механизм спуска воздуха в открытой системе не подразумевается. По мере заполнения трубопровода, котла и отопительных устройств, воздух будет подниматься ввысь, и выходить через бак расширительный. Открытая система подогрева встречается нечасто и применяется в домах старенького типа. Современная система отопления всегда закрытого типа, в какой подразумевается заливочный и кран для слива. Для закачки системы подогрева закрытого типа подсоедините шланг одним концом к водомерному узлу, другим – к заливочному крану. Все соединения зафиксируйте с помощью хомутов. Откройте водомерный узел и кран на системе подогрева. Если у вас предусматривается система проверки давления, накачивайте воду до той поры, пока измеритель прибора для определения величины давления не покажет 1,5-2 атм. Давление в водопроводной системе позволяет заполнить систему отопления без внедрения дополнительных устройств. После полного заполнения системы вам остается ее развоздушить с помощью спец устройства, поставленного на байпасе. Если нет у вас водомерного узла, закачивайте отопительную систему с помощью насоса для воды. Принцип аналогичный, как при применении водомерного узла. Подсоедините шланг к отверстию для выхода насоса, 2-ой конец к заливочному крану, откройте кран, включите насос. С применением насоса вы сможете закачать отопительную систему, если наполняете ее антифризом. Незамерзающую жидкость верно использовать только например, если вы не живете в доме и посещаете его время от времени, например дом за городом. Не надо забывать, если у вас котел отопления на гарантии, то при закачивании системы подогрева антифризом вы автоматично лишаетесь гарантийного обслуживания котла. После заполнения системы отопления включите насос циркуляционный, выпустите воздух, закройте все краны. После чего вы сможете воспользоваться системой по мотивированному направлению.

к меню ↑

8.1 Предварительный шаг

Как установка системы отопления завершен, перед ее наполнением жидкостью нужно провести промывку. По-другому это именуется опрессовкой. Если такую работу не сделать, то мусор может разрушить узлы нагревательного котла.

Для этой цели употребляется ручной насос, при помощи которого закачивается воздух либо вода. В первом случае нагнетание воздушной консистенции идет до 2 атм. При закачке воды поддерживается давление 1,5−1,8 атм., потом жидкость день выдерживается в системе. За этот период времени выявляются вероятные течи. Если все соединения имеют неплохую плотность, то вода совместно с мусором соединяется, и ее место заполняет антифриз.

к меню ↑

8.2 Наполнение открытой и закрытой системы

Открытая система отопления характеризуется наличием в самой высочайшей точке расширительного бачка. Подпитка может вестись через него. Если есть водопроводное подключение, то довольно открыть вентиль, чтоб вовнутрь зашло недостающее количество воды.

Нижняя подпитка сопровождается установкой пластмассовой емкости. Ее нужный объем составляет 200 л. Далее порядок работы последующий:

1. В бочку опускается насос, который при работе делает нужное давление в 1,5 атм. Мощность агрегата подбирается так, чтоб он мог обеспечить высоту напора 15 м.
2. В процессе работы следует повсевременно смотреть за уровнем воды в емкости и не допускать ее снижения до среза входного патрубка, чтоб в систему не попал воздух.
3. Параллельно все краны Маевского на батареях открываются. Как в их появится жидкость, они сразу перекрываются.
4. Насос продолжает работать до сотворения нужного давления.
5. Потом все краны опять открываются, что приводит к резкому снижению давления.
6. Повторно врубаются насосы. Идет выпуск поступившего совместно с водой воздуха.
7. Такие циклы повторяются пару раз.
8. По окончании процедуры устанавливается давление в 1,5 атм., и закачивающее оборудование отключается.

При заполнении системы антифризом заместо большой емкости употребляется ведро. Насос в него не опускается, так как позже он будет нуждаться в промывке. Поступление теплоносителя в аппарат ведется через патрубок. Жидкость в ведре подливается по мере уменьшения ее уровня.

Верхняя подача

В случае отсутствия электронного агрегата, обеспечивающего подачу теплоносителя ввысь, ведется верхняя подача воды. Внедрение ручного аппарата вызывает огромные трудности. В таком случае употребляется верхний штуцер, через который идет отвод воздуха. Он размещен в самом верху.

Порядок работы последующий:

к меню ↑

9 Заключительный вывод

Выбирая циркуляционный насос для отопления дома, принципиально не ошибиться с чертами и не гнаться за дешевизной. Недостающий напор приведет к слабенькому прогреву далеких батарей, лишний – к возникновению шума в радиаторах и резвому износу нагнетательного агрегата. Последний совет по выбору производителя: если желаете сберечь, лучше найдете брендовый оригинал б/у, он прослужит подольше нового дешевенького «китайца».
