1 Что же все-таки это такое глушитель шума?

Работа вентиляционной системы всегда сопровождается шумом от вентилятора, которые передается по системе воздуховодов. К нему прибавляются собственные шумы воздушных каналов, появляющиеся на переходах, ответвлениях и иных конфигурациях сечения либо примыканиях. Дополнительный рокот привносит вибрация, возникающая на различных участках системы из-за неравномерности подачи либо больших нагрузок при расщеплении потока на части.

Общий звуковой фон негативно повлияет на самочувствие людей. Одни переносят его довольно расслабленно, для других неизменный звук является суровой неувязкой. Понижается работоспособность, концентрация на выполняемой работе, возникают мигрени и т. д.

к меню ↑

1.1 Особенности конструкции шумоглушителя

Вентиляционный шумоглушитель состоит из железного корпуса, заполненного перфорированным мягеньким материалом, который обеспечивает действенное уменьшение передачи звука по вентиляционной шахте, при всем этом фактически не влияя на эффективность нагнетания давления. Разные модели глушителей рассчитаны на температуру до 800 градусов и относительной влажности воздуха до 60%.

к меню ↑

1.2 Сфера использования

Глушитель устанавливается конкретно в систему воздуховода. Его применение позволяет убрать шум, возникающий в итоге работы:

• кондюка;
• вентилятора;
• диафрагмы;
• отопительного агрегата.

к меню ↑

1.3 Механизм работы шумоглушителя

Шумоглушитель — это особое устройство, созданное для понижения уровня механических и аэродинамических шумов, возникающих в процессе работы приточного вентилятора. Шумоглушитель употребляется как в бытовых системах вентилирования, так и в массивных кондиционных установках, используемых на предприятиях лёгкой индустрии.

Эффективность поглощения шума находится в зависимости от таких характеристик шумоглушителя, как:

• длина;
• месторасположение;
• толщина звукопоглощающего слоя.

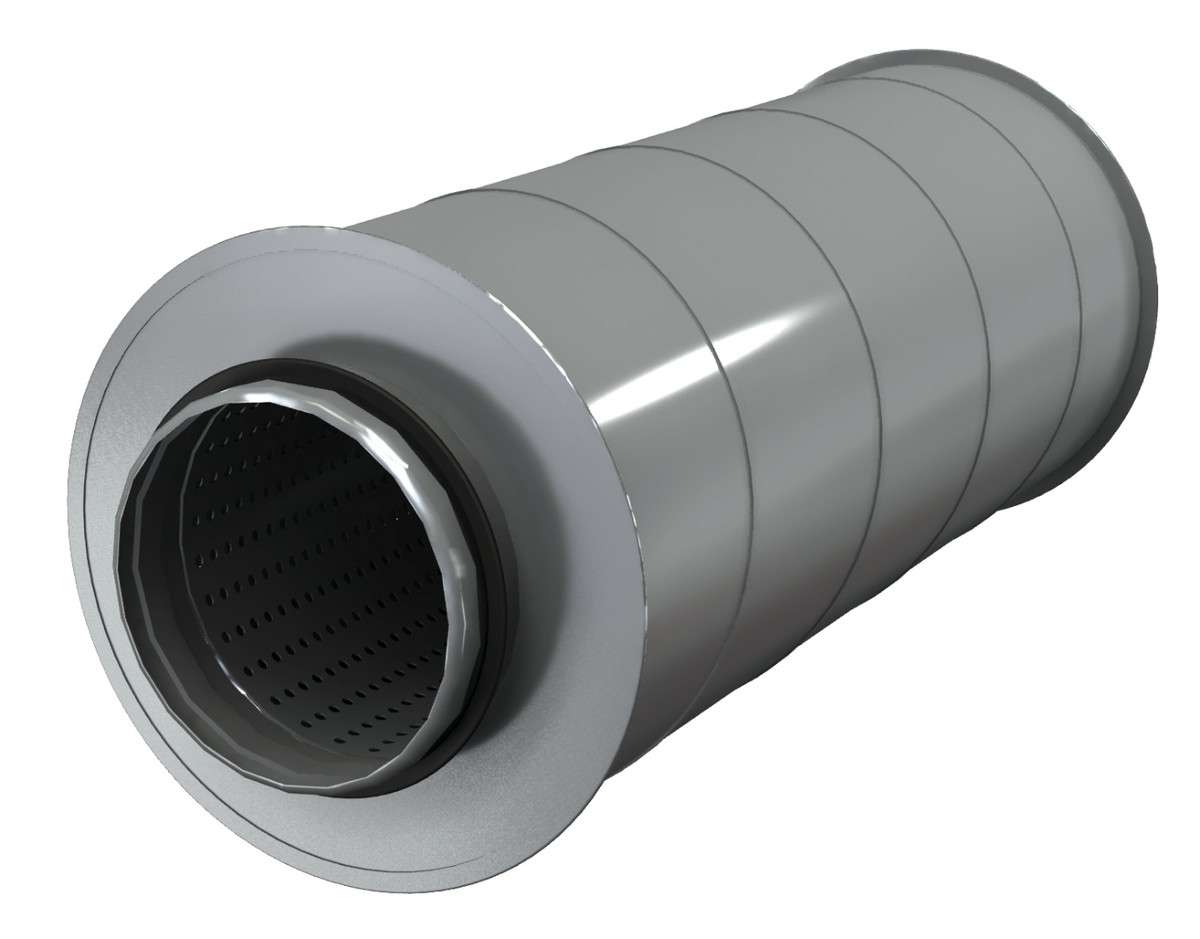

Для круглых воздуховодов

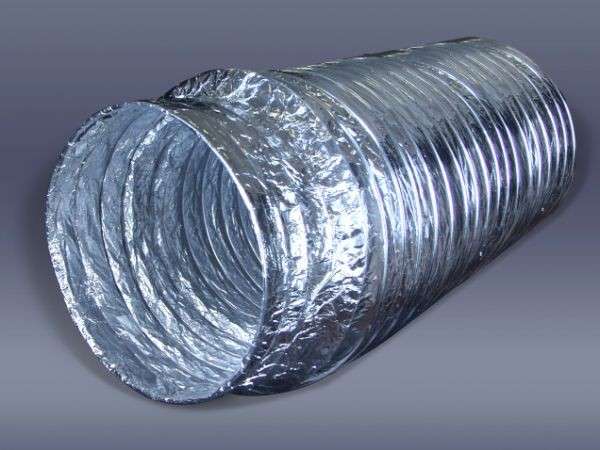

В большинстве случаев для круглых воздуховодов употребляются гибкие шумоглушители. Но есть и спец модели, владеющие круглым сечением. Инсталлируются такие шумоглушители вне зависимости от направления движения воздушного потока.

Обычно, корпус шумоглушителей делается из покрытой цинком стали, а под ним размещается звукопоглощающий материал из минерального волокна.

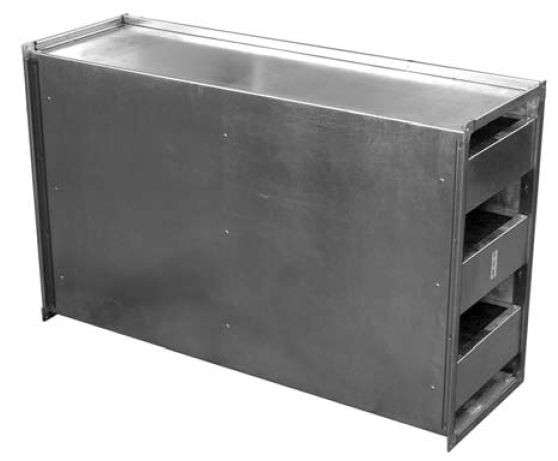

Пластинчатый и прямоугольный

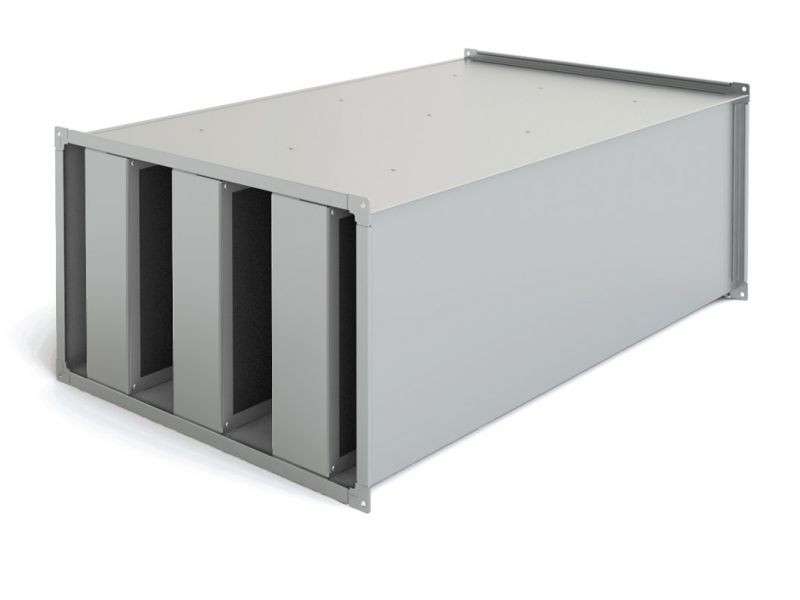

Пластинчатый прямоугольный тип оборудования устанавливается в вентиляционные сети, отличающиеся большой производительностью. Конструктивно устройство представляет собой корпус из покрытого цинком металла шириной до 1 мм, сечение которого соответствует размерам и форме воздуховода. Внутренняя часть агрегата при всем этом разбита ячейками либо пластинами, поверхность которых покрыта особым звукоизолирующим материалом (войлоком, минеральной ватой, стекловатой либо полимерным покрытием).

В подавляющем большинстве случаев прямоугольные пластинчатые шумоглушители инсталлируются в промышленных системах вентиляции.

Шумоглушитель ГТП – устройство прямоугольного трубчатого типа на фланцах из уголка либо шины. Предназначается для сред, не содержащих радиоактивные и взрывоопасные примеси. При наличии брутальных примесей элементы глушителей должны быть выполнены из соответственного противокоррозионного материала.

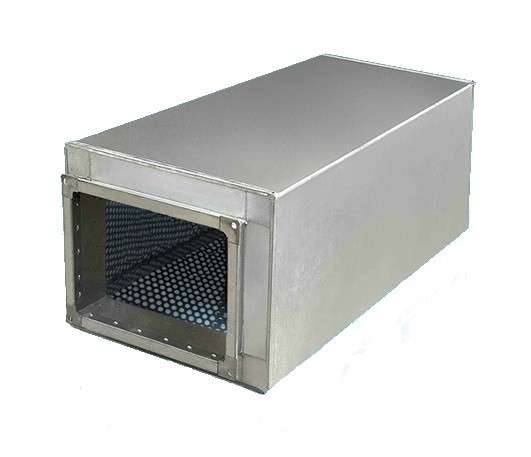

ГТП

ГТП — Глушитель Трубчатый Прямоугольный — устройство для понижения уровня шума воздушных каналов, конструкция которого базирована на принципе трубчатых глушителей, но выполнена в прямоугольной форме. Канальные глушители выполняются в 5 типоразмерах, соответственных стандартным присоединительным размерам воздуховодов. Длина устройств составляет 50 и 100 см, при всем этом активная часть соответственно 38 и 88 см. употребляются как в приточных, так и в вытяжных линиях вентиляционной системы.

ГП 2-2

ГП 2-2 представляет собой устройство пластинчатого типа, сделанное из железного покрытого цинком перфорированного листа.

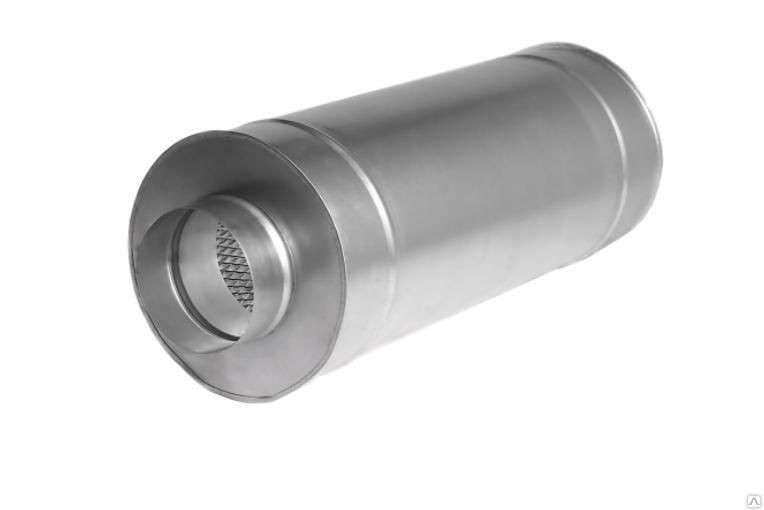

ГП 1-1

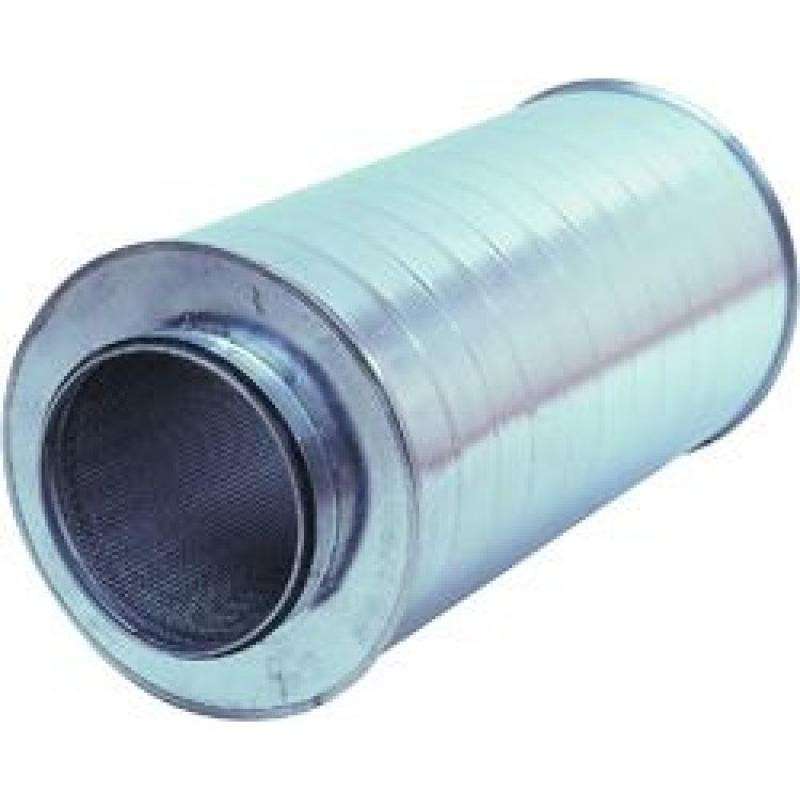

Шумоглушитель ГП 1-1 — устройство круглого трубчатого типа на фланцевом либо бандажном соединении, созданное для сред без содержания радиоактивных и взрывоопасным примесей.

Шумоглушитель RSA – шумопоглотитель пластинчатого типа, созданный для воздуховодов прямоугольного сечения. Устанавливается вне зависимости от направления движения воздуха. Корпус делается из покрытой цинком стали. Звукопоглощающие пластинки выполнены из минерального волокна.

CS представляет собой шумопоглощающее устройство, созданное для использования в воздуховодах круглого сечения. Устанавливается вне зависимости от направления воздушного потока.

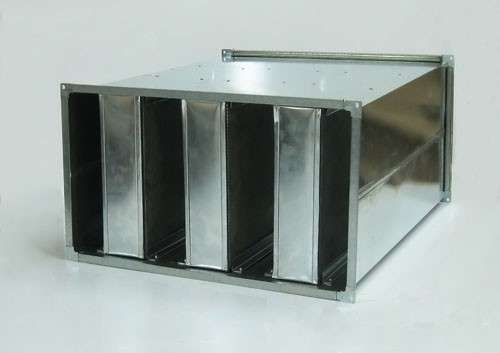

RSA

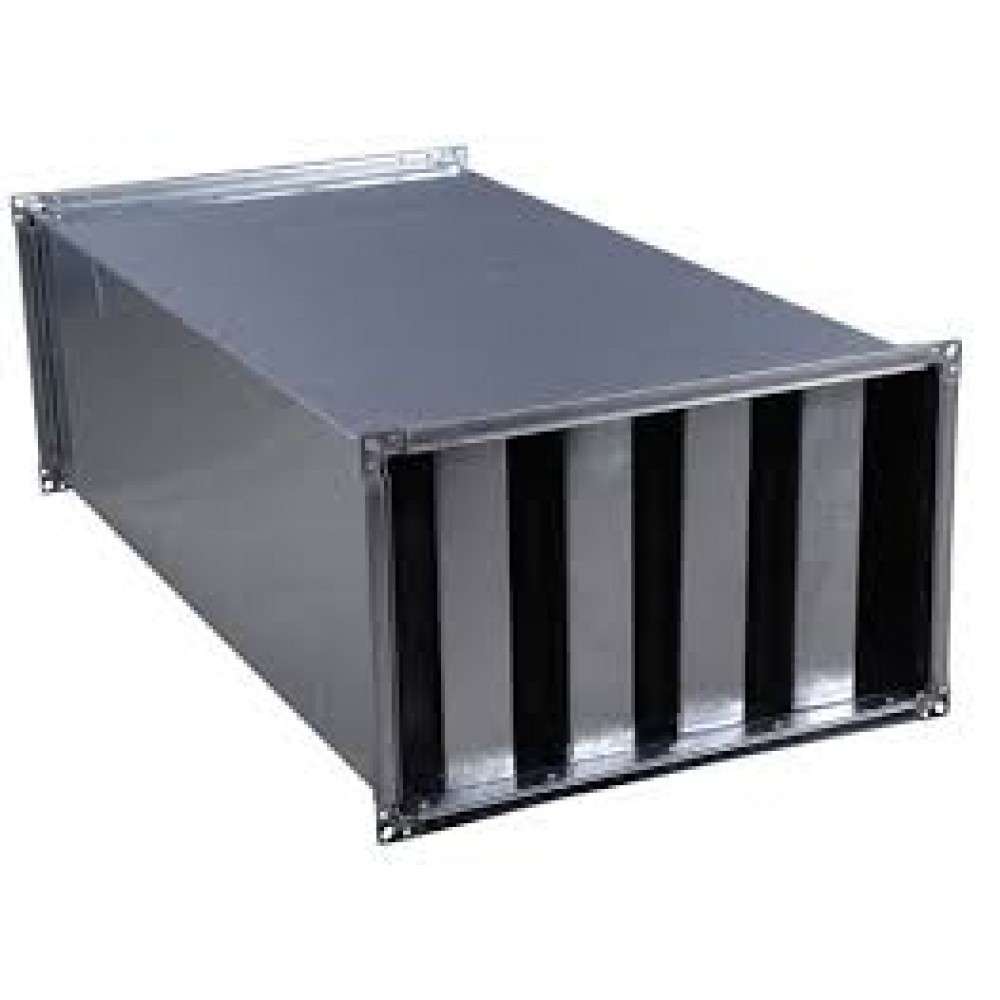

Это шумоглушители, созданные для работы на прямоугольных воздуховодах. Они имеют пластинчатую конструкцию, количество пластинок находится в зависимости от размеров и площади сечения данной модели. Всего бывает от 2 до 5 пластинок, ширина которых всегда составляет 100 мм. Самую большую эффективность работы обеспечивает прямой участок воздуховода, расположенный перед глушителем, имеющий длину более 1 м. Корпуса установок делаются из покрытой цинком стали. В качестве шумоизолятора применена минеральная вата.

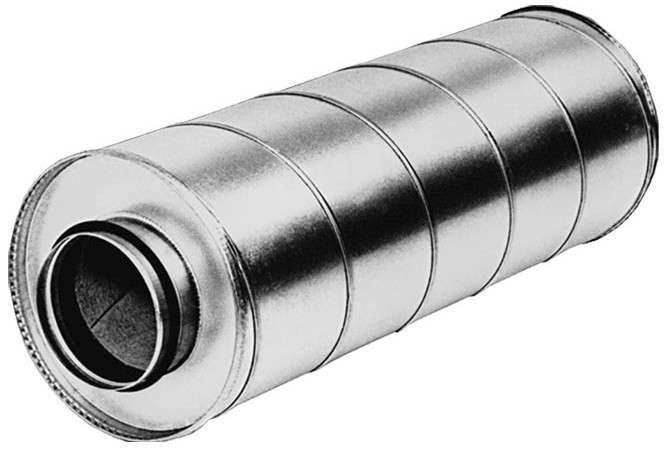

CSA

Глушители трубчатой конструкции, созданы для установки на воздушные каналы круглого сечения. Присоединительные размеры находятся в границах 98-628 мм, при длине рабочей части от 60 до 90 см. Для всех стандартных размеров воздуховодов имеется соответственный вариант глушителя. Установка делается в разрыв канала независимо от направления движения потока. В качестве шумоизолятора употребляется минвата.

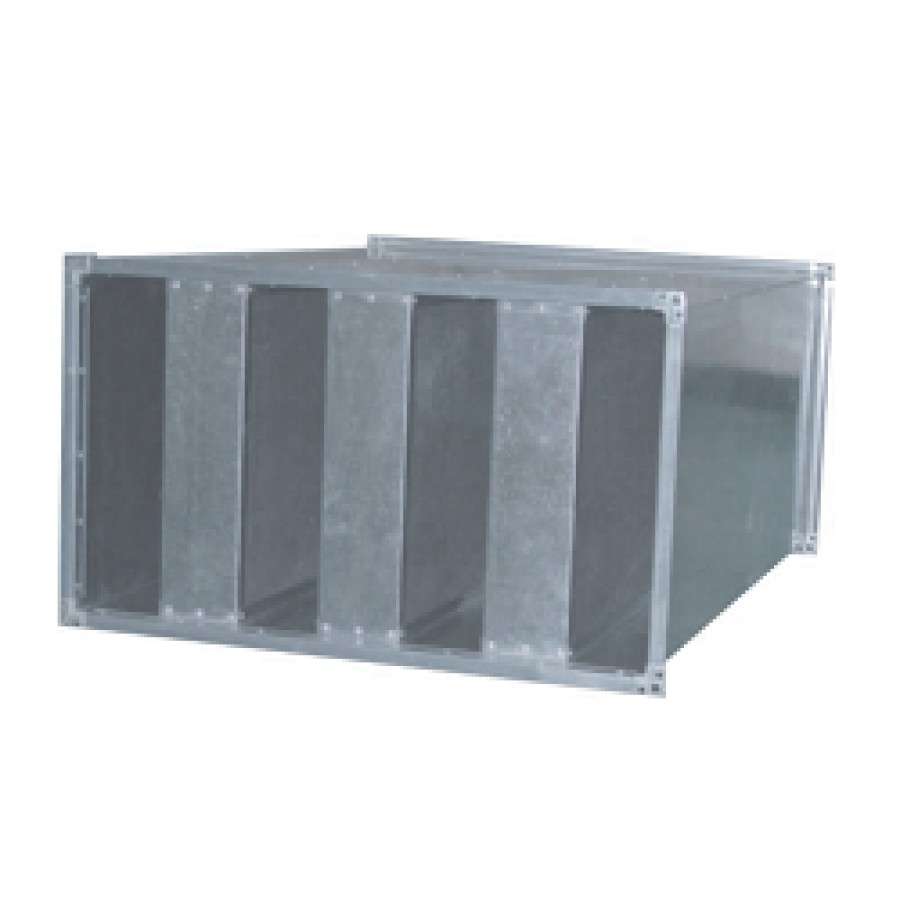

SRSr 70 40

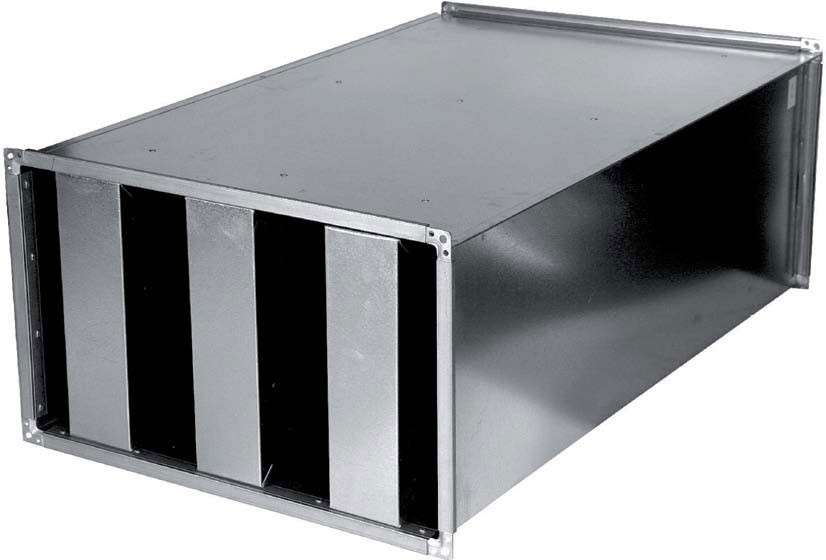

Шумоглушитель пластинчатого типа, рассчитанный на установка в систему прямоугольных воздуховодов. Допустимая температура потока не должна превосходить +70°С. Корпус делается из покрытой цинком стали, материалом для шумопоглощения служит базальтовая вата. Кассеты обтянуты слоем войлока, предотвращающего выдувание частиц изолятора. Габаритные размеры устройства (Д:Ш:В) — 1014:740:440 мм. Установка делается с помощью фланцевого соединения с резиновыми прокладками по всему периметру фланца. Устанавливается 4 звукоизоляционные пластинки. Масса устройства составляет 48 кг.

VKN

VKN — прямоугольный шумоглушитель пластинчатого типа, рассчитанный на внедрение в системах соответственного сечения. Скорость потока, допустимая для работы устройства, находится в спектре 4-12 м/с. Большая эффективность работы достигается при малых скоростях движения воздуха. Особых критерий для монтажа не имеется, вероятна установка в любом положении зависимо от конфигурации воздуховодов. Рабочий спектр температур находится в границах от -40°С до +70°С.

Вероятна установка как на приточных, так и на вытяжных линиях системы. Хорошим вариантом, рекомендованным производителем, является установка сходу после вентилятора. В случаях, когда воздушный канал проходит через помещения с высочайшим уровнем шума, глушитель устанавливается сходу после выхода воздуховода из него.

SRr 60-30

Шумоглушитель пластинчатого типа, созданный для понижения уровня шума от работы вентилятора, звуков, вызванных перемещением воздушного потока снутри каналов и т.д.

Размеры устройства:

• длина (общая) — 1014 мм
• ширина — 680 мм
• высота — 340 мм
• вес — 32 кг

Изолятором служит минвата либо базальтовое волокно.

NK 60-30

NK 60-30 — шумопоглотитель пластинчатого типа, корпус которого сделан из железного листа, а снутри корпуса находится от 2 до 5 всасывающих пластинок из базальтоволокнистой минеральной ваты, обтянутой войлоком. Такая модель является универсальной и может быть установлена в любом положении.

LDC 200 600

Шумоглушитель LDC 200-600 представляет собой устройство, применяемое в круглых воздуховодах. Шумопоглотитель обустроен соединительными фланцами для установки в спиральных воздуховодах.

SG 70 40

SG 70-40 — устройство пластинчатого типа, созданное для использования в прямоугольных каналах вентиляционных систем. Корпус сделан из покрытой цинком стали, а высочайшие акустические характеристики достигаются за счет внедрения негорючей базальтовой минеральной ваты в качестве звукоизолирующего материала. Для предотвращения выдувания минераловатных частиц кассеты обтянуты войлоком. Устанавливаться модель может в любом положении.

Шумоглушитель VKN представляет собой шумопоглотитель пластинчатого типа, применяемый в прямоугольных каналах вентиляции. Корпус устройства производится из покрытой цинком стали, а в качестве звукоизолирующего материала употребляется кэшированная минераловатная плита.

к меню ↑

2.2 Таблица: величина шумоподавления в спектрах частот

L = 500	d (mm)	80	100	125	160	200	250	315	400	500	630	800
	63	3	4	3	3	2	2	2	2	2	1	0
	125	10	8	7	6	6	6	4	4	3	2	1
	250	18	15	15	13	11	9	7	6	5	4	4
	500	28	25	20	18	16	15	12	11	7	6	6
	1000	32	32	32	26	21	21	16	15	12	10	9
	2000	33	33	32	31	26	24	19	17	12	10	9
	4000	26	23	22	18	15	13	11	10	8	6	5
L = 1000
	63	4	5	4	4	3	3	3	3	3	1	0
	125	14	11	10	9	9	8	6	5	4	3	2
	250	26	22	21	18	15	13	10	9	7	5	5
	500	40	34	32	25	21	21	17	15	10	8	8
	1000	48	46	46	38	31	28	26	22	16	14	13
	2000	48	48	48	45	38	32	28	25	18	16	14
	4000	40	33	31	26	21	19	16	14	12	9	7

к меню ↑

3 Применение шумоглушителей при проектировании вентиляции

Крутящаяся механическая техника, такая как вентилятор, производит при работе большой шум. Его уровень находится в зависимости от размеров оборудования, материала, из которого оно изготовлено, также от акустики рабочего помещения.

Есть особые нормы допустимого уровня шума, которые учитываются при разработке таких аппаратов и их установке. К грохоту, который делается самим механизмом, добавляется к тому же шум с улицы.

Он появляется при движении машин, работе находящихся рядом объектов и действии других причин. Применение шумоглушителей при проектировании вентиляции основывается на расчетах допустимого уровня громкости при работе оборудования, которые учитывают все эти причины.

По результатам определяется, необходимо ли устанавливать шумоглушители, также выбирается самый подходящий тип.

к меню ↑

3.1 Методы и устройства для уменьшения шума

Такие приспособления отличаются принципом деяния. К ним относятся, к примеру:

1. Круглые. Такое заглавие они получили по форме устройств, с которыми они работают. Источник шума, находящийся снутри круглой воздухообменной трубы, изолируется с обоих концов особыми резиновыми патрубками, задерживающими звук. Защита от грохота при работе лопастей происходит, во-1-х, за счет рассеивания звуков, а во-2-х — за счет звукоизолирующего покрытия аппарата. Для него используются материалы с высочайшей степенью поглощения звука;
2. Пластинчатые. Употребляются для огромных воздуховодов. Шумоизоляция делается разделением на отдельные ячейки. Пластинки размещаются на расстоянии 75-300 мм. Размер ячеек подбирается так, чтоб получить подходящий эффект и при всем этом не уменьшить давления нагнетаемого воздуха;
3. Трубчатые. Они представляют собой несколько труб, вставляемых друг в друга, меж которыми набивается звукопоглощающее пористое, мягкое вещество. Для этой цели обычно применяется стекловолокно, минеральные материалы. Внутренний поперечник подбирается так, чтоб его можно было надеть на воздуховод. При всем этом достигается не плохая шумоизоляция. Обычно такие устройства применяются при размерах рабочих труб до 500 мм;
4. Прямоугольные. Они употребляются для прямоугольных труб. Производятся в виде коробки длиной 1 метр, сечение которой может быть различной, зависимо от размеров источника звука (от300×150 мм до 1000×500 мм). Такие глушители используются для систем с очищенным воздухом. При наличии примесей, разрушающих материал, их нужно покрывать специальной защитной краской. Они отыскали обширное применение в больших магистральных линиях, в особенности гулких помещениях. Их используют также на установках чистки воздуха в помещениях кабинетов, жилых домов, промышленных контор, магазинов, кинозалов и других объектов. Для того чтоб достигнуть еще большего эффекта и понизить уровень звука не только лишь в помещении, да и на улице, куда оно выходит, можно ставить сходу два таких устройства, с обеих сторон от источника.

к меню ↑

3.2 Действие шума на человеческий организм и его последствия

Звуковые волны, распространяясь по воздуху, могут двигаться не только лишь в прямом направлении, да и отражаться от разных предметов, усиливая действие шума в помещении.

Отражение звука делает воспоминание наличия в помещении не 1-го, а нескольких источников. Потому выбор материалов при строительстве объектов с сильными воздуховодами, также при установке там рабочего оборудования имеет особенное значение.

Подтверждено, что звучные звуки оказывают очень вредное действие на нервную систему человека. Результатом этого могут быть заболевания сердца и сосудистые расстройства, заболевания системы пищеварения, внутренних органов.

Могут появиться такие недуги, как язва желудка, психологические расстройства и даже онкологические заболевания.

Вредные примеси в воздухе, скапливающиеся за счет выхлопных газов и работающих компаний, также неизменные звучные звуки, которые человек обязан слышать повсевременно, укорачивают длительность жизни на 10 лет.

Неизменные звучные бытовые, производственные звуки равномерно усугубляют слух. При этом, этого уже не исправишь. При продолжительном либо даже неожиданном звучном звуке можно оглохнуть.

Работа в гулком помещении вызывает ухудшение общего состояния здоровья человека, увеличивает раздражительность, вызывает мигрень, головокружение, переутомление.

По данным профессионалов человеку, испытывающему шумовую нагрузку в 35-40 децибел, не избежать сердечных болезней и нервных расстройств. Потому так принципиально держать в голове о применении шумоглушителей при проектировании вентиляции.

к меню ↑

3.3 Свойства звукопоглощающих устройств

Одним из приемов, дающих дополнительное поглощающее действие в таких устройствах, является установка стенок с увеличенной поверхностью.

Они имеют огромную площадь поглощения звука за счет использования перфорированных железных листов (шириной от 12 мм до 20 мм) для их производства, также материалов с негладкой поверхностью. Прокладочные материалы также имеют пористую структуру.

Толщина прокладочного слоя для достаточного поглощения звука должна быть не меньше 100 мм. Для производства самих аппаратов употребляется нержавеющая либо покрытыя цинком сталь.

Так как такие устройства работают в зоне движения воздуха, то равномерно звукоизолирующий материал может уноситься потоком. Это предусматривается в конструкции последующим образом: поверхность контакта покрывается стекловатой с железной сетью. Для того чтоб такие устройства не делали помех для перемещения воздуха, совместно с ними инсталлируются особые обтекатели.

Звукопоглотители употребляются в определенных критериях, они не употребляются в сырых и пыльных помещениях. Степень влажности должна составлять не больше 80%, а запыленность не должна быть больше 100 мг/м3. В неприятном случае устройство засорится и разрушится, к тому же может сделать значимые препятствия для движения воздушных масс.

Вес устройств обычно от 16 кг до 57 кг. Температура, при которой используются такие устройства, составляет от -50°C до +80°C.

к меню ↑

3.4 Применение звукопоглощающих устройств в индустрии

Области внедрения шумоглушителей при проектировании вентиляции отличаются огромным разнообразием, потому что их предназначением является обеспечение обычных санитарно-технических критерий жизни и работы людей. Они используются на таких объектах, как:

Типы шумоглушителей

• Металлургические фабрики, на которых ведется работа с металлами и железной пылью, удаляемой при помощи разного типа аппаратов для чистки воздуха. Понижение грохота в этих цехах — это большая и принципиальная неувязка;
• Хим, нефтехимические предприятия. Работа их невообразима без чистки среды. Там для этого используются массивные устройства с проходящими по всей местности воздухозаборными трубами, производящими много нежеланных звуков. Сюда добавляется еще грохот работающих моторов, аппаратов и другой техники. Потому там делается все, чтоб понизить уровень громкости при работе очистных труб;
• Ткацкие фабрики. Работа станков связана с сильным стуком, а воздух в помещении нужно повсевременно обновлять, потому что ткани покрашены синтетическими красителями, имеющими специфичный запах и вредными для вдыхания;
• Предприятия общепита. Изготовление еды на кухнях больших ресторанов либо столовых в критериях завышенной температуры и влажности просит неотклонимой чистки воздуха методом его обновления. Для понижения степени громкости при работе таких систем также употребляются надлежащие устройства;
• На атомных станциях вентиляция также играет самую важную роль. Внедрение устройств для понижения шума позволяет поддерживать нормальную трудоспособность, облегчать работу. Устройство шумоизоляции в таких производствах делается по четким расчетам в согласовании с регламентом.

к меню ↑

3.5 Роль шумоизоляции в ежедневной жизни

Обширно применяется процесс уменьшения вредного воздействия шума на организм в спортивных комплексах, учебных заведениях, в детских садах, поликлиниках, санаториях, в домах. При планировании постройки личных жилых домов также непременно предусматривается установка поглотителей звучных звуков, потому что воздухообмен и обеспечение здорового климата в доме является важным условием обычного и здорового проживания в нем.

к меню ↑

4 Пошаговое управление по установке шумоглушителя

Процесс установки шумоглушителя разных типов почти во всем идентичен и производится по аналогии. Для работы будет нужно приготовить саморезовёрт, шурупы 4,2×13 мм, санитарный герметик, механический пистолет для герметика, дюралевую клейкую ленту, теплоизолятор с отражающей поверхностью и хоть какой органический растворитель.

к меню ↑

4.2 Экономия при монтаже шумоглушителя

Чтоб не переплачивать, вы сможете сделать шумоглушитель для вентиляции своими руками, таковой прибор ничем не будет уступать покупному аналогу. Для производства приспособления вам пригодятся последующие детали и инструменты:

• покрытыя цинком труба, подходящая по поперечнику к воздуховоду вентиляции, куска, длины 1 метр будет полностью довольно,
• теплоизолятор, сразу являющийся и самим звукоизоляционным материалом. Это может быть базальтовая вата, разные упрессованные органические материалы с противопожарной пропиткой либо рядовая стекловата,
• заклепочный пистолет,
• хомуты из пластика,
• пассатижи,
• 1 шиферный гвоздь,
• молоток.

к меню ↑

4.3 Правила самостоятельной установки

По сути правил монтирования этих приспособлений не существует. Устанавливать шумоглушительное устройство можно как на воздуховоды приточной вентиляции, так и на каналы вытяжной вентиляционной системы.

• Полагаясь лишь на слух, монтировать эти приспособления не следует. Следует сделать акустические замеры.,/
• На основании замеров следует подсоединить шумоглушительное оборудование к воздуховоду, в месте большего шума.
• Можно сделать дополнительную звукоизоляцию, обклеив воздуховод войлоком либо обернув его минеральной ватой.
• Если в воздушном потоке системе вентиляции находятся твердые включения, то следует перед шумопоглотителем установить фильтр грубой чистки.

При подборе более действенного устройства употребляется достаточно непростая система расчета взаимодействия акустических колебаний вентилятора, воздуховодов и самого устройства с проявляемыми звуковыми колебаниями. Для этого употребляется спец оборудование. Но при желании всегда можно сделать шумоглушитель для вентиляции своими руками, который может уступать по неким показателям своим производственным аналогам, но будет значительно дешевле их.

к меню ↑

4.4 Пошаговая аннотация

Перечислим этапы работы по сборке вентиляции:

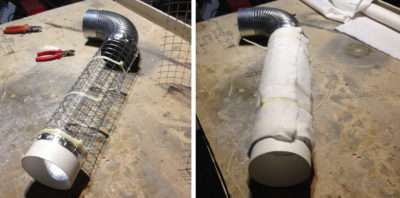

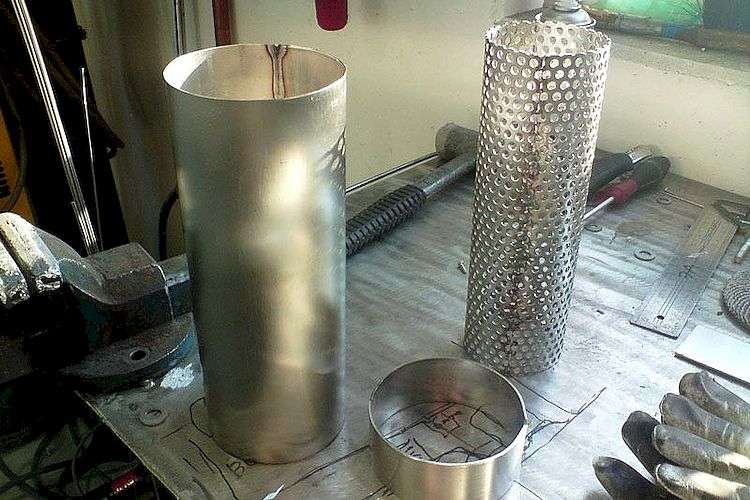

1. На первом отрезке трубы необходимо сделать перфорацию, отступая с каждого края по 100 мм, используя молоток и шиферный гвоздь. Расстояние меж отверстиями должно составлять 10 мм.
2. На перфорированный участок накладываем базальтовый материал в один слой, поддерживая толщину 50 мм и отступы по бокам по 80 мм каждый.
3. Звукоизоляцию стягиваем пластмассовыми хомутами в количестве 4 штук. С 1-го из краев трубы следует отойти 60 мм, прочертить по окружности линию и произвести надрезы.
4. Каждый надрез сгибаем под углом в 90 градусов по направлению к середине и потом, делая на каждом загибе отметку, отступаем от края и сгибаем под таким же углом уже повдоль самой трубы.
5. Обе заготовки вставляем друг в друга таким макаром, что они становятся местом крепления самих труб, также упором для шумоизолятора.
6. С другой стороны трубы нужно сделать подобные надрезы и загибы.
7. Готовое устройство можно монтировать в разрыв воздухоотвода вентиляции, закрепляя его особыми хомутами.

Совет: рекомендуется с особенной бдительностью проводить крепление конструкции, используя, кроме хомутов, к тому же шурупы. При установке шумоглушителя конкретно на воздуховод следует отлично промазать все щели и имеющиеся соединения герметиком.

Таким макаром, вы получите не только лишь высококачественный шумоглушитель для вентиляции, да и можете при всем этом сберечь. Обычно, таковой шумоглушитель позволяет понизить уровень шума приблизительно на 12–15 Дб, и это положительный результат. К тому же, промышленные подобные модели владеют такими же показателями.

к меню ↑

4.5 Настройка подходящих характеристик звукоизоляции

Чтоб верно подобрать и установить шумоглушитель для вентиляции, нужно осознать, от каких причин зависит поглощение шума. 1-ое на что следует направить внимание — это размеры устройства. К стандартным относятся приборы с параметрами 60, 90 и 120 см.

Потом обращаем внимание на толщину звукопоглощающего слоя и его размещение. Последующий фактор — скорость воздухооборота. Лучшие результаты по удалению аэродинамических шумов приборы демонстрируют на низкой скорости движения воздуха. Также важно месторасположение шумоглушителя. Чем поближе он устанавливается к вентилятору, тем лучше звукоподавление в воздухоотводах.

к меню ↑

4.6 Видео: звукоизоляция канала вентиляции

к меню ↑

5 Как сделать шумоглушитель своими руками

Шумоглушитель для вентиляции, монтируемой в личном жилище, можно сделать без помощи других, не применяя дорогостоящих материалов. Это в особенности комфортно, когда вентиляция имеет неординарные размеры, а для производства устройства заводским оковём требуется ожидать около 2–3 недель. К тому же цена самодельного шумоглушителя в 2–3 раза ниже промышленного аналога.

к меню ↑

5.1 Нужный материал и инструмент

Для самодельного шумоглушителя потребуются последующие материалы:

• покрытыя цинком сетка с ячейками 10×10, 20×20 либо 30×30 мм;
• труба вентиляции поперечником 80–150 мм длиной 400–500 мм;
• покрытыя цинком труба поперечником 150–250 мм длиной 500–1000 мм;
• пластмассовая панель для откосов шириной 150–250 мм длиной 400–500 мм;
• пароизоляционный материал длиной 1 п. м;
• базальтовая вата от производителя в рулонах шириной 50–100 мм;
• дюралевая клейкая лента;
• санитарный герметик;
• пластмассовые хомуты 8–16 шт.

Из ручного инструмента будет нужно приготовить ножницы по металлу, электролобзик, механический пистолет для герметика. Если ранее уже был проведён акустический расчёт, то это очень упростит процесс производства, потому что не придётся подбирать характеристики опытным оковём.
