1 Что такое точка росы

Точка росы — температура, при которой начинается образование конденсата.

Термин обозначает температуру, при которой наступает предельное насыщение воздуха водяным паром. При охлаждении его ниже критичной точки образуются капли на предметах либо туман.

Явление основано на том факте, что наибольшая вместимость пара в куб. м воздуха изменяется с его температурой.

Примеры (данные приведены в граммах):

1. -5°С — 3,25.
2. 0°С — 4,85.
3. +10°С — 9,41.
4. +22°С — 19,44.
5. +28°С — 27,26.

Показатель относительной влажности значит, какую долю текущее удельное количество пара составляет от очень вероятного. К примеру, если этот параметр равен 34,5% при +28°С, содержание пара в воздухе будет равно 27,26*0,345=9,4047 г/куб. м. Исходя из приведенного списка, при охлаждении до +10°С относительная влажность достигнет приблизительно 100%, т.е. данная температура при таких критериях является точкой росы. Если воздух охладится еще посильнее, количество пара станет лишним, и часть его выпадет в конденсат.

к меню ↑

1.1 Где должна находится точка росы

Безупречным местом появления точки росы в стенке является теплоизолятор, расположенный со наружной стороны стенки. Толщина теплоизолятора на стенке должна быть такая, что бы в самое прохладное время конденсат не сдвигался в саму стенку либо если сдвигался, то не на долгое время.

Строения владеют паропроницаемостью, которая находится в зависимости от типа строительного материала.

В случае наличия в их толще участков с температурой насыщения либо ниже он конденсируется, что приводит к таким последствиям:

1. Понижению теплового сопротивления конструкции.
2. Сокращению срока службы строительного материала. При похолодании вода преобразуется в лед и расширяется, вызывая внутренние разрушения.
3. Развитию колоний плесени и грибка (при увлажнении поверхности).

Строй материалы имеют разную паропроницаемость. Меньший показатель у томного железобетона (панельные дома) — 0,03 мг/м*ч*Па, больший — у газобетонных блоков — 0,23 (при плотности 400 кг/куб. м).

Сельское хозяйство

При понижении температуры воздуха влага конденсируется на побегах и листьях растений. При нередких повторениях это провоцирует заболевания. Таким макаром, познание точки конденсации водяного пара позволяет планировать профилактические и целительные мероприятия.

Влага конденсируется на листьях растений.

В засушливых регионах, напротив, конденсация атмосферной воды может отчасти поменять систему орошения. Селекционеры работают над выведением видов, способных усваивать воду таким макаром. Тогда познание критичной точки поможет найти нужную производительность поливальных установок, если прогноз погоды в последнее время не предсказывает дождиков.

Меры защиты неких растений, к примеру винограда, тоже планируют с учетом данного параметра. Если он высочайший, означает, воздух содержит много воды, и повреждения от заморозков, в т.ч. радиационных, будут умеренными.

При низком расположении зоны конденсации пара укутывают побеги или поливают участок.

к меню ↑

1.5 Механизм образования

Итак, что все-таки происходит, когда ночкой либо ранешным днем температура воздуха падает? Другими словами что такое точка росы по воззрению физики, и какие процессы происходят при ее достижении? Очень достойные внимания. Поблизости поверхности более прохладных предметов появляется узкий слой газа той же температуры. Его толщина может быть маленькой, но конкретно в нем появляется конденсат, выпадающий на поверхность предмета. На улице это сначала могут быть камешки, железные конструкции, травка. Так происходит, если температура воздуха выше точки росы. Зимой же все происходит незначительно по-другому. Это явление можно следить при дыхании на морозе, когда изо рта выходит пар. Одномоментно охлаждаясь, вода в газообразном состоянии преобразуется в мелкие капельки. Нечто схожее происходит и высоко в атмосфере при образовании туч.

к меню ↑

1.6 Причины воздействия

Но почему же так происходит? Сначала на образование конденсата влияет температура среды и предметов. Не считая того, принципиальное значение имеет относительная и абсолютная влажность воздуха. Чем выше эти характеристики, тем выше температура точки росы. При стопроцентной влажности этот показатель будет совпадать с фактическими погодными критериями.

Также значение имеет давление, сначала если нужно произвести расчет температуры точки росы в критериях сжатого воздуха. Физики продолжают проводить опыты в самых различных критериях. И в таком случае различают разновидности атмосферного показателя и его же под давлением. При иных равных критериях 2-ой показатель будет намного ниже.

к меню ↑

1.7 Комфортабельные значения для человека

Большая часть людей ощущает себя отлично при последующих критериях:

• температуре воздуха +22°С;
• относительной влажности 50%.

Для таких характеристик пар начинает конденсироваться при +10,5°С.

к меню ↑

1.8 Нахождение в стенке

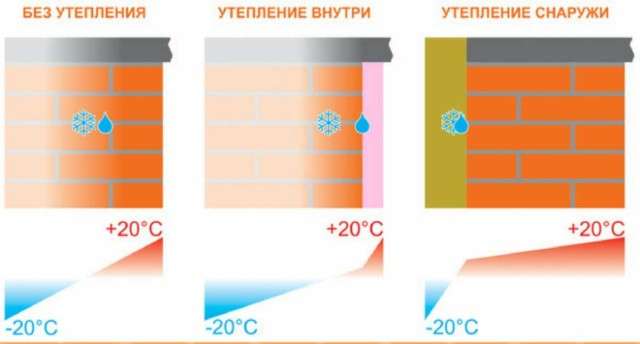

Для большего осознания данного процесса разглядим несколько вариантов, как может размещаться точка росы в стенке.

1. Здание не утеплено. Если кирпичные, блочные и древесные стенки не имеют дополнительной термоизоляции, то разыскиваемое место будет зависеть от погодных критерий. При отсутствии резких конфигураций температурного режима оно будет размещено у внешней поверхности перекрытия, при всем этом снутри помещений будет комфортабельно и тепло. При значимом похолодании проблемный участок будет сдвинут к внутренней поверхности стенки, что приведет к неизменному намоканию поверхностей и возникновению конденсата.
2. Здание утеплено снаружи. Если дом имеет фасадное утепление, тогда размещение конденсационного участка будет зависеть от толщины термоизоляции. При соблюдении технологии внешнего утепления он будет находиться снутри изоляционной прослойки. В неприятном случае понизить теплопотери в помещении будет довольно трудно.
3. Здание утеплено снутри. При внутреннем утеплении участок будет размещен меж утепляющим материалом и серединой перекрытия. Это не самый подходящий вариант, так как существенное понижение температуры на улице приведет к образованию конденсата на месте соединения изолятора и стенки. Это может стать предпосылкой разрушения теплоизолятора прямо до поверхности перекрытия. Внутреннее утепление может быть только при наличии действенной отопительной системы, которая обеспечит поддержание хорошей температуры нагрева воздуха во всех помещениях.

Для того что бы найти в какой части планируемой стенки будет находится точка росы и выделение конденсата, следует знать два показателя.

1. Температура точки росы в нашем регионе, с интересующими нас показателями влажности и температуры воздуха снутри помещения. Данный показатель мы можем поглядеть в таблице выше. Назовем этот показатель – Тр ( точка росы)

1. Температура воздуха, которая возникнет на границе 2-ух слоев стенки, при интересующих нас показателях. Назовем этот показатель – Тс ( точка меж слоями)

В этом случае, если толщина утепления выбрана нормально, точка росы будет находиться в самом теплоизоляторе. Стенка будет оставаться полностью сухой в протяжении всего прохладного периода, даже при резком похолодании точка росы не достигнет внутренней поверхности стенки.

Если толщина термоизоляции была рассчитана некорректно, могут появиться некие препядствия. Точка росы переместится на границу стыка теплоизоляционного материала и наружной стороны стенки. В полостях меж 2-мя материалами может появляться конденсат и накапливаться влага. В зимний период, когда температура падает ниже нуля, влага будет расширяться и преобразовываться в лёд, содействуя разрушению термоизоляции и отчасти стенки. Не считая этого, неизменная влажность поверхностей приведёт к образованию плесени.

При полном несоблюдении технологии и наигрубейших ошибках в расчётах вероятны варианты смещения точки росы к внутренней поверхности стенки, что приведёт к образованию конденсата на ней.

Внутреннее утепление стенок

Утеплять стенку изнутри — вначале не самый идеальный вариант. Если слой термоизоляции будет узким, точка росы будет находиться на границе изоляционного материала и внутренней поверхности стенки. Тёплый воздух в комнате при узком слое термоизоляции фактически не будет достигать внутренней стороны стенки, приводя к последующим последствиям:

• высочайшая возможность намокания и вымерзания стенки;
• увлажнение и, как следствие, разрушение самого теплоизолятора;
• хорошие условия для развития плесневых колоний.

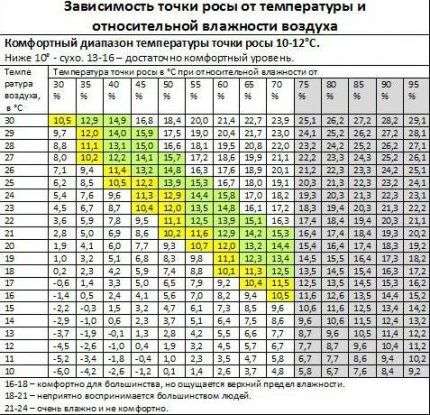

Выяснить число точки росы можно благодаря данным из таблицы, представленной в СП 23-101-2004. Необходимо избрать значение на скрещении температуры и влажности к меню ↑

3.3 Метод №3 – измерительные приборы

На данный момент существует некоторое количество видов особых аппаратов для проведения таких замеров. К примеру, некие модели тепловизоров, не считая главных черт, могут показывать и локализацию точки росы, и термограмму помещения. Их употребляют проф строители и спецы по теплотехнике.

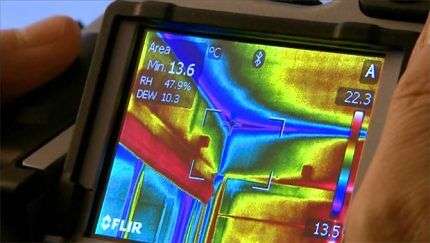

Тепловизор представляет собой проф прибор, с помощью которого можно сделать теплограмму помещения. В неких моделях есть функция расчёта точки росы

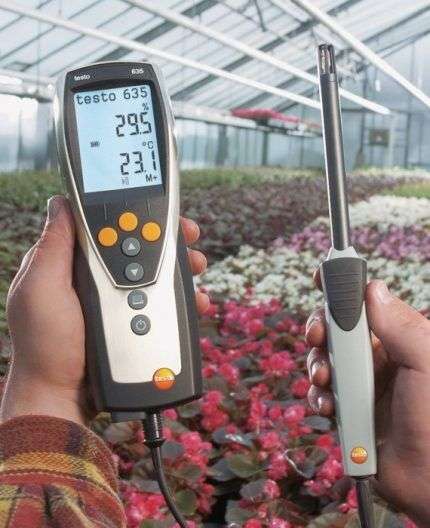

А портативный теплогигрометр поможет выяснить не только лишь температуру и влажность в помещении, а и вычислит точку росы.

Психрометр поможет измерить два главных показателя в помещении: влажность и температуру воздуха. Прибор состоит из мокроватого и сухого термометров в одном блоке.

С помощью мобильного теплогигрометра просто выяснить влажность и температуру на всех участках стенки, крыши в любом помещении к меню ↑

3.4 Метод №4 – расчеты по онлайн калькулятору

Сервисов, предоставляющих такие калькуляторы, сильно много. При всем этом таковой метод считается одним из более ненадёжных, ведь в качестве результата вы сможете получить числа с потолка либо же с большой погрешностью.

Если вы неуверенны в приобретенных результатах, то доверьтесь экспертам и обратитесь в специализированную компанию. Они проведут анализ стенок и предложат сбалансированный вариант.

к меню ↑

4 Расчет точки росы

Существует несколько методов определения параметра.

к меню ↑

4.1 По математической формуле

Используют последующее выражение:

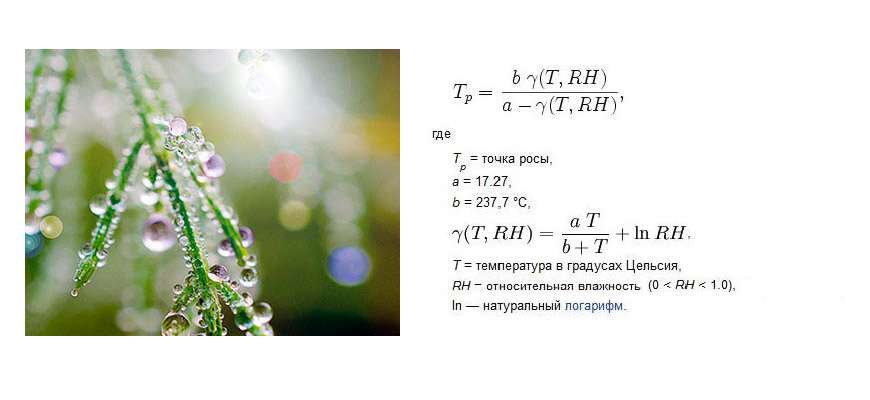

Tp=b ((aT/b+T)+InRH)/a- ((aT/b+T)+InRH), где

Тр — точка росы, °С;

Расчет точки росы происходит по математическим формулам.

A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;

RH — относительная влажность воздуха в толиках единицы;

Т — температура воздуха, °С;

Ln — натуральный логарифм.

Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.

к меню ↑

4.2 Программы-калькуляторы

Спец приложения создают вычисления автоматом. Юзеру нужно ввести начальные данные и надавить кнопку «Старт». Не считая числового результата, программки показывают графики зависимости влажности от степени нагретости воздуха. Такая форма представления инфы является более приятной.

к меню ↑

4.3 При помощи онлайн-калькулятора

Вычислительные сервисы имеются на многих веб-сайтах. Они избавляют юзера от необходимости брать и закачивать программку.

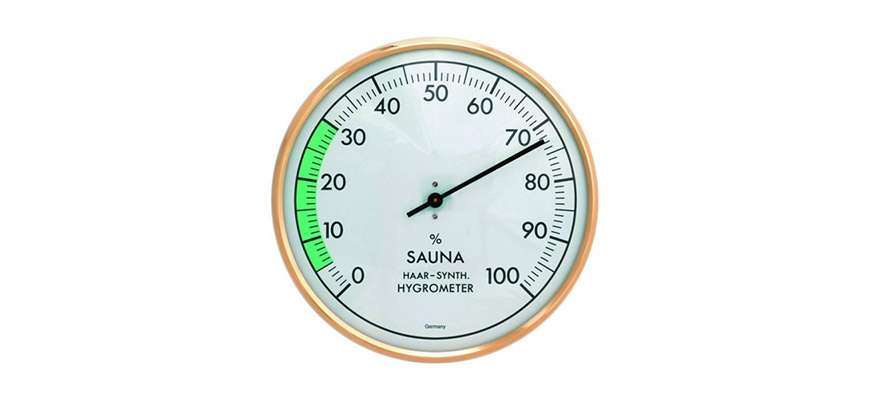

Гигрометр — измерительный прибор, созданный для определения влажности воздуха.

Влажность определяют при помощи устройств:

1. Гигрометра. Электрическое устройство комфортно в использовании, но вычисления производит с большой погрешностью.
2. Психрометра. Он состоит из 2 спиртовых термометров. Пробирку 1-го обкручивают увлажненной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Означает, и разница в показаниях будет больше. Итог ищут в справочнике вручную. Определенная при помощи психрометра разыскиваемая точка является более четкой.

к меню ↑

4.5 Нужные замеры для просчетов

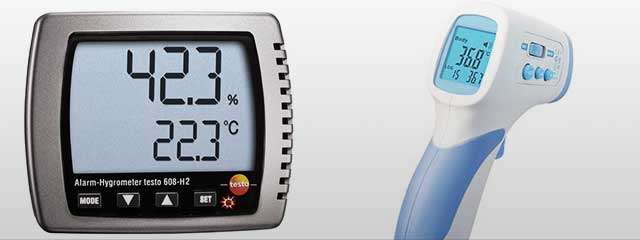

Для получения значения точки нужно провести главные замеры температурного и влажностного режима снутри помещений. Для этого будет нужно последующее оборудование:

• Гигрометр.
• Обыденный и бесконтактный указатель температуры.

В неутепленных стенках точка росы находится снутри конструкции.

Произнесенное не относится к каркасному дому, стенки которого состоят из теплоизолятора и паронепроницаемой обшивки.

к меню ↑

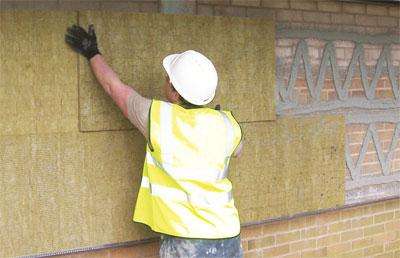

5.2 В утепленных снаружи стенках

В этом варианте критичная точка сдвигается в сторону улицы.

Она может размещаться:

1. В теплоизоляторе. Это лучший вариант. Влага в стенке не конденсируется, потому конструкция служит весь положенный срок. Условием выноса точки конденсации пара за границы основного материала является большая толщина теплоизолятора.
2. В стенке. Данное положение наблюдается при недостаточной толщине теплоизолятора. Зона образования воды может занимать хоть какое положение (прямо до внутренней поверхности).

Теплоизолятор должен превосходить основной материал стенки по коэффициенту паропроницаемости. В неприятном случае влага будет скапливаться на границе меж ними. Таким макаром, нельзя утеплять пенопластом, коэффициент паропроницаемости которого составляет 0,05 мг/м*ч*Па, стенки из кирпича (0,17) и газобетона (0,11-0,23).

В утепленных снаружи стенках критичная точка сдвигается в сторону улицы. к меню ↑

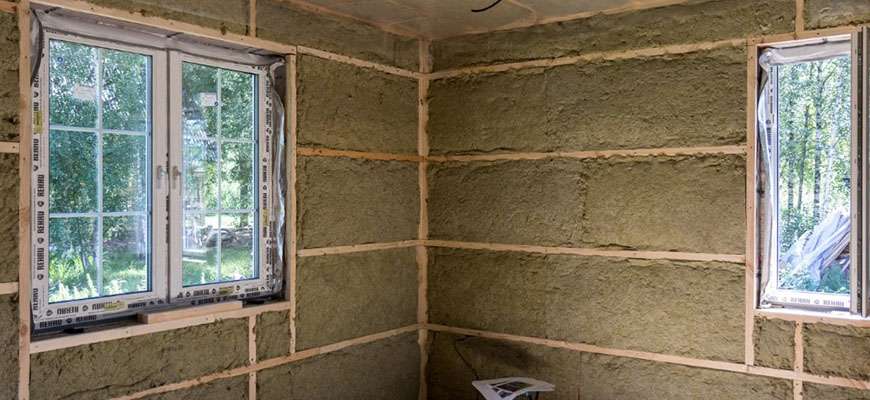

5.3 В утепленных изнутри стенках

Критичная точка сдвигается в сторону помещения. Вероятные варианты:

1. В стенке поближе к внутренней поверхности. Огромную часть времени конструкция остается сухой, но в экстремальные холода намокает.
2. На внутренней поверхности основного материала. Влага не сохнет всю зимнюю пору.
3. В теплоизоляторе. Конструкция всю зимнюю пору остается влажной. В экстремальные холода намокает и теплоизолятор.

К внутреннему утеплению прибегают исключительно в последнем случае. К примеру, если внешней стороной стенка выходит в шахту лифта. В других ситуациях теплоизолятор располагают снаружи, по другому срок службы конструкции очень сокращается.

В утепленных изнутри стенках точка сдвигается в сторону помещения. к меню ↑

5.4 В пластмассовых окнах

Металлопластиковые окна представляют собой паронепроницаемые изделия.

Потому имеются только 2 варианта температуры поверхности изнутри:

1. Выше критичной величины.
2. Ниже этого параметра.

Во 2-м случае окна «потеют».

к меню ↑

6 Вред точки росы для стенок дома

Мы разобрались, что точка росы может размещаться в 3-х различных участках стенки:

1. в внешнем теплоизоляторе стенки
2. в стенке, поближе к внешней части
3. в стенке, поближе внутренней части

В каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если в одном месте она будет безобидна, то снутри дома либо в стенке будет оказывать определенные разрушительные последствия на целостность стенки. Ниже, разберем поведение точки росы в каждом из перечисленных мест.

к меню ↑

6.1 Точка росы в внешнем теплоизоляторе

Это самое невредное для дома нахождение точки росы. В данном случае:

• Конденсат при появлении точки росы появляется, конкретно, в самом теплоизоляторе.
• Теплоизолятор не гигроскопичен, поэтому влага не задерживается в конструктиве стенки и испаряется при изменении температуры воздуха.
• За счет пароизоляционных параметров теплоизолятора, влажность, которая появляется при испарении конденсата, выходит на улицу и не ведет взаимодействие со стенкой дома.
• Стенки дома сухие в течении всего года, как с внешней так и со внутренней стороны
• Стенки сохраняют свою крепкость и целостность многие десятилетия

к меню ↑

6.2 Точка росы в стенке дома, поближе к внешней стороне

• Поведение стенки почти во всем находится в зависимости от материала, из которого она выложена. Лучше переносят точку росы, стенки из плотных и томных строй материалов, таких как кирпич, керамзитобетон, камень, дерево. Так как они наименее подвержены разрушению и имеют больший коэффициент морозостойкости.
• Стенки домов возведенных из пористых материалов, отлично поглощающих воду и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть мало маленьким.

разрушение стенки под воздействием влажности

• При появлении конденсата снутри стенки, материал стенки насыщается жидкостью. При следующем снижении температуры воздуха ниже нуля, скопленная жидкость леденеет и возрастает в объемах. Роста объема воды разрушает хоть какой стеновой материал изнутри. Это приводит к образованию как маленьких, так и больших трещинок в структуре стенки. Стенки крошатся и совсем теряют свою крепкость.
• В случае если стенка, в какой точка росы снутри и утеплена снаружи, то теплоизолятор не будет препятствовать выходу накопившей воды наружу. Потому, вся жидкость будет накапливаться на поверхности, меж теплоизолятором и стенкой. Это тянет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для строения, так и для здоровья человека.
• Если стенка дома не утеплена снаружи, то жидкость будет выходить с увеличением температуры воздуха, но это не убережет стенку от внутреннего разрушения после замерзания воды. Подобные испарения воды, из увлажненной стенки, мы можем следить в виде налета белоснежного цвета на кирпичных стенках.

к меню ↑

6.3 Точка росы в стенке дома, поближе к внутренней поверхности

Появляется, когда пар проходит середину толщины стенки и конденсат начинает создаваться уже поближе к поверхности стенки, которая находится снутри дома.

Последствия точки росы для внутренней отделки дома:

• Насыщенная влажностью кладка начинает выделять на внутренней стенке, в доме жидкость в виде капель воды.
• Влажная поверхность стенки разрушает внутреннюю отделку помещения: шпаклевку, обои другие материалы отделки.
• На стенках и в углах появляется плесень и грибок, от которых уже будет очень тяжело избавиться
• В доме возникает противный ветхий запах разложения, который вредоносен для здоровья.
• Снижается общая температура тепла в доме.

плесень на стенке снутри дома

Самые разрушительные и вредные последствия для дома это когда точка росы находится поближе к внутренней поверхности стенки.

Точка росы – принципиальный параметр, который следует учесть при проектировании и строительстве стенок, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критичным последствиям для всего строения

к меню ↑

7 Главные различия относительной и абсолютной влажности

Сначала необходимо отметить основную разницу меж 2-мя понятиями, описывающими уровень влажности воздуха, другими словами абсолютной и относительной влажностью. Абсолютная влажность выражается в г / м³ и значит количество воды, растворенной в 1 м³ воздуха. Относительная влажность выражается в процентах и ​​информирует о соотношении количества воды, содержащейся в воздухе, к наибольшему количеству, которое может быть в нем найдено, с учетом текущей температуры. Насыщенность воздуха паром должна быть в спектре от 40 до 60%.

Абсолютная влажность — количество водяного пара в 1 м³ воздуха.

Относительная влажность — отношение текущего давления пара к наибольшему давлению пара при данной температуре.

Исходя из этого уществует тесноватая связь меж абсолютной и относительной влажностью. Чем выше температура воздуха, тем больше воды может быть растворено в нем, что значит, что та же абсолютная влажность при 18 ° C значит более высшую относительную влажность, чем при 22 ° C. К примеру, для поддержания относительной влажности 50% при 18 ° C довольно, чтоб абсолютная влажность составляла 7, 66 г / м³. В то время как при повышении температуры до 22 ° C, для поддержания той же относительной влажности на каждый 1 м³ уже должно быть 9, 68 г воды (т. е. абсолютная влажность должна повысится на 2. 02 г/м³).

Также необходимо отметить, что температура, до которой воздух был должен бы охладиться, чтоб количество содержащейся в нем воды давало относительную влажность 100%, является так именуемой точкой росы.

к меню ↑

7.1 Почему абсолютная влажность принципиальна? Что происходит, когда воды очень много либо очень не достаточно?

Поддержание хорошей влажности воздуха очень принципиальна для здоровья человека. Очень сухой воздух вызывает недомогания, такие как першение в горле, сухой кашель и раздражение глаз, и негативно оказывает влияние на состояние кожи. С другой стороны, лишне увлажненный воздух приводит к головным болям, чувству холода и время от времени болезней верхних дыхательных путей. Не считая того, чрезмерная влажность содействует развитию плесени и грибков, которые понижают иммунитет и нарушают работу дыхательной системы, а в последних случаях приводят к поражению почек и печени.

к меню ↑

7.2 Как держать под контролем относительную влажность?

Итак мы уже знаем как принципиально поддерживать правильную влажность, сейчас перейдём к последующему шагу и узнаем, как проверить уровень влажности. Контроль влажности воздуха обеспечивается устройствами, которые именуются гигрометрами. Самые обыкновенные гигрометры можно приобрести наименее чем за 5$. Более продвинутые и поболее дорогие гигрометры предоставляют больше способностей, так как они позволяют, к примеру, держать под контролем абсолютную влажность, температуру воздуха и даже точку росы.

к меню ↑

7.3 Как поддерживать правильную влажность?

Многие люди пробуют противодействовать понижению влажности при помощи традиционных средств, некие из которых были известны в течение многих поколений. В особенности популярны навесные влажные полотенца либо глиняние емкости с водой на нагревателях. К огорчению, не все эти способы эффективны, и, не считая того, такие деяния не позволяют держать под контролем влажность. Но сейчас существует целый ряд устройств (увлажнителей воздуха), которые позволяют увлажнить воздух в помещении более отлично и комфортно и при всем этом даже очистить его.
