1 Что такое приточная вентиляция с подогревом воздуха?

Вентиляция с притоком воздушных масс отличается от стандартных систем кондиционирования. Принцип ее работы заключается в черпании воздуха снаружи. Таким макаром, кроме остывания и подогрева такая вентиляция обогащает помещение кислородом, в то время, как обыденные кондиционные системы просто циркулируют воздух места помещения.

Нагрев приточного воздуха осуществляется в вентиляционном блоке. Вентиляционный блок приточной вентиляции с обогревом обладает высочайшей теплоотдачей. Потому, даже во время сильных морозов, вентиляция беспрерывно подает массы свежайшего жаркого воздуха.

Вентиляция с подогревом выполняться за счет воздухообмена. Циркуляция и подогрев притока воздушных масс осуществляется в приточно – вытяжных установках с рекуператором. Черпаемый снаружи воздух греется в рекуператоре, за счет температуры выводящихся воздушных масс. Рекуператор препятствует смешиванию «отработанного» и приточного свежайшего воздуха.

Другой метод подогрева приточной вентиляции – при помощи рециркуляции. При данном способе подогрева происходит смешивание новых воздушных масс с «отработанными». Приток воздуха из улицы греется до подходящей температуры и подается в помещение.

к меню ↑

1.1 В каких случаях применяется?

Вентиляционное устройство с обогревом употребляет обогащённый кислородом воздух снаружи в отличие от систем кондиционирования, которые перегоняют через себя отработанный воздух. Такие системы употребляются в личных домах, кабинетах, где требуется часто поддерживать локальный климат, где повсевременно нужен свежайший воздух комфортабельной температуры.

Кропотливо обмысленная конструкция устройства не позволяет смешиваться свежайшему воздуху, обогащённому кислородом и прогретому до подходящей температуры, с уже отработанным. Это обеспечивает постоянный приток кислорода вовнутрь замкнутого места.

Внимание

Такая система проветривания нужна в помещениях, где установлены пластмассовые окна, которые герметично запираются и препятствуют поступлению свежайшего воздуха, и в тех, где нереально часто проветривать место: в подвалах, котельных без окон.

к меню ↑

1.2 Необходимость приточной вентиляции с обогревом

Приточная вентиляция – испытанный метод обеспечения обычного воздухообмена в квартире. Замещать тяжкий спертый воздух нужно не только лишь на кухне либо в ванной комнате: во всех помещениях, где обитатели проводят основную кучу времени, необходимо заблаговременно позаботиться о подводе свежайшего воздуха с улицы.

По старенькым, принятым еще в русское время, нормам, на каждого человека, повсевременно пребывающего в жилой комнате, нужно поступление минимум 60 куб. м свежайшего воздуха в час. Схожий показатель животрепещущ для спальни либо детской комнаты.

Для зоны с повторяющимся пребыванием жильцов, к примеру, гостиной, наименьшим порогом количества приточного воздуха являются 30 куб. м/ч. Современные европейские нормы производительности системы приточной вентиляции являются более низкими и предлагают 30 и 20 куб. м/ч на человека для комнат с неизменным и повторяющимся пребыванием соответственно.

Но даже сниженный приток свежайшего воздуха с улицы может значительно сказаться на температуре во всей квартире. Прохладные воздушные массы усиливают нагрузку на систему отопления, снижая ее эффективность. В итоге нерационально расходуется энергия, которая затрачивается на прогрев охлажденного приточкой воздуха.

Дополнительно пребывание в помещении с низкой температурой воздуха может стать предпосылкой переохлаждения и спровоцировать появление определенных болезней.

Прохладное помещение и завышенная влажность из-за плохой вентиляции являются безупречной средой для развития плесени, которая не только лишь портит ремонт, да и наносит значимый вред здоровью

Решить эти задачи можно при помощи нагревателя воздуха, который устанавливается на приточную вентиляцию квартиры. Для российского климата схожий узел в системе вентиляции является острой необходимостью. При осязаемом понижении температуры по ту сторону окна нагревающий воздух элемент станет единственным действенным методом предупредить сквозняки и сохранить тепло в доме.

Вентиляционная система с нагревателем воздуха позволяет сразу восполнить теплоотдачи и насыщать внутренний климат нужным объемом новых воздушных масс.

В квартире

Для жилых квартир и домов время от времени довольно пассивной вентиляции. Из модульных систем подходят агрегаты с производительностью до 100 м3/час на каждые 5-7 м2 площади.

к меню ↑

1.7 Аппараты с рекуператором

Нагревание приточных масс может происходить благодаря рекуператору. Это оборудование можно поделить на два вида:

В текущее время очень пользующейся популярностью системой вентиляции является приточная система, оборудованная рекуператором. Вправду, температура в квартире, ежегодно составляет от +18С до +27С. Почему бы это не использовать в приточно-вытяжной системе вентиляции. Как это работает?

Воздух, поступая из вне, проходит через рекуператор, в каком теплый воздух из помещения обогревает входящий прохладный, не смешиваясь меж собой. В летний период все происходит, напротив: с квартиры, воздух выходит теплый и охлаждается входящим с улицы. Все максимально просто. Рекуператоры бывают 3-х типов:

1. Пластинчатый.

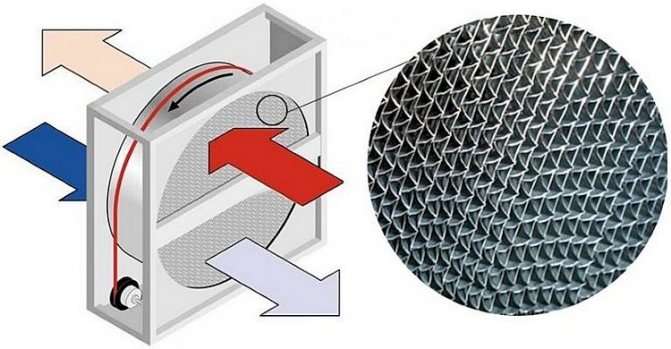

2. Роторный.
3. С промежными теплоносителями.

Более дешевенький и соответственно пользующийся популярностью это рекуператор пластинчатый, но, по сути, более действенный – агрегат роторный. В отличие от собственного дешевенького собрата, роторный рекуператор может работать при температуре ниже – 15С. Внедрение такового прибора позволяет сохранить до половины тепла либо холода в квартире, по этому можно существенно сберегать на газе, электричестве, на установке кондюков и сплит-систем либо обогревателей.

к меню ↑

1.8 Виды систем

Приточная вентиляционная установка с обогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет огромное производственное помещение, либо офисный центр, а может быть персональная, к примеру, в квартиру либо в личный дом.

Кроме этого, все системы вентилирования с обогревом разделяются на последующие типы:

1. С рекуперацией. На самом деле, это система термообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит таковой вариант только для регионов с не очень прохладной зимой. Эти системы относятся к пассивным вентиляционным схемам. Идеальнее всего их располагать около батарей отопления.

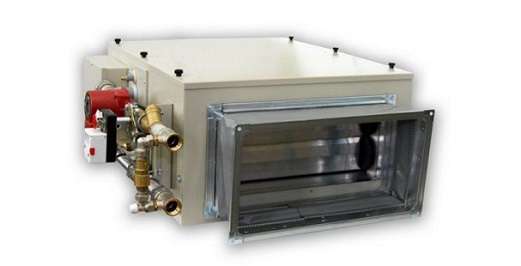

2. Водяные. Такая приточка с обогревом работает либо от бойлера, либо от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным обогревом воздуха пользуется особенной популярностью у потребителей.
3. Электронные. Требуют расход электричества довольно значимый. По механизму работы это обычный электронный тэн, который нагревает воздух при его неизменном движении.

До того как приостановить собственный выбор на одной определенной модели, рекомендуется сесть и посчитать, сколько электроэнергии придется издержать, чтоб подогреть вашу квартиру либо личный дом.

Могут различаться приточные вентиляции и по методу нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха делается с помощью вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели либо автоматические, которые управляются с помощью пульта либо со специального приложения на телефоне.

Достоинства стеновых проветривателей:

• энергонезависимость;
• надежность, частота обслуживания – 1 раз в год (чистка фильтра);
• доступная цена изделия;
• сопоставимость с хоть какими вентиляционными системами – естественной, механической, комбинированной.

В противовес бессчетным плюсам пассивный клапан приточной вентиляции имеет 2 важных недочета: подает прохладный воздух плюс время от времени обмерзает при низких температурах. Правда, иней возникает от излишка воды (конденсата), оставшейся в помещении по различным причинам. Обозначенный аспект мы разглядим ниже, в аннотации по монтажу проветривателя своими руками.

Переточные элементы вентиляции

Межкомнатная дверь с плотными притворами без вентиляционного зазора (либо решеток) нарушает воздухообмен снутри квартиры. Если перекрыть потоки, передвигающиеся из жилых комнат к вытяжным шахтам кухни и ванной, вентиляция в доме не станет работать.

Приточно-вытяжные клапаны с рекуперацией тепла

Случаются ситуации, когда в личном доме вначале отсутствуют вытяжные вентканалы. Квартирная вентиляция тоже бывает неэффективной – тяга в шахтах верхних этажей достаточно слабенькая. Неувязка решается установкой приточно-вытяжных агрегатов реверсивного типа.

Конструктивно установка близка к проветривателю, только снутри трубы размещен осевой вентилятор и глиняний аккумулятор тепла, изображенный на фото. Стеновой реверсивный клапан может работать в 3 режимах:

1. Только приток + фильтрация внешнего воздуха.
2. Только вытяжка из комнаты на улицу.
3. Теплоутилизация – комбинированный режим, приток и вытяжка работает попеременно.

к меню ↑

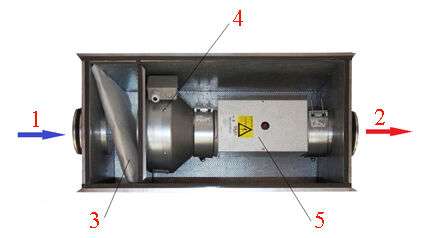

1.9 Из чего состоит такая вентиляция?

1. Элемент вентиляционной сети, конкретно граничащий с улицей — это воздухозаборная решетка. Эта деталь может владеть различными размерами и формами. Предназначена она не только лишь для увеличения эстетичности выхода воздуховода, да и защищает систему от попадания в нее осадков, птиц, животных, также сторонних предметов.

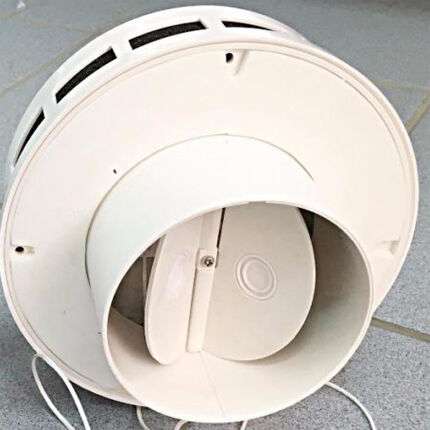

2. Дальше поток проходит через особый пропускной клапан вентиляции. Он служит для отсечения уличного воздуха, на то время, когда система отключается. Тем клапан предутверждает поступление прохладных потоков в помещения зимой. Часто данное устройство оснащается электроприводом, дающим возможность управлять им автоматом.

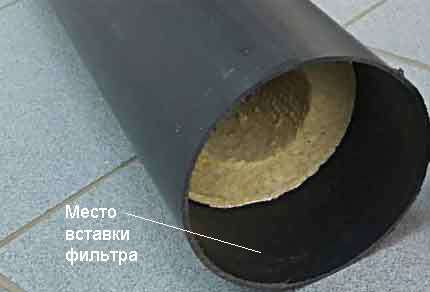

3. Последующий элемент современной приточной вентиляционной системы – это фильтр. Он дает возможность защитить от загрязнений саму конструкцию сети, также вентилируемые комнаты. Более всераспространены угольные фильтры, их следует подменять, по мере отработки.
4. За обогрев воздуха в приточной вентиляции отвечает калорифер. Данное устройство способно нагревать зимой нагнетаемые потоки до +29 градусов. Этот прибор по механизму работы может быть электронным или водяным.

Промышленная сверхтехнологичная система притока и обработки внешнего воздуха, оснащённая настоящей автоматикой, способная размеренно работать при поддержке повторяющегося обслуживания

Пожалуй, для личного дома на одну семью такая обработка воздуха полностью допустима.

А вот для реализации в городской квартире – это уже задачка трудноразрешимая. Обоснована сложность задачки для городского обитателя различными аспектами – как техническими, так и экономическими.

Конструктивные особенности «приточки» с обогревом

Для наилучшего осознания трудности задачки разглядим традиционную конструкцию приточной установки с функциями дополнительной обработки уличного воздуха.

Сначала, следует принять во внимание чисто монтажный фактор. Всё-таки система обработки воздуха – это достаточно габаритная установка, под которую требуется выделение части площади помещения.

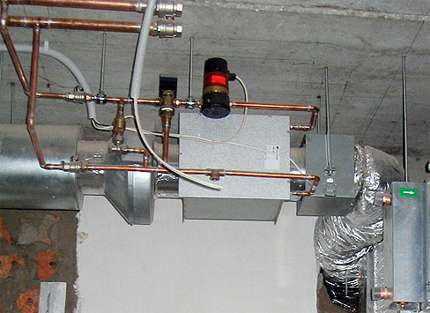

Выполнение приточной установки, где в качестве обогревателя воздушного потока применяется водяной калорифер. Этот вариант, но, очень проблематично воплотить для городских критерий, но может быть для личного дома на одну семью

Водяной обогрев просит надёжного контроля, неотклонимую защиту от «размораживания» водяного контура. Для заслуги высочайшей эффективности нагрева, водяной контур нужно делать многоходовой, многорядной конструкцией. Такое устройство нагрева непременно должно быть съёмным. Советуем ознакомиться с видами водяных нагревателей для приточки и их механизмом работы.

Несколько наименьшими сложностями обещает обернуться внедрение электронного подогревателя в конструкцию домашней приточной системы. Но в данном случае безизбежно вырастет потребление электричества, а соответственно и каждомесячные суммы издержек.

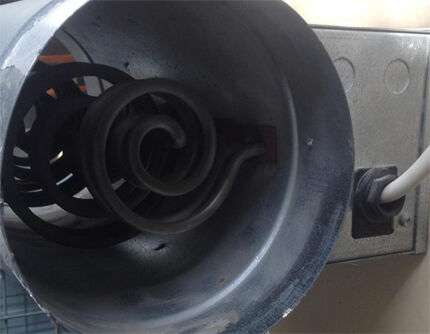

Для обеспечения прогрева приточного воздуха электронным методом будет нужно установка массивных электронных нагревателей (ТЭН).

Пример квартирного проекта «приточки» с обогревом

Современный рынок технологического оборудования, а именно, разных по выполнению вентиляторов и электронных ТЭНов, на теоретическом уровне позволяет воплотить проект домашней «тёплой приточки». К примеру, полностью можно разглядеть конструкцию на базе канального вентилятора.

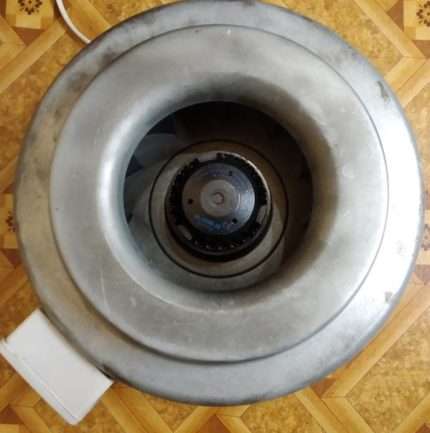

Таким смотрится выполнение канального осевого вентилятора – устройства, на теоретическом уровне применимого для производства домашней приточной установки с обогревом

Конструкция осевого вентилятора, например, конторы «Dospel», успешно подходит для квартирного проекта. Этот прибор компактный, облегчённый, малошумящий. Техника отличается относительно малым потреблением энергии при довольно высочайшей производительности. Поддерживает ступенчатую регулировку скорости, что также животрепещуще для домашней «приточки» при изготовлении своими руками.

Но дополнительно к осевому канальному вентилятору будет нужно подобрать электронный нагреватель (ТЭН), – конструкцию, которая бы обеспечивала всеполноценно прогрев пропускаемой вентилятором воздушной массы.

Другими словами, нужно высчитать мощность ТЭНа, достаточную для наибольшей производительности устройства «Dospel».

Для расчётов можно использовать такую формулу:

Qt = L * 0.36 * (Tv – Tn),

где: Qt – мощность ТЭНа; L – производительность канального вентилятора; Tv и Tn – температура воздуха снутри и снаружи.

к меню ↑

1.11 Характеристики вентилирования и подогрева

Вентиляция должна обеспечивать характеристики, установленные СанПиН 2019, в неприятном случае здание не будет запущенно в эксплуатацию. Нарушение работы системы приведет к штрафным санкциям от контролирующих организаций и приостановке производственных процессов.

Для промышленных объектов, публичных и офисных построек температура регламентирована зависимо от физической нагрузки:

• При сидячей работе установленный параметр 21 – 24 °С;
• Если работа связана с движением 19 – 21 °С;
• Завышенные физические усилия 17 – 19 °С;
• Неизменная физическая работа 16 – 18 °С.

Температура не регламентирована для производственных процессов, связанных с насыщенным выделением тепла.

Для квартир и домов разработаны и утверждены последующие нормы:

• В спальне для взрослых и местах отдыха температурный показатель составляет 18 – 20 °С;
• В кухне поддерживаемая температура должна соответствовать характеристикам 20 – 22 °С;
• Ванная и туалетная комнаты 24 – 26 °С;
• Столовая, гостиная 19 – 21 °С;
• Детская комната для детей 24 – 25 °С, для подростков 20 – 22 °С.

Это рациональные характеристики, на которые следует ориентироваться при проектировании отопительной системы.

Подача воздуха в различные помещения зависимо от количества присутствующих.

• В спальне на два человека приток должен составлять 60 м³/ч.
• В детской для 1-го малыша 30 м³/ч.
• В помещениях общего использования с повторяющимся пребыванием 3-х человек 60 м³/ч.
• Для туалета и ванной комнаты рекомендуемый приток 80 м³/ч. Вентилирование может врубаться временами.

к меню ↑

1.12 Экономический расчет

Вентиляция с обогревом воздуха все обширнее используется при строительстве новых построек и реконструкции устаревших зданий. Подготовительную стоимость готовой системы можно выяснить на нашем веб-сайте. Для этого наши инженеры подготовили несколько типовых проектов, в каких учли все причины, действующие на систему вентилирования. Были сформированы схемы перемещения воздушных масс для различных объектов, определен термический баланс, проведены расчеты, выбрано действенное оборудование.

Расчет сети воздуховодов

Значения производительности, которые указываются в технических свойствах вентилятора, предполагает наивысшую производительность при свободном напоре, другими словами работающий вентилятор без воздуховодов и девайсов.

Для того, чтоб подобрать вентилятор с правильным расходом, нужно произвести расчет сечений воздуховодов и утрату давление этой сети и девайсов.

Расчет нужно начать с составления наброска системы с указанием мест расположения воздуховодов, вентиляционных решеток, вентиляторов, также длин участков воздуховодов меж тройниками, потом найти расход воздуха на каждом участке сети.

Сопротивление прохождению воздуха в системе вентиляции, в главном, определяется скоростью движения воздуха в этой системе. С ускорением увеличивается и сопротивление. Это явление именуется потерей давления. Чем выше сопротивление таковой системы, тем меньше расход воздуха, перемещаемый вентилятором.

Расчет утрат на трение для воздуха в воздуховодах, также сопротивление сетевого оборудования (фильтр, шумоглушитель, нагреватель, клапан и др.) может быть произведен при помощи соответственных таблиц и диаграмм, обозначенных в каталоге. Общее падение давления можно высчитать, просуммировав характеристики сопротивления всех частей вентиляционной системы.

Начнем с выбора скорости движения воздуха в воздуховоде при помощи таблицы

Тип	Скорость воздуха, м/с
Магистральные воздуховоды	4,,0
Боковые ответвления	3,,0
Распределительные воздуховоды	1,,0
Приточные решетки	1,,0
Вытяжные решетки	1,,0
Решетка забора воздуха	3,,0

Определение скорости движения воздуха в воздуховодах происходит по формле:

V= L / *F (м/сек)

где L – расход воздуха, м³/ч; F – площадь сечения канала, м2.

Таким макаром можно подобрать сечение каналов, зная допустимую скорость движение воздуха в воздуховоде.

Предлагаем пользоваться таблицей для подбора сечения круглого воздуховода

Поперечник воздуховода, мм	Расход воздуха при скорости воздуха, м³/ч
	2 м/с	3 м/с	4 м/с	5 м/с	6 м/с
Ø мм	52	78
Ø мм	90
Ø мм
Ø мм
Ø мм
Ø мм

Таблица для подбора прямоугольного воздуховода

Сечение воздуховода, мм	Расход воздуха при скорости воздуха, м³/ч
	2 м/с	3 м/с	4 м/с	5 м/с	6 м/с
55х	43	65	87
60х	52	78
60х	88
90х

К примеру, вы избрали требуемый расход воздуха м³/ч и желаете высчитать, какое сечение круглого воздуховода нужно для корневого либо магистрального воздуховода, который будет идти от приточной системы вентиляции в помещения до первого ответвления.

Примем скорость в корневом сечении м/с. По таблице подходит воздуховод поперечником мм либо прямоугольный сечением 60х мм.

Расчет утрат

После того, как определены сечения всех ответвлений, нужно подсчитать утраты каждого участка воздуховода, включая ответвления.

Утраты на прямых участках можно найти по диаграмме ниже, где приводятся утраты в одном метре круглого воздуховода при определенном расходе воздуха.

К примеру, при расходе воздуха м.куб. и поперечнике воздуховода мм падение давления составит 0,2 Па на каждый метр воздуховода.

Для определения утрат на поворотах комфортно воспользоваться графиком ниже

Дальше подсчитываются утраты на оборотном клапане, фильтре, шумоглушителе и нагревателе по таким же диаграммам, которые приводятся в документации.

Все утраты суммируются и эта величина в Па является давлением, которое нужно продавить вентилятору для того, чтоб обеспечить требуемую производительность.

К примеру, вы обусловили общую утрату давления в Па. По диаграмме выше слева проводим прямую до скрещения с кривой ВКМ и лицезреем, что при таком давлении производительность приточной системы составит м³/ч.

Рекомендуется всегда выбирать вентилятор с припасом по производительности как минимум 30%, понизить производительность до нужного параметра всегда можно сделать при помощи тиристорного регулятора (это справедливо, если употребляется однофазовый электродвигатель).

При эксплуатации приточной системы безизбежно появляется ситуация, когда фильтр начинает равномерно засоряться, что вызывает утраты давления. Потому регулятор может посодействовать для увеличения производительности. Также следует всегда инспектировать степень его засорения, временами создавать очистку фильтра.

к меню ↑

1.13 Расчёт водяного калорифера

Расчёт мощности калорифера, нужной для подогрева определенного помещения, проводят с учётом таких данных, как:

1. Объём (масса) приточного воздуха, который нужно подогреть.
2. Исходная (наружняя) температура воздушных масс.
3. Мотивированная температура, до которой нужно разогреть воздух перед подачей в комнату.
4. Температурный режим теплоносителя.

Расчёт калорифера создают исходя из площади поверхности обогрева и подходящей мощности. Для каждой операции применяется своя формула. Высчитать мощность калорифера можно только с учётом реальных данных в определенных критериях, посреди которых более принципиальные:

• метод подключения (к центральной теплосети либо котельной);
• способ обвязки.

Расчёт мощности калорифера

Qт – термическая мощность калорифера, Вт; L – расход воздуха, м³/час ρвозд – плотность воздуха. Плотность сухого воздуха при 15 °C на уровне моря составляет 1,225 кг/м³; свозд – удельная теплоёмкость воздуха, равная 1 кДж/(кг∙К)=0,24 ккал/(кг∙°С); tвн – температура воздуха на выходе из калорифера, °C; tнар – температура внешнего воздуха, °C (температура воздуха более прохладной пятидневки обеспеченностью 0,92 согласно СП 131.13330.2012)

Расход теплоносителя на калорифер

G — расход воды на теплоснабжение калорифера, кг/ч; 3,6 — коэффициент перевода Вт в кДж/ч (для получения расхода в кг/ч); Qт – термическая мощность калорифера, Вт; св – удельная теплоёмкость воды, равная 4,187 кДж/(кг∙К)=1 ккал/(кг∙°C); tпр – температура теплоносителя (ровная линия), °C; tобр – температура теплоносителя (оборотная линия), °C.

Диаграмма процесса нагрева воздуха

Найти надобную мощность калорифера можно при помощи особых диаграмм. Количество нужной энергии (Джоулей) для нагрева 1 килограмма воздуха делается при помощи i–d диаграммы мокроватого воздуха. Расчёт делается при условии, что процесс нагрева воздуха протекает при d = const (при постоянном влагосодержании). Дальше, с учётом расчётного расхода воздуха, перевода единиц (Дж/с в кВт), определяется мощность калорифера.

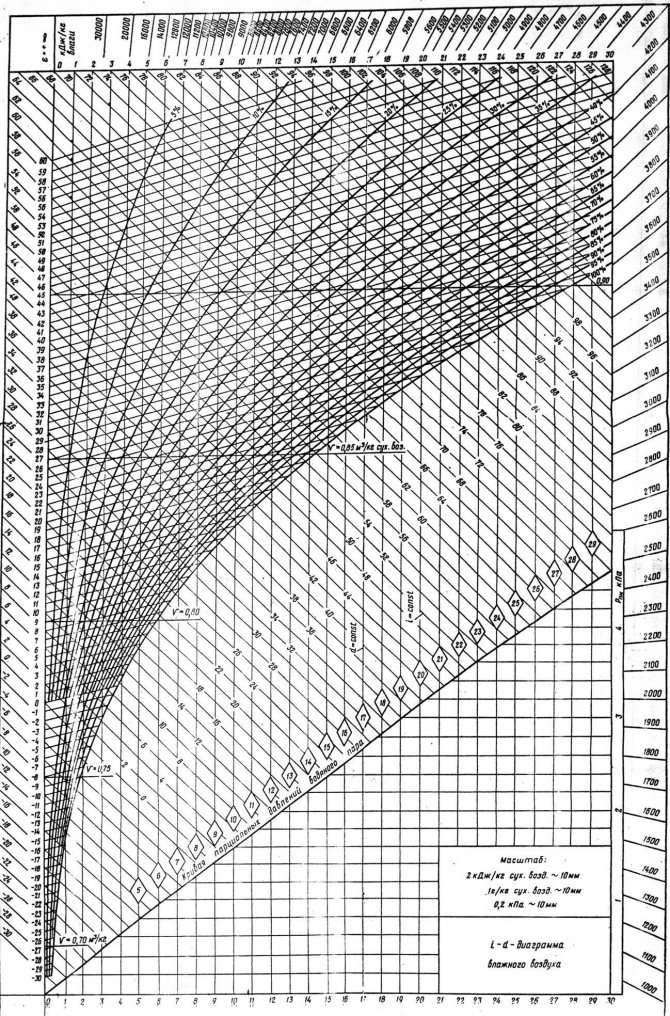

i–d диаграмма мокроватого воздуха

Для получения четких данных можно пользоваться онлайн-калькуляторами, при помощи которых можно выяснить показатель мощности, указав производительность и температуру. Потому что производительность установки в итоге постепенного износа может понижаться, рекомендуется заложить в расчёт припас мощности от 5 до 15%.

к меню ↑

1.14 Определение производительности

1-ое, что нужно сделать, это обусловиться с производительностью системы приточной вентиляции, другими словами какое конкретно количество свежайшего воздуха с улицы будет подаваться в помещения. По старенькым, еще русским нормам, в жилые помещения нужно подавать 60 м³/ч на каждого человека в помещении с неизменным пребыванием (спальня, детская) либо 30 м³/ч в помещение с повторяющимся пребыванием (гостиная, кабинет). Европейские нормы в этом плане более приклнные и требуют наименьшее количество свежайшего воздуха, в среднем м³/ч в час на каждого человека.

Примерный расчет приточного воздуха в квартире по старенькым нормам

• спальня, 2 человека: 60 х 2 = м³/ч
• детская, 1 человек: 60 м³/ч
• гостиная, 3 человека периодическое пребывание: 30 х 3 = 90 м³/ч

Итого, для трехкомнатной квартиры нужно подавать м³/ч

Расчет по европейским нормам

• спальня, 2 человека: 30 х 2 = 60 м³/ч
• детская, 1 человек: 30 м³/ч
• гостиная, 3 человека периодическое пребывание: 20 х 3 = 60 м³/ч

Итого, для квартиры нужно подавать м³/ч.

Какой способ верный и как верно подобрать расход? Мы советуем ориентироваться на место расположения самого строения. Если это здание, которое находится в районе городка с огромным трафиком, то лучше тормознуть на большем расходе воздуха. Если это тихий район либо за городом, то разумно избрать наименьший расход воздуха.

С расчетным способом мы ознакомились, еще есть нормы расхода воздуха по кратности воздухообмена. Кратность воздухообмена это величина, которая указывает сколько раз за один час должен смениться воздух.

Расчет всегда ведется либо по кратности воздухообмена либо по расчету. Выбирают большее значение.

Жилая комната (в квартире либо общежитии)	3 м3/ч на 1м2 жилых помещений
Кухня квартиры либо общежития
Ванная комната
Душевая
Туалет
Прачечная (бытовая)	7
Раздевалка комната	1,5
Кладовая	1
Гараж
Погреб

Таблица кратности воздухообмена для коммерческих либо производственных помещений

Театр, кинотеатр, конференц-зал	м3 на чел.
Офисное помещение
Банк
Ресторан
Бар, кафе, пивной зал, бильярдная
Кухонное помещение в кафе, ресторане
Универсальный магазин	1,
Аптека (торговый зал)	3
Гараж и авторемонтная мастерская
Туалет (публичный)	(либо м3 на 1 унитаз)
Танцевальный зал, дискотека
Комната для курения	10
Серверная
Спортивный зал	Более 80 м3 на 1 занимающегося и более 20 м3 на 1 зрителя
Парикмахерская (до 5 рабочих мест)	2
Парикмахерская (более 5 рабочих мест)	3
Склад
Прачечная
Бассейн
Промышленный красильный цех
Механическая мастерская
Школьный класс

к меню ↑

1.15 Цена вентиляции с обогревом воздуха

Во сколько обойдется приобретение и сервис приточной вентиляции с обогревом?

Центральная система вентиляции с обогревом воздуха – дорогостоящий вариант. Оборудование центральной вентиляции для трехкомнатной квартиры обойдется в 170–200 тыщ рублей. Необходимо будет приобрести огромное количество составляющих частей: приточную либо приточно-вытяжную установку (чем она компактнее, тем дороже), воздуховоды, фильтры, воздушные клапаны, распределительные устройства, шумоглушители и остальные комплектующие. Пригодятся средства на проектирование, установка вентиляции, дизайнерские услуги и ремонт – вентиляция большая и безобразная, ее придется прятать за навесные потолки.

Сервис центральной вентиляции тоже востребует расходов: на очистку воздуховодов и подмену фильтров, также на электроэнергию. От издержек на энергопотребление не освободит даже рекуператор: при уличной температуре ниже 10 градусов мороза он не сумеет обеспечить приемлемый нагрев приточного воздуха. Все эти вложения оправданы, когда мы имеем дело с большенными площадями, но далековато не всякая квартира нуждается в центральной вентиляции.

Зато малогабаритная приточная вентиляция с обогревом подходит для большинства квартир, домов и кабинетов. Она представлена в разных комплектациях. Бризер с нагревом стоит от 26 900 рублей. 1-го бризера довольно для комнаты площадью до 40 м2. Стандартный установка 1-го прибора стоит 4 000 рублей. Стандартный установка каждого следующего – 3 000 рублей.

Нас нередко спрашивают про энергопотребление бризера. Мы подсчитали, что с учетом нагрева расходы на электроэнергию составляют около 300 рублей за месяц (по Москве).

При наибольшей мощности нагрева, т.е. при нагревании воздуха от –40°С до +25°С бризер потребляет около 1,45 кВт. Но это быстрее расчетные числа. Обычно таковой сильный нагрев не требуется. Во-1-х, температура –40°С – уникальность даже для сибирских городов. Во-2-х, по отзывам юзеров, нет необходимости нагревать входящий воздух до уровня температуры в комнате. К примеру, если температура в комнате составляет +23°С, то нагрев воздуха в малогабаритной вентиляции довольно установить на отметке +16-18°С. Приточный воздух будет смешиваться с комнатным и греться.

к меню ↑

2 Как делается приточная вентиляция воздуха с обогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в личном доме своими руками, можно сказать, что это легко. Главное – подойти к процессу очень кропотливо и не спешить. Если некорректно сделать чертеж и произвести расчеты, устройство будет работать ошибочно, что скажется на воздухе снутри помещения и на температуре.

к меню ↑

2.1 Схемы и чертежи

До того как приступить к монтажу устройства, нужно на бумаге на сто процентов выполнить собственный план. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и создавать расчеты. На клапанах непременно пометьте наличие решеток и заслонок. В схеме должны быть учтены последующие аспекты:

1. Движение воздуха должно идти от незапятнанных помещений к загрязнённым, другими словами от спальни к кухне и санузлу.
2. Клапан приточной вентиляции с обогревом должен размещаться во всех комнатах и помещениях, где нет вытяжки.
3. Каналы вытяжки должны быть всюду схожего размера, без расширений либо сужений.

к меню ↑

2.2 Расчеты

Для того чтоб устройство на сто процентов делало свои функции, нужно как можно поточнее высчитать его мощность. Для этого пригодятся все характеристики помещения. В том числе количество этажей, площадь комнат, планировка помещения, количество людей, которые сразу могут там находиться, также наличие техники в виде компов либо станков.

к меню ↑

2.3 Установка

Для того чтоб смонтировать приточную вентиляцию, нужно иметь последующие инструменты:

1. Перфоратор.
2. Гаечные ключи.
3. Кувалда.
4. Шуруповерт.
5. Молоток.
6. Трещоточный ключ.
7. Струбцина.

Сначала, нужно приготовить место и избрать размер отверстия. С помощью алмазного бура либо перфоратора необходимо просверлить отверстие с уклоном в сторону улицы. Потом в эту дыру вставляется труба. По поперечнику она должна быть больше, чем поперечник вентилятора.

к меню ↑

3.3 Сколько воздуха пропустит?

Высчитать, сколько точно воздуха будет пропускать таковой самодельный проветриватель (без вентилятора) – трудно.

Если учитывать, сколько воздуха пропускает КПВ-125: около 36 м³/ч при поперечнике трубы 133 мм – приблизительно можно прикинуть и производительность самодельной приточки. Означает, что при 10 Па перепада давления меж улицей и комнатой (средний показатель, животрепещущий при нормально работающей вытяжной вентиляции) клапан (с воздуховодом поперечником 100 мм) будет пропускать порядка 25 м³/ч (без работающего вентилятора).

к меню ↑

3.4 Нужные инструменты и материалы для работы

Кроме упомянутых выше деталей, для сотворения и установки клапана приточной вентиляции своими руками будет нужно:

1. Ножовка (отрезать подходящий по размеру кусочек трубы).
2. Болты либо клей (для крепежного элемента внешней решетки и внутреннего оголовка).
3. Монтажная пена (для герметизации щели меж трубой проветривателя и стенкой).

к меню ↑

4 Аннотация по обустройству «приточки» с обогревом

Разглядим вариант обустройства квартиры «приточкой» с подогревом подробнее. Что нужно сделать для внедрения таковой системы? Дальше приведем пошаговую аннотацию по сборке системы.

к меню ↑

4.1 Шаг #1 — составление плана системы

Звучит обыденно, но план, пусть даже сверстанный на бумаге по-быстрому, позволяет учитывать все детали строительства.

Например, хорошо составленный план непременно учитывает наличие изоляции воздуховода, размещаемого в теле стенки на участке перехода «улица – помещение» (узел прохода).

Пример изолирования воздушного канала, сделанного на базе пластмассовой трубы круглого сечения. Полностью действенный вариант изоляции переходного участка трубы, упрощающий установка канала в стенке

Изолирование долговременным современным материалом этого участка «приточки» является неотклонимым. Отсутствие изоляции в зоне перехода угрожает образованием воды на стенах воздуховода. Эта влага будет собираться, стекать по трубе с следующим переходом к телу стенки строения, вызывая подтеки и разрушения с течением времени.

Планировка обустройства «приточки» даёт возможность заблаговременно обусловиться с размерами каждой отдельной детали, отметить точки крепления, четкое размещение деталей системы. Как итог – сокращается время на создание работ, плюс достигается высококачественная установка оборудования.

к меню ↑

4.2 Шаг #2 — подбор конструкционных частей

Технологическими компонентами в этом случае выступают:

• вентилятор;
• нагреватель (калорифер либо ТЭН);
• фильтры (лучше не только лишь грубой чистки, да и узкой чистки);
• воздушный клапан (шибер);
• воздуховоды (прямоугольного либо круглого сечения).

Любой из этих конструкционных частей подбирается по размерам, беря во внимание за ранее проведенные измерения. Не считая того, такие составляющие, как вентилятор и нагреватель, требуют подбора по производительности и мощности.

Воздушный фильтр (фильтры) допустимо сделать без помощи других, используя подходящий материал, например – сипрон. Либо же можно подобрать готовые фильтры промышленного производства. Эти изделия полностью доступны по стоимости.

Воздушный клапан (либо регулируемая заслонка), устанавливаемый перед вентилятором, также можно сделать своими руками на базе подходящего листового материала либо же подобрать в продаже готовую конструкцию.

Вот такового типа осевой вентилятор, уже оборудованный воздушным клапаном, полностью допустимо использовать для обустройства квартирной приточки с обогревом

Под домашнюю «приточку» с нагревом рекомендуется приобрести уже готовые воздуховоды, сделанные на промышленном уровне.

Обычно комфортным вариантом под квартирный установка числятся воздуховоды круглого сечения. К этим деталям потребуются держатели и крепежи, если проект предугадывает некую протяженность воздушного канала.

к меню ↑

4.3 Шаг #3 — сборка квартирной приточной вентиляции

Разглядим пример монтажа системы с малой протяженностью воздуховодов в квартире.

Так, для начала требуется пробить отверстие в стенке помещения, где подразумевается установка. Отверстие делается соразмерным сечению воздуховода с следующим внедрением в проделанное отверстие входной части трубы.

Снаружи отверстие закрывают декоративной сетчатой панелью, а конечную область, выходящую в помещение, дополняют фильтрующим элементом – вставляют в трубу впритирку к изоляции.

Дальше, к трубе стыкуется осевой вентилятор, на выходе которого производится установка нагревательного элемента (ТЭНа). Окончание монтажа – установка декоративной сетчатой крышки на концевой части выходного канала.

Есть (в продаже) уже готовые канальные нагреватели круглого либо прямоугольного сечения. Тривиальный момент – для канального осевого вентилятора успешно подходит система нагрева круглого сечения. К примеру, исполнением как на картинке ниже.

Электронный нагреватель под круглое сечение воздуховодов, стопроцентно готовый к эксплуатации, другими словами – оснащённый всеми необходимыми датчиками и системой защиты от перегрева

Выпускаются готовые обогревающие установки такового типа различных размеров от 100 мм в поперечнике канала, весом от 1,5 кг под мощность до 6 кВт и поболее.

Так что, все есть способности подобрать подходящий вариант, занимаясь созданием обогрева воздуха в приточной вентиляции своими руками для домашней приточки.

к меню ↑

4.4 Шаг #4 — тестирование смонтированной системы

Промышленный модуль электронного обогрева снабжается всей нужной защитной автоматикой. Потому рекомендуется использовать конкретно таковой вариант под установка. После сборки в согласовании с прилагаемой схемой, остается только выполнить тестирование системы.

Эта процедура предугадывает пуск установки в работу с следующим контролем причин срабатывания датчиков температуры на включение/отключение ТЭНа. Также проверяется работа ступенчатого регулятора частоты вращения вентилятора.

На этом установка квартирной приточки можно считать завершённым.

к меню ↑

4.5 Дополнительные комплектующие в схеме «приточки»

Определившись с подбором главных компонент квартирной приточной системы – вентилятором и обогревателем, следует разглядеть варианты обеспечения другими девайсами. А именно, оснащение приточной установки фильтром грубой чистки воздуха. Другими словами, речь идёт о разработке оборудования в комплексе.

Правила устройства приточной вентиляции в неотклонимом порядке требуют внедрения воздушного фильтра класса чистки «EU3», более, который должен располагаться перед электронным (водяным) нагревателем. Одна из главных функций фильтра – отделение от поступающего воздуха маленьких частиц пыли.

Квартирная приточная вентиляция с функцией обогрева воздушного потока (традиционная схема): 1 – вход внешнего воздуха; 2 – выход обработанного воздуха; 3 – фильтр класса «EU3»; 4 – канальный осевой вентилятор; 5 – нагревательный модуль с патрубками круглого сечения

Если отсутствует фильтр, электронный ТЭН либо водяной калорифер стремительно загрязняются, что чревато серьёзной потерей мощности нагрева, а для электронной конструкции ещё и угрозой возгорания.

Установленный в системе фильтр требуется временами подменять новым экземпляром, по мере загрязнения. Соответственно, домашняя конструкция, собранная своими руками, должна предугадывать возможность резвой и лёгкой смены фильтрующего элемента.

Необходимо отметить, что конструкции приточек промышленного предназначения, обычно, оснащаются дифференциальными датчиками давления воздуха. В свою очередь датчики связаны с автоматикой управления, которая говорит юзеру о загрязнении фильтра.

На самом деле, серьёзную домашнюю приточную систему, сделанную своими руками, также лучше дополнить контрольной функцией состояния фильтра.

к меню ↑

5 В итоге о значимости настоящего притока

В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит последующее:

• воздух помещений мокроватый, тяжкий;
• жильцам душно, нередко открываются окна с целью проветривания;
• из кухни и санузла медлительно удаляются противные запахи;
• газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недочета кислорода.

Примечание. Недостающее количество притока провоцирует автоматическое отключение газовых котлов – срабатывает датчик тяги или ионизации пламени. Также наблюдается затрудненный розжиг – электроды длительно «искрят», при воспламенении в камере раздается сильный хлопок.

Приточный клапан в внешней стенке решает все перечисленные задачи. Когда в дом поступает свежайший воздух, то и вытяжка работает исправно. Вентиляционные элементы распределяются так: вытяжные каналы размещаются в более грязных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.
