1 Общеобменная вентиляция – что же все-таки это такое, предназначение, применение

Общепромышленная вентиляция – это система естественного, принудительного и смешанного проветривания помещений. В первом случае движение воздушных потоков осуществляется тягой, образуемой различием давления нагретых и прохладных областей, во 2-м – при помощи насосно-вентиляционного оборудования. В ее задачки заходит:

• Удаление воздуха, грязного газами, парами, дымом, и приток свежайшего.
• Действенная циркуляция воздушных масс.
• Фильтрация пылевидных частиц, взвешенных в атмосфере.
• Регуляция локального климата – поддержание данных значений температуры и влажности.

На самом деле вентиляция производственных помещений – это особая система жизнеобеспечения персонала на определенном объекте, создающая последующий ряд положительных эффектов:

1. Понижение риска болезней людей.
2. Повышение производительности.
3. Создание здорового локального климата.
4. Обеспечение хороших критерий работы и долгого срока службы оборудования (наименьшее количество брутальных веществ и сырости оседает на поверхность, что понижает развития коррозионных процессов).
5. Соблюдение гигиенических и санитарно-эпидемиологических норм.

Система общей вентиляции применяется в самых различных областях:

• Архивы, книгохранилища, библиотеки, выставки, музеи, художественные студии.
• Склады изделий из меха и кожи.
• Цеха, лаборатории, помещения машиностроительной отрасли.
• Поликлиники, больницы.
• Цеха деревообработки.
• Торговые залы, публичные холлы.
• Производственные и складские помещения типографии.
• Склады и цеха фотографической сферы.
• Лаборатории, склады, цеха по изготовлению тканей.
• Помещения по выпуску и хранению лекарственных препаратов.
• Цеха, склады и отделения молочной индустрии.
• Выпечка хлебобулочных изделий.
• Спортивные объекты.
• Личные дома.

Направьте внимание! Выбор типа вентиляции для определенного помещения находится в зависимости от многих причин – но сначала решающими являются условия пребывания в их людей, специфичность работы и состояние оборудования. к меню ↑

1.1 Значение общеобменной системы

Общеобменная вытяжная вентиляция предназначена для изъятия присутствующих в воздушных массах вредных компонент конкретно из зон их образования. Общеобменные вытяжные системы в состоянии совершенно задерживать баланс меж уровнем подаваемых и выводимых воздушных масс из комнаты.

Внедрение вытяжных вентиляционных установок общеобменного типа является животрепещущим тогда, когда из воздуха нужно удалить все вредные составляющие, но выполнить это локально (при помощи отсосов местного типа) не представляется вероятным.

При вытяжной общеобменной вентиляции производственных помещений употребляется осевой вентилятор единичного формата, на одной оси, с которым находится электронный вентилятор. Последний нужно располагать в выемке стенки либо же окна.

Если промышленное помещение достаточно огромное по площади, то вытяжная вентиляция работает при помощи центробежного вентилятора.

Подобные системы могут содержать внутри себя воздуховод вытяжного типа и если его длина превосходит 40 метров, то утрата давления в сети превосходит 40 кг/м 2 .

Такая система удовлетворяет все потребности промышленного предприятия и является более пользующейся популярностью, ежели местный либо приточный тип вентилирования.

Обширно употребляются к тому же приточно-вытяжные общеобменные системы вентилирования.

Приточно-вытяжные вентиляции употребляются достаточно изредка, так как являются дорогостоящими и требуют кропотливого соблюдения пожарной безопасности. к меню ↑

1.2 Виды систем и главные свойства

Общеобменная вентиляция производственных помещений, как и местная вытяжная конструкция, подбирается с учетом взрывной и пожарной категории производственного объекта. Разграничение делается по последующим показателям:

• движущей силе (естественной либо принудительной);
• движению потока (на ввод либо вывод);
• присутствию либо отсутствию каналов.

Вне зависимости от этого деления требуется строго соблюдать санитарные эталоны, принятые в Русской Федерации. Даже системы с механическим подталкиванием воздушного потока начинают рассчитывать и проектировать с определения природной тяги. Чтоб ее точно охарактеризовать, будет нужно учитывать:

• уровень различия наружной и комнатной температуры;
• перепады давлений меж помещениями и вытяжками, поставленными на крышах;
• скорость дующего ветра.

Определяем требуемую кратность воздухообмена

Кратность воздухообмена – нужное количество замен воздуха в помещении в час. Эти характеристики выверены спецами и отражены в СНиП. Для помещений различного предназначения – своя кратность. Это связано с тем, что у каждой комнаты разные функции и скорость загрязнения воздуха тоже не однообразная. Ориентироваться можно на таблицу.

Предназначение помещения	Количество обновлений воздуха в час
Ванная	6-8
Туалет	6-8
Кухня	8-10
Спальня	4-8
Гостиная	4-8

Спектр меж показателями кратности воздухообмена обоснован разной степенью интенсивности эксплуатации помещений. В схожих по площади квартирах могут проживать один либо несколько человек. Скорость загрязнения воздуха будет разной, и требования к количеству его обновлений тоже. Для того чтоб верно избрать кратность, ориентируются на последующие советы:

• если жильцов трое либо наименее, выбирают нижнюю границу;
• если более 3-х – верхнюю.

Мощность вентилятора – произведение объема воздуха и кратности.

Проект расчета мощности приточно-вытяжной вентиляции

Помещения в доме (площадь):

• ванная – 4 м2;
• туалет – 2 м2;
• кухня – 20 м2;
• комната – 24 м2.

Высота потолков 3 м. Находим объем воздуха в каждом помещении:

• ванная – 4×3=12 м3;
• туалет – 2×3=6 м3;
• кухня – 20×3=60 м3;
• комната – 24х=72 м3.

Разница давлений либо температур снаружи и снутри строения вызывает процесс естественной вентиляции. Он считается организованным, если происходит через специально устроенные проёмы для притока и вытяжки с регулировочными заслонками. Для сотворения большего разряжения в воздуховоде употребляют дефлектор. При неуправляемом процессе проветривание происходит за счёт продувания помещения через неплотности конструкции и при открывании дверей, окон и форточек.

Механическая вентиляция — принудительный процесс воздухообмена за счёт давления, создаваемого нагнетающим либо отсасывающим газы устройством. Таковой метод эффективен и применяется в купе с другой климатической техникой: фильтрами пылеочистки, увлажнителями, ионизаторами и подогревателями воздуха. В критериях естественного проветривания перечисленные функции используются в автономном режиме.

Главным движителем газовых потоков в механических системах является вентилятор. В быту нередко используют комбинированный метод воздухообмена, он позволяет уменьшить расходы на электроэнергию за счёт использования естественной тяги, имеющейся в вентиляционных каналах.

к меню ↑

1.7 Требования

1. Соответствие нормам пожарной безопасности.
2. Отвод вредных выбросов должен исключать проникновение их в зону персонала.
3. Материалы оборудования и других частей вентсистемы обязаны иметь пожарные и гигиенические сертификаты.
4. Покрытие воздуховодов обязано иметь стойкую защиту от разрушения брутальными субстанциями.
5. Если вентиляционные рукава покрашены краской, способной пылать, высота покрытия не должна превосходить 0,2 мм.
6. Приток воздуха в расчете на 1-го человека должен составлять более 30 м³/час.
7. Малый уровень нагрева воздуха, подаваемого в помещение с персоналом, зимой 100С.
8. Уровень рабочего шума вентоборудования не должен превосходить рекомендуемые цеховые характеристики – 110 Дб.

Все требования, предъявляемые к системам вентиляции в производственных помещениях, регламентируются положениями СанПиН, также нормами, соответствующими для определенного предприятия.

к меню ↑

1.8 Расчет воздухообмена

Даже в этом случае, когда очень принципиально удаление пыли, требуется исключать разницу меж подкачкой и удалением воздуха больше, чем на 15%. Рассчитывая воздухообмен через общеобменную вентиляцию, необходимо ориентироваться, сначала, на эвакуацию излишка теплоты и на сведение концентрации вредных веществ до применимых значений. Каковы эти значения на практике, тщательно расписано в ГОСТ 12.1.005-88. Для всей местности Рф обычная температура заходящего в помещение воздуха составляет 22,3 градуса – конкретно на таковой параметр и должна быть настроена вентиляция.

Для выяснения количества теплоты, которое должно быть удалено наружу, составляют термический баланс. Непременно учитывают в нем:

• солнечные лучи;
• присутствующих в помещении людей;
• остывающие жаркие предметы.

Проектируя приточно-вытяжную вентиляцию общеобменного типа, которая является более действенной, в пригородных домах вытяжку организуют обычно там, где образуются влага и насыщенные запахи – в ванной, кухне, туалете. Приточные клапаны устанавливают часто в спальне и гостиной. Приточные клапаны следует оборудовать фильтрами и устройствами нагрева, так как в прохладное время года в помещение будет поступать незапятнанный, но прохладный воздух. Установка сложной общеобменной вентиляционной системы не обходится без последующих видов оборудования:

• клапаны;
• устройства чистки;
• охладители и нагреватели воздуха;
• рекуператоры;
• вентиляторы;
• решетки вентиляции;
• распределители воздушного потока;
• электрические устройства контроля и управления;
• глушители шума.

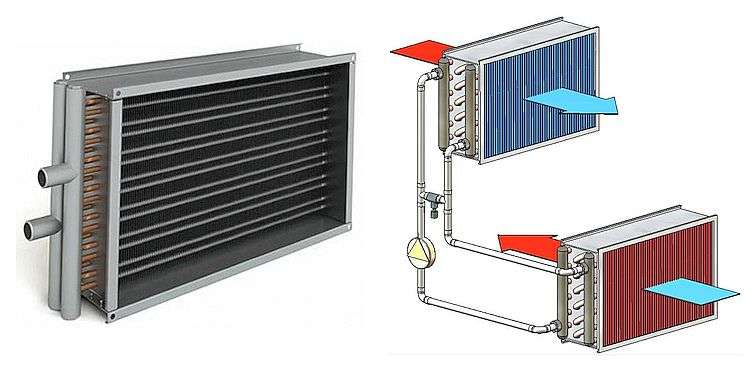

Рекуператоры устанавливают с целью экономии. Они передают термическую энергию нагретого воздуха, удаляемого из помещения, приточному прохладному воздуху. к меню ↑

2 Разница меж общеобменной и местной вентиляционной системой

Общеобменная вентиляция отвечает за обновление воздуха во всех помещениях, в то время как местная устанавливается конкретно на требуемом участке, к примеру, на рабочем месте.

Чем посильнее загрязнен воздух, тем актуальнее вытяжная общеобменная вентиляция. И, напротив, если в помещениях окружающая среда загрязняется не очень, то можно ограничиться приточной вентиляцией. к меню ↑

3 Где требуется местная вентиляция

Принцип деяния местной вентиляции на кухне

Система, осуществляющая вывод наружу использованного воздуха, должна быть установлена в любом доме. В особенности ее наличие требуется в тех комнатах, снутри которых накапливаются разные запахи, дым, газы, частички пыли и остального. Например, обладателям личных домов, где находится интегрированный гараж, принципиально позаботиться о наличии многофункциональной и действенной системы воздуховодов, совместно с которыми установлено устройство, обеспечивающее принудительную вытяжку воздуха. Если же об этом не позаботиться, переработанные газы будут просачиваться в жилую часть помещения и через двери, и даже через стенки помещения.

Местная вентиляция должна быть и на кухне, так как в любом помещении такового типа всегда накапливаются разные запахи. Хотя многие из их довольно приятные, но неизменное их присутствие совершенно не к месту. Вот поэтому вентиляция местного типа в таковой части дома – принципиальное условие комфортности кухни.

Очередное помещение в доме, которое нуждается в наличии высококачественной системы вентиляции – ванная. Без устройства вывода воздуха стенки этой комнаты совместно с потолком в самом скором времени покроются плесенью.

Не стоит также забывать и о таковой части дома, как санузел. Воздухообмен там требуется неоднократный, тем паче, если он разделен от ванной и имеет очень ограниченное место.

к меню ↑

3.1 Типы местных систем вентиляции

Вентиляция местного деяния, используемая в наши деньки в помещениях различного назначения, довольно многообразна.  Это разъясняется задачками, что выдвигаются к системе, также некими особенностями ее функционирования.

Схожий тип вентиляционных систем делится на категории по неким признакам:

• вытяжного и приточного типа — зависимо от назначения;
• зависимо от зоны деяния – локального и общеобменного типа;
• метод воплощения вывода воздушной консистенции – естественные либо механические;
• конструкционные особенности — бесканальные и канальные.

к меню ↑

3.2 Разновидности местных отсосов

Одна из главных разновидностей такового типа вытяжного устройства — местный отсос. Сейчас существует несколько типов схожей техники.

Полуоткрытый отсос – в большинстве случаев в качестве такового оборудования употребляются вытяжные шкафы, время от времени – вентилируемые камеры.

Такие устройств могут обеспечивать самое стремительно и действенное удаление маленьких частиц из воздуха при маленьком его расходе. Существует некоторое количество видов схожих отсосов. Для вывода веществ из воздуха при завышенной влажности, также с высочайшей температурой употребляются оборудование с вытяжкой, расположенной в высшей части устройства. Снаряженные нижним забором воздушной консистенции шкафы используются для вывода «тяжелой» воздушной консистенции. Портативные устройства, где забор воздушной консистенции осуществляется со стороны, используются в главном для вывода пылящих типов загрязнений.

Открытые приспособления – вытяжная конструкция, расположенная за источником образования загрязнений. Сейчас самыми всераспространенными устройствами схожей категории являются боковые отсосы и зонтики вытяжного типа.

Боковое устройство забора воздуха применяется в этом случае, когда требуется иметь доступ к источнику выделения загрязняющих веществ со всех боков. Зонтики вытяжного вида – один из более обычных типов такового оборудования. Инсталлируются они в таких местах, где выделяющиеся загрязнения без помощи других понимаются ввысь. Хорошая эффективность оборудования этого типа достигается благодаря значимым объемам удаляемой воздушной консистенции.

Закрытый воздухозаборник имеет вид огромного чехла, где есть особые отверстия, через их вовнутрь оборудования поступает воздух совместно с загрязняющими субстанциями.

С учетом всего вышесказанного, можно с уверенностью утверждать, что вытяжная вентиляция местного деяния – красивый метод стремительно и отменно удалить грязную воздушную смесь из локализованного места, не допуская ее распространения на остальную часть помещения. При всем этом удаленный воздух заменяется таким же количеством свежайшего.

Из-за собственных особенностей схожий тип систем чистки воздушной консистенции предназначен для использования сначала на производстве, но время от времени такую вентиляцию можно повстречать и в жилых помещениях.

Термические завесы из воздуха

Просветы, которые остаются открытыми долгое время (более 40 м за смену) либо открываются достаточно нередко (более 5 раз), содействуют переохлаждению людей, находящихся в помещении. К нехорошим последствиям приводит и работа сушильных установок, выделяющих загрязнения.

В этих случаях устраивают воздушные завесы. Они выступают в качестве барьера на пути прохладного либо очень перегретого воздуха.

Воздушные и воздушно-тепловые ширмы проектируют так, чтоб в прохладное время при открытии просветов температура в цехах не опускалась ниже отметки:

• 14°С — во время выполнения работы, не требующей огромных физических усилий;
• 12°С — когда работа классифицируется, как средней тяжести;
• 8°С — при выполнении тяжеленной работы.

Если рабочие места находятся неподалеку от ворот и технологических просветов устанавливают экраны либо перегородки. Воздушно-тепловая заавесь около дверей, выходящих наружу, должна состоять из воздуха с наибольшей температурой 50°С, а у ворот — менее 70°С.

Местная вытяжка с внедрением особых отсосов

Местная система вытяжки с помощью особых отсосов поначалу захватывает, а потом отводит вредные для здоровья примеси в виде газов, дыма и пыли.

Это типичный воздушный душ, задачка которого заключается в нагнетании свежайшего воздуха на фиксированном месте и снижении температуры в зоне притока. Применяют его на производстве, где на работников действуют высочайшие температуры и лучистая энергия интенсивностью более 300 ккал/м²в час, излучаемая нагревательными и плавильными печами.

Бывают такие установки как стационарными, так и передвижными. Они должны обеспечивать скорость обдува от 1 до 3,5 м/с.

Применение воздушного душа — один из методов установления термического баланса меж человеком и средой, в какой он обязан находиться

Существует и такое понятие, как воздушный оазис, являющий собой то же самое устройство, включенное в систему местной вентиляции. Оно делает в определенной части производственного помещения локальный климат с данными параметрами.

Очищенный воздух, подаваемый в заданную отчужденную зону, обычно подвергается специальной тепловлажностной обработке. Воздушный оазис делает усовершенствованные условия на рабочем месте и нейтрализует воздействие вредных веществ. Нередко это отдельные кабины, но когда их установка невозможна, на рабочие места направляют струю воздуха

Если местное отсасывающее устройство приблизить конкретно к месту выделения веществ, загрязняющих место, получится удалить воздух, содержащий более высочайший их процент, чем при вентиляции общеобменного типа. Местная вентиляция позволяет существенно понизить воздухообмен. к меню ↑

3.3 Области внедрения схем местной вентиляции в домашних критериях

Местная вытяжная вентиляция является принципиальной частью хоть какого жилого и нежилого помещения. Она позволяет избавиться от противных запахов, дыма, газообразных ядовитых веществ, обеспечивая свою обслуживающую точку (место), очищенным воздухом. Механизм работы ее прост. С помощью естественных физических явлений в виде тяги либо этой же силы, вызванной искусственным методом (с помощью вентиляторов и т.д.), происходит удаление определенного объема воздуха с рабочего места.

Самый обычной пример локальной вентиляции в квартире – кухонная вытяжка. Она обеспечивает удаление вредных концентрированных веществ, возникающих в итоге изготовления еды. Другой пример – вытяжка в ванной. В квартирах и обыденных личных домах, локальные устройства являются неподменными «борцами» с излишней влагой, пылью и запахами. Не считая личной полезности для здоровья людей, используемое оборудование содействует повышению срока службы отдельной мебели, техники и строй материалов.

Еще одним примером внедрения вентиляции является оснастка ею в гараже. Такому помещению следует обеспечить очень подходящие микроклиматические условия для хранения личного тс. Из-за сезонной различия температур, на внутренних стенах и мебели в гараже создается конденсат. Конкретно он несет первоочередную опасность в виде коррозии железных поверхностей и деталей, образования плесени на бетонных поверхностях и гнилости на древесных полках, мебели и др. к меню ↑

3.4 Принципиальные особенности расчетов местных вентиляционных систем

Эффективность местной вентиляции впрямую связана с подготовительными расчетами, касающимися мощности применяемого оборудования, определения подходящего местоположения под его установку и т.д. Время от времени следует разбираться и в физических законах распространения энергии. Перед тем как высчитать схему естественной вентиляции, необходимо знать, что:

1. Вытяжка устанавливается исключительно в высшей части помещения либо отдельной зоны отдыха либо работы. Связано это с тем, что образованная тяга должна захватывать место вокруг себя, чтоб вредные запахи и вещества не распространялись по комнате, цеху и всему зданию. Исключением являются аппараты, установленные над местами работы, которые могут находиться в любом комфортном положении для высококачественного всасывания товаров переработки.
2. Естественная приточка воздуха подводится снизу. Размещение воздуховода в этой части места более отлично из-за распространения прохладных воздушных масс уровнем ниже, чем теплых. Исключением является внедрение механических устройств, которые делают приток воздуха искусственным методом, независимым от положения приточного воздуховода.
3. Работающим людям в небезопасной ядовитой среде, следует обеспечить очень резвую утилизацию вредного воздуха. Естественным методом этого достигнуть очень трудно. Потому, употребляют искусственные схемы.

К рассчитанному проекту местной вентиляции также могут подойти особые автоматические системы, которые избавляют роли человека в процессе их работы. Другими словами, на производстве, работающим людям не надо растрачивать собственное время на открытие вентиляционных решеток, включение привода вытяжки и другие деяния. Автоматическая схема активируется без помощи других, когда установленные в устройство датчики выудят увеличение температуры либо влажности.

Есть также приспособления, которые реагируют на резкие запахи. Такие установки являются неподменными в производственных критериях.

Расчет местной вентиляции также подразумевает выбор очень массивного оборудования, которое может стремительно и отменно совладать с поставленной задачей. В особенности это касается механических установок. Мощности вентилятора должно быть довольно для неопасного удаления товаров переработки, выброшенных в воздух.

Требования к воздухообмену в различных помещениях к меню ↑

4 Вытяжная вентиляция с естественным побуждением

Применяется вытяжная вентиляция с естественным побуждением всюду, в каждом помещении.

Только при невозможности системы управится с поставленной задачей, к ней подключают одно либо несколько устройств, которые принуждают воздушные массы передвигаться и содействуют ускорению их циркуляции.

В целом, схожий принцип проветривания комнат имеет ряд плюсов:

• отсутствие огромных издержек;
• легкость в проектировании;
• высочайшая эффективность;
• обычный установка.

Условно естественная вытяжная вентиляция делится на 2 вида:

• Самопроизвольная, когда взаимодействие воздушных масс снутри и снаружи дома осуществляется только за счет наружных причин (разница давлений либо температур, наличие ветра).
• Организованная, когда движение воздуха в помещении происходит за счет специально оборудованных отверстий, которые имеют разные размеры и размещаются на разной высоте.

Данная система делится на несколько подвидов, зависимо от принципа подачи воздушных масс и характеристик обрисованных выше отверстий:

1. гравитационная
2. аэрационная
3. ярусная

Принцип подачи воздуха играет главную роль при составлении проекта естественной вытяжной вентиляции, расчет которой должен быть четким и верным, потому что от него впрямую зависит циркуляция локального климата в здании.

Даже мельчайшие ошибки в расчетах могут привести к недочету воздухообмена и нехорошим последствиям, в том числе увеличение уровня влажности, образования застоя воздуха, грибка и плесени. к меню ↑

4.1 Механизм работы и разновидности

Для начала нужно разобраться, что такое естественная вентиляция и чем она отличается от механической системы проветривания.

Естественная вентиляция представляет собой систему, эксплуатация которой не предполагает никаких технологических установок, приводящих в движение воздушные потоки (вентиляторы, рекуператоры, приточно-вытяжные установки).

Чтоб изучить устройство и принцип деяния естественной вентиляции нужно вспомнить законы физики. Воздух на улице и в помещениях имеет, обычно, различные значения температуры и атмосферного давления. Через фрамугу окна либо воздуховод, расположенный в стенке, более плотный холодный воздух просачивается вовнутрь строения, а более лёгкий и тёплый, но уже загрязнённый воздух «выталкивается» наружу через вытяжные каналы, находящиеся выше точки притока.

Естественная вентиляция разделяется на организованную (канальную) и самопроизвольную (бесканальную). В первом случае приток воздуха осуществляется через открытые двери, фрамуги, естественные щели строения. Выведение отработанных воздушных масс происходит через вытяжные шахты, расположенные в стенках и имеющие отверстия на кухне, в подсобных помещениях, в ванной комнате. Для организации канальной вентиляции в стенках и перекрытиях дома монтируют систему пластмассовых либо железных каналов для притока свежайшего воздуха. к меню ↑

4.2 Причины, действующие на скорость и объём воздушного потока

Эффективность естественной вентиляции обоснована природными факторами, что позволяет понизить затраты энергии по обслуживанию дома на 10-30%.

Список составных частей, участвующих в естественном воздухообмене:

1. Температура на улице и снутри помещения. Чем значительнее разница внешней и внутренней температуры, тем больше скорость и объём воздушных масс. В прохладное время года естественная вентиляция работает более продуктивно за счёт наибольшей различия плотности воздуха. С пришествием тепла значения удельного веса уличного и комнатного воздуха начнут выравниваться, что приведёт к ослабеванию тяги. В летний период, когда температура воздуха на улице добивается 28-30ºС, а в комнате ‒ 22-24ºС, появляется эффект оборотной тяги, что ни при каких обстоятельствах не гласит о неисправности системы вентиляции.
2. Особенности обустройства вытяжной трубы. Чем выше вытяжная труба над поверхностью ‒ тем ниже характеристики атмосферного давления, как следует, тем посильнее тяга воздушных потоков из помещений.
3. Влажность воздуха. Увеличение относительной влажности воздуха при естественной вентиляции сбавляет скорость воздушного обмена.
4. Скорость и направление ветра. Усиление силы ветра содействует снижению давления на финале вытяжных труб, тем увеличивая объём выходящего из помещения воздуха. В штилевую тёплую погоду воздухообмен слабеет.

к меню ↑

4.3 Главные функции

Основной функцией естественного проветривания является обеспечение притока свежайшего воздуха снаружи и устранение загрязнённого пылью, лишней влагой и вредными парами отработанного воздуха снутри помещения.

Главные составляющие подходящего свойства жизни для человека: температура и влажность воздуха соответствуют санитарно-гигиеническим нормам, отсутствие углекислого и других вредных газов в жилом либо производственном помещении, воздушный поток по комнате распределяется нормально, не создавая сквозняков.

Для обеспечения комфортабельной воздушной среды употребляется вентиляционный клапан стеновой, представляющий из себя технологический канал из пластика либо металла. Клапан устанавливается в стенки либо оконные проёмы и создаёт естественный приток воздуха за счёт перепада давления меж холодным уличным (более плотным) и тёплым воздухом в помещении. Перемещение воздушных масс осуществляется благодаря работе вытяжки либо наличию каналов вентиляции. к меню ↑

4.4 Виды схем и их различия

Подбор схемы для устройства естественной вентиляции в многоквартирном высотном доме находится в зависимости от количества этажей, конструктивных особенностей и планировки строения, степени загрязнения окружающего воздуха, уровня шума определенного района.

Принципиально учесть строй нормы и правила ‒ нереально смонтировать личные параллельные вытяжные шахты для каждой квартиры дома, в каком более 9 этажей. В строительстве высотных построек используются две утверждённые схемы.

1-ый вариант предугадывает вывод всех каналов вентиляции на чердак и объединение их в общий горизонтальный воздуховод, имеющий один выход с более комфортным расположением.

2-ой вариант подразумевает присоединение каждой квартиры к общему вентиляционному стояку параллельными каналами, по которым отработанный тёплый воздух удаляется средством вертикальных воздуховодов над кровлей.

Отличие этих схем состоит в наличии либо отсутствии горизонтального воздуховода на чердаке и в оснащении (отсутствии) общими воздушными стояками.

Чтоб сделать естественную вентиляцию в личном доме вытяжные шахты не употребляют. Исключение составляют коттеджи выше 2 этажей с подвалом. В доме создаётся естественная тяга воздушных масс от окна либо двери, выходящих через печной либо каминный дымопровод. При отсутствии камина устанавливается вытяжная труба. Она проходит горизонтально через кухню, санузел, подсобные помещения и выводится вертикально на крышу. к меню ↑

4.5 Достоинства и недочеты естественной вентиляции

Верно спроектированная и смонтированная естественная приточно-вытяжная вентиляция поддерживает рациональные условия воздухообмена для жизнедеятельности человека, содействует сохранению его работоспособности и крепкого иммунитета.

Достоинства естественной вентиляции:

1. Не просит использования сложного технологического оборудования и подключения к источнику энергии.
2. Не нуждается в постоянном обслуживании и ремонте в протяжении долгого срока эксплуатации.
3. Не создаёт стороннего шума и вибрации.
4. Может быть сочетание с техникой для ионизации, кондиционирования, обогрева, осушения или увлажнения воздуха.
5. Отсутствуют расходы на электроэнергию.

К недочетам относятся: низкая интенсивность воздухообменного процесса; отсутствие способности регулировки системы; недостающая скорость воздушных масс приводит к образованию конденсата и плесневых грибков. Наибольшая эффективность естественной вентиляции обеспечивается исключительно в прохладное время года и в ветреную погоду. к меню ↑

4.6 Оценка свойства вентиляции и её сервис

Строительство жилых, административных и производственных построек на стадии проектировки подразумевает наличие каналов для естественной вентиляции.

Ошибки при устройстве системы воздуховодов приводят к нарушению циркуляции либо недостающему притоку свежайшего воздуха. В итоге люди рискуют подвергнуться воздействию болезнетворных микробов, содержащихся в отработанном воздухе или отравиться едкими парами. Особо остро эта неувязка касается жилых домов с газовыми устройствами, технологических и авторемонтных корпусов, мед учреждений.

Провести оценку свойства работы вентиляции можно простым методом с помощью узкого листа бумаги. Нужно открыть дверь либо фрамугу в помещении и приложить картонный лист к вытяжной вентиляционной решётке. Высококачественная вентиляция притянет и будет задерживать бумагу силой тяги.

Проф оценка степени засорения каналов вентиляции осуществляется анемометром. Прибор определяет мощность воздушных потоков, образующихся вследствие пониженного давления. к меню ↑

4.7 Советы по составлению проекта вентиляционной системы

Чтоб вентиляционная система с естественным побуждением работала так, как необходимо, нужно выполнить верный расчет. Поначалу определяется производительность воздухообмена. Для этого необходимо знать четкое значение и кратность воздухообмена. Есть ряд нормативных документов, в каких обозначено, каким должен быть воздухообмен. На 1-го человека необходимо 60 м³/ч. Таким макаром, достаточный воздухообмен определяется методом умножения количества людей, живущих в доме, на утвержденную норму.

Количество смен воздушных масс определяется методом умножения объема помещения на нормированную кратность воздухообмена. Необходимо выполнить отдельные расчеты для каждого помещения, а после просуммировать приобретенные результаты. После окончания главных расчетов нужно составить схему вентиляции с естественным побуждением. Она основывается на физических свойствах воздуха при различных температурах. Принципиально знать, что при попадании в помещение у воздуха вначале более низкая температура, за счет чего он проходит по низу комнаты. Равномерно воздух греется и подымается. Для его отвода у потолка инсталлируются вытяжные отверстия.

Если у вас появилась необходимость в обустройстве дополнительных отверстий для подачи воздуха в помещение, то их нужно создавать поближе к полу. А те отверстия, через которые будет отводиться отработанный воздух, располагаются поближе к потолку.

Вентиляция чердака в личном доме.

В процессе проведения аэродинамического расчета вам необходимо выяснить давление на концах воздуховодов и найти среднюю скорость движения ветра. Последнее значение на практике выходит несколько ниже, т. к. шероховатость стен воздуховода и особенности его формы замедляют движение ветра.

В процессе проектирования системы естественной вентиляции необходимо также высчитать сечение воздушных каналов. Ввиду того что потоки воздуха циркулируют под воздействием наружных причин и делают это в большей степени с схожей скоростью, для того чтоб обеспечить достаточную тягу, вам придется сделать воздуховоды еще большего сечения, чем в случае с принудительной вентиляцией. Принципиально знать и то, что длина каналов вентиляции оказывает прямое воздействие на скорость движения воздуха. Вот поэтому делать естественную вентиляцию на чердачных помещениях далековато не всегда целенаправлено.

Достаточно нередко с целью усиления тяги системы оснащаются механическими устройствами, известными как дефлекторы. Такие устройства имеют максимально ординарную конструкцию и располагаются на выходе из воздушных каналов. Особенности механизма позволяют дефлекторам разряжать воздух по радиусу деяния, по этому воздушные потоки движутся с еще более высочайшей скоростью.

При составлении проекта воздуховода необходимо учесть степень воздействия окружающей температуры на тягу. Например, летом естественная вентиляция практически не работает, т. к. температура снутри помещения и за его пределами становится фактически схожей.

к меню ↑

5 Принудительная вентиляция. Виды систем с механическим побуждением

В то время, когда температура воздуха в квартире выравнивается с внешней температурой, тяга естественной вентиляции становится слабенькой либо совсем теряется. При помощи внедрения особых устройств обеспечивается искусственный воздухообмен. Для того чтоб выяснить, как сделать принудительную вентиляцию, стоит ознакомиться с ее типами и предназначением для тех либо других помещений.

Принудительная вентиляция может классифицироваться по собственному предназначению и зависимо от конфигурации выполнения. Различают такие типы механических систем:

• приточная вентиляция – такая система обеспечивает принудительный приток внешнего воздуха;
• вытяжная вентиляция – при которой механическим методом воздух удаляется из помещения;
• приточно-вытяжная система – когда и приток, и вывод воздуха осуществляется искусственным методом.

Система принудительной приточной вентиляции обеспечивает действенный воздухообмен даже в закрытых помещениях

В свою очередь, зависимо от определенной зоны, которую обслуживает та либо другая принудительная система, она может быть местной либо общеобменной. Местная принудительная вентиляция отличается тем, что подает либо выводит воздух в определенной зоне помещения, тогда как общеобменная производит воздухообмен во всей комнате.

Беря во внимание то, имеют ли принудительные системы вентиляции воздуховоды, они делятся на бесканальные (воздух подается через стеновые либо оконные отверстия) и канальные (воздух циркулирует по вентиляционным трубам). По методу устройства системы механической вентиляции могут быть наборными (отдельные устройства, соединенные воздуховодом) и моноблочными (все устройства собраны в один малогабаритный корпус).

Приточный клапан с вентилятором — пример моноблочной системы принудительной вентиляции к меню ↑

5.1 Установки и оборудование для систем с принудительным воздухообменом

От того, какими функциями будет владеть принудительная вентиляция, которую вы планируете обустроить в доме своими руками, зависит выбор нужных для нее установок:

• системы принудительной приточной вентиляции, производящие нагрев поступающего воздуха, именуют рекуперативными системами вентиляции. Чтоб установить такую систему своими руками, будет нужно устройство – рекуператор. При помощи этого устройства можно достигнуть высококачественного воздухообмена, также кондиционирования и отопления воздухом;
• установка рециркуляции воздуха – позволяет нагревать либо охлаждать воздушные массы, при всем этом сберегая энергопотребление. Это происходит за счет того, что в помещение подается внешний воздух, перемешанный с теплым, выходящим из помещения, а нагреву подлежит только воздух с улицы;

Соединения всех частей системы вентиляции должны быть особо плотными, чтоб не разошлись под давлением воздуха

• установка остывания воздушного потока – употребляется в летний период при высочайшей температуре воздуха для его остывания (в большей степени применяется для помещений, в каких хранятся скоропортящиеся продукты);
• система кондиционирования – содержит в себе кондюк, устройство холодоснабжения и автоматическое регулирование температуры воздуха. Является относительно дорогим оборудованием.

Одним из легких устройств вентиляции, которое может быть смонтировано своими руками в квартире либо личном доме, является приточный клапан. Такая установка производит подачу свежайшего воздушного потока с улицы, производя через фильтр его обработку. Регулировать объем потока воздуха можно при помощи заслонки. Воздушный приточный клапан обеспечен шумопоглотителем. Это довольно обычное устройство обеспечит воздухообмен в личном доме либо квартире, где установлены окна из металлопластика. к меню ↑

5.2 Установка механических систем вентиляции своими руками

Следуя советам можно сделать принудительную приточно-вытяжную вентиляцию своими руками. Поначалу устанавливается приточный клапан.

Для монтажа приточного стенового клапана нужно:

• устроить в стенке сквозное отверстие около 7 см в поперечнике. В отверстие воткнуть трубу;
• снаружи трубу прикрыть решеткой, тем обеспечив защиту от попадания в трубу маленьких предметов и уличного мусора;
• зазоры меж трубой и отверстием задувают пеной для монтажа. На трубу снутри комнаты устанавливают короб, снабженный звукоизоляцией.

Стеновой приточный клапан — обычное решение принудительной подачи свежайшего воздуха в помещение

Нужный совет!Для того, чтоб в прохладную пору воздух, поступающий через клапан приточной вентиляции, был теплым, клапан следует установить над радиатором центрального отопления.

Устройство механической вытяжной системы в доме либо квартире осуществляется за счет установки вентилятора. Такая система вентиляции подойдет для ванной комнаты, туалета и кухни. Рекомендуется выбирать вентилятор с более бесшумной работой. Таким устройством является центробежный вентилятор.

Методы установки приточного клапана рядом с радиатором отопления

Прокладка систем воздуховодов осуществляется по последующей схеме:

1. Приобретаются все нужные элементы для вентиляции: воздуховоды (трубы), соединительные элементы, уплотнители и пр.
2. Согласно схеме, трубы разводятся по всей квартире либо дому.
3. Устанавливается решетка забора воздуха и вывода использованного воздуха. Эти элементы должны быть смонтированы в обратных местах.
4. Принудительная установка подключается к общей системе вентиляции.
5. Воздуховоды вентиляции соединяются аккуратненько и кропотливо, чтоб при подключении в систему дополнительного давления они не разошлись. В данном случае вентиляция будет работать некорректно.

Оборудование для бурения сквозных отверстий под облагораживание приточного клапана

Нужный совет! В случае, если производился ремонт вентиляционной системы, после его проведения нужно проверить качество плотности всех соединений.

к меню ↑

5.3 Установка принудительной вентиляции на кухне

Устраивая вентиляцию на кухне многие считают, что будет полностью довольно вытяжки над плитой. Но такая принудительная вытяжная система не способна удалить весь отработанный воздух. К тому же остается необходимость в свежайшем приточном воздухе на кухне.

Вытяжка над плитой обеспечит отвод использованного воздуха, пара и запахов, но не способна обеспечить высококачественный воздухообмен на кухне

Для того, чтоб обеспечить высококачественный воздухообмен на кухне, сначала определяется место расположения приточного и вытяжного отверстия. Отверстия рекомендуется пробивать на кухне в той стенке, где размещено окно, как можно поближе к потолку. Дальше, пошагово следуя советам, исполняем своими руками последующие деяния:

• отверстия поперечником 120 мм для вытяжки и вентиляции на кухне устраиваются рядом вместе, как это может быть;
• в проделанные отверстия вставляются трубы (воздуховоды) под уклоном в внешную сторону, чтобы удалялся образующийся конденсат. Оставшиеся меж трубами и отверстием зазоры заделываются пеной. Трубы должны выступать из стенки приблизительно на 5-6 см;
• как пена высохнет, на трубу, которая по расположению поближе к той стенке кухни, на которой планируется размещение мебели, устанавливается оборотный клапан (чтоб верно воткнуть устройство, смотрите за тем, чтоб стрелка указывала направление наружу);

Пластмассовые воздуховоды для кухонной вытяжки крепятся к потолку на особые крепления

• прокладываем воздуховод из труб к кухонной вытяжке, используя нужные поворотные части, все трубы и элементы соединяем меж собой силиконовым герметиком. Как воздуховод дойдет до уровня установки вытяжки, вставляем поворотный элемент и монтируем соединительную воронку так, чтоб она была на уровне планируемой навесной конструкции прибора;
• таким же образом протягиваем трубы воздуховодов приточного потока воздуха на кухне. Определяем место расположения решетки (диффузора), можно установить его на потолке. К его месту проводим канал и не забываем сделать припуск на уровень навесного потолка, если такой планируется.

Выбирая испытанных производителей систем принудительного воздухообмена, можно рассчитывать на длинный срок службы и высококачественный сервис по установке и обслуживанию

Направьте внимание, что воздуховоды обязательно должны крепиться к существующему потолку не пореже, чем через один метр. Чтоб система во время работы меньше издавала шум, рекомендуется воспользоваться резиновыми прокладками под крепления крепежного элемента. Можно использовать шумоизоляционные материалы, к примеру, минеральную вату.

Устраивая принудительную вентиляцию на кухне, нужно верно избрать мощность вытяжного оборудования, потому что от этого зависит скорость вывода отработанного воздуха.

Нужный совет!Собираясь поменять фильтр кухонной вытяжки либо почистить оборудование, следуйте советам производителя и непременно отключайте прибор от электросети.

Исходя из норм, подберите оборудование вытяжки на кухне с припасом. Можно регулировать скорость вывода при помощи нескольких интегрированных режимов скорости.

к меню ↑

6 Какой вид вентиляции избрать?

Если вам позволяют ресурсы и вы желаете быть уверенными, что в помещениях всегда будет свежайший воздух, то отдавайте предпочтение приточно-вытяжной общеобменной вентиляции.

Очень принципиально избрать оборудование, которое точно соответствует поставленной цели. Для этого необходимо найти требуемую производительность. Об этом наш последующий раздел данного обзора. к меню ↑

7 Расчет общеобменной и местной вентиляции производственного помещения

Воздушная среда снутри промышленных построек загрязняется еще лучше, ежели в квартирах и личных домах.

Виды и количество вредных выбросов находится в зависимости от огромного количества причин – отрасли производства, типа сырья, используемого технологического оборудования и т.д..

Высчитать и спроектировать вентиляцию производственных помещений, удаляющую все вредности, достаточно трудно. Попытаемся на доступном языке выложить расчетные методики, прописанные в нормативных документах. к меню ↑

7.1 Метод проектирования

Организация воздухообмена снутри публичного строения или на производстве производится в несколько шагов:

1. Сбор начальных данных — свойства сооружения, число работников и тяжесть труда, разновидности и количество образующихся вредностей, локализация мест выделения. Очень полезно вдуматься в сущность технологического процесса.
2. Выбор вентиляционной системы цеха либо кабинета, разработка схем. К проектным решениям выдвигается 3 главных требования – эффективность, соответствие нормам СНиП (СанПин) и финансовая обоснованность.
3. Расчет воздухообмена – определение объема приточного и вытяжного воздуха для каждого помещения.
4.  Аэродинамический расчет воздуховодов (если они есть), подбор и расстановка вентиляционного оборудования. Уточнение схем подачи притока и удаления грязного воздуха.
5. Установка вентиляции согласно проекту, пуск, предстоящая эксплуатация и сервис.

Примечание. Для наилучшего осознания процесса перечень работ очень упрощен. На всех стадиях разработки документации требуются разные согласования, уточнения и дополнительные обследования. Инженер – проектировщик повсевременно работает в связке с технологами предприятия.

Нас заинтересовывают пункты №2 и 3 – выбор хорошей схемы воздухообмена и определение расходов воздуха. Аэродинамика, установка вентканалов и оборудования – необъятные темы других публикаций. к меню ↑

7.2 Советы по выбору

Прямые указания по разработке воздухообменных схем дают санитарные и отраслевые нормы, ничего изобретать и выдумывать не надо. Документы разработаны раздельно для публичных построек и разных производств – металлургических, хим, компаний публичного питания и т.д..

Пример. Разрабатывая вентилирование жаркого сварочного цеха, находим документ «Санитарные правила при сварке, наплавке и резке металлов», читаем раздел 3, пункты 41—60. Там изложены все требования к местной и общеобменной вентиляции зависимо от числа работников и расхода материалов.

Приточная и вытяжная вентиляция промышленных помещений выбирается зависимо от предназначения, экономической необходимости и согласно действующим нормативам:

1. В офисных зданиях принято делать природный воздухообмен – аэрацию, проветривание. При завышенном скоплении людей предусматривается установка вспомогательных вентиляторов или организовывается воздухообмен с механическим побуждением.
2. В машиностроительных, ремонтных и прокатных цехах огромных размеров устраивать принудительное вентилирование обойдется очень недешево. Принятая схема: естественная вытяжка через зенитные фонари или дефлекторы, приток организован из открываемых фрамуг. При этом зимой распахиваются верхние окна (высота — 4 м), летом – нижние.
3. При выделении ядовитых, небезопасных и вредных для здоровья паров аэрация и проветривание не допускается.
4. На рабочих местах рядом с нагретым оборудованием проще и вернее организовать душирование людей свежайшим воздухом, чем повсевременно обновлять весь объем цеха.
5. На малых производствах с маленьким количеством источников загрязнения лучше установить локальные отсосы в виде зонтиков либо панелей, а общее вентилирование предугадать естественным.
6. В производственных корпусах с огромным числом рабочих мест и источников выделения вредностей необходимо делать мощнейший принудительный воздухообмен. Городить 50 и поболее локальных вытяжек нецелесообразно, разве что подобные мероприятия продиктованы нормами.
7. В лабораториях и рабочих помещениях хим заводов вся вентиляция делается механической, при этом рециркуляция запрещена.

Проект общеобменной принудительной вентиляции 3-этажного строения с применением центрального кондюка (продольный разрез)

Примечание. Рециркуляция – возврат части отобранного воздуха назад в цех с целью экономии теплоты (летом – холода), затраченной на нагрев. После фильтрования эта часть перемешивается со свежайшим уличным потоком в разных соотношениях.

Так как в рамках одной публикации нереально разглядеть все разновидности производств, мы выложили общие принципы планирования воздухообмена. Более детализированное описание представлено в соответственной технической литературе, к примеру, учебное пособие О. Д. Волкова «Проектирование вентиляции промышленного здания». 2-ой достоверный источник – форум инженеров АВОК (http://forum.abok.ru). к меню ↑

7.3 Методики расчета воздухообмена

Цель вычислений — найти расход подаваемого приточного воздуха. Если на производстве употребляются точечные вытяжки, то удаляемое зонтиками количество воздушной консистенции прибавляется к приобретенному объему притока.

Для справки. Вытяжные устройства очень слабо оказывают влияние на движение потоков снутри строения. Сказать им необходимое направление помогают приточные струи.

Согласно СНиП, расчет вентиляции производственного помещения делается по последующим показателям:

• избытки теплоты, исходящие от нагретого оборудования и продукции;
• водяной пар, насыщающий цеховой воздух;
• вредные (ядовитые) выбросы в виде газов, пыли и аэрозолей;
• число работников предприятия.

Принципиальный момент. В подсобных и разных бытовых комнатах нормативная база также предугадывает расчет по кратности обмена. Ознакомиться с методикой и пользоваться онлайн-калькулятором можно на этой страничке.

Пример системы локальных отсосов, действующих от 1-го вентилятора. Предвидено улавливание пыли скруббером и дополнительным фильтром к меню ↑

7.4 Считаем расход по выделениям теплоты

До того как взяться за вычисления, необходимо провести предварительные работы по сбору начальных данных:

• узнать площади всех жарких поверхностей;
• выяснить температуру нагрева;
• подсчитать выделяемое количество теплоты;
• найти температуру воздушной среды в рабочей зоне и за ее пределами (выше 2 м над полами).

На практике задачка решается вместе с инженером-технологом предприятия, предоставляющим сведения о производственном оборудовании, свойствах продукции и тонкостях процесса производства. Зная обозначенные характеристики, делайте расчет по формуле:

Расшифровка обозначений:

·         L – разыскиваемый объем воздуха, подаваемый приточными установками или проникающий через фрамуги, м³/ч;

• Lwz – количество воздуха, забираемое из обслуживаемой зоны точечными отсосами, м³/ч;
• Q – величина тепловыделений, Вт;
• c – теплоемкость воздушной консистенции, принимаем равной 1.006 кДж/(кг °C);
• Tin – температура подаваемой в цех консистенции;
• Tl, Twz – температуры воздуха выше рабочей зоны и в ее границах.

Расчет кажется массивным, но при наличии данных производится без заморочек. Пример: термический поток снутри помещения Q составляет 20000 Вт, вытяжные панели убирают 2000 м³/ч (Lwz) температура на улице + 20 °С, снутри – плюс 30 и 25 соответственно. Считаем: L = 2000 + [3.6 х 20000 — 1.006 х 2000 (25 — 20) / 1.006 (30 — 20)] = 8157 м³/ч. к меню ↑

7.5 Излишки водяных паров

Последующая формула фактически повторяет предшествующую, только характеристики теплоты изменены обозначениями влажности:

• W – количество паров воды, поступающих от источников за единицу времени, гр/час;
• Din – содержание воды в притоке, г/кг;
• Dwz, Dl – влагосодержание воздушной среды рабочей зоны и высшей части помещения соответственно;
• другие обозначения – как в предшествующей формуле.

Сложность методики заключается в получении начальных данных. Когда объект построен и создание работает, характеристики влажности найти несложно. Другой вопрос – высчитать выделения паров снутри цеха на стадии проектирования. Разработкой должны заниматься 2 спеца – инженер-технолог и проектировщик вентсистем. к меню ↑

7.6 Выбросы пыли и вредных веществ

В этом случае принципиально отлично изучить тонкости технологического процесса. Задачка – составить перечень вредностей, найти их концентрацию и вычислить расход подаваемого незапятнанного воздуха. Расчетная формула:

• Mpo – масса вредного вещества или пыли, выделяемой за единицу времени, мг/час;
• Qin – содержание этого вещества в уличном воздухе, мг/м³;
• Qwz – максимально допустимая концентрация (ПДК) вредности в объеме обслуживаемой зоны, мг/м³;
• Ql – концентрация аэрозоля либо пыли в оставшейся части цеха;
• расшифровка обозначений L и Lwz дана в первой формуле.

Метод работы вентиляции смотрится последующим образом. В помещение направляется расчетное количество притока, разбавляющее внутренний воздух и понижающее концентрацию загрязнителей. Львиную долю вредных и летучих веществ втягивают локальные зонтики, расположенные над источниками, смесь газов удаляет механическая вытяжка. к меню ↑

7.7 Количество работающих людей

Методика применяется для расчета притока в офисные и другие публичные строения, где отсутствуют промышленные загрязнители. Необходимо узнать количество неизменных рабочих мест (обозначается латинской буковкой N) и пользоваться формулой:

Параметр m указывает объем воздушной незапятанной консистенции, выделяемый на 1 рабочее место. В проветриваемых кабинетах значение m принимается равным 30 м³/ч, вполне закрытых – 60 м³/ч.

Замечание. В расчет принимаются только неизменные рабочие места, где сотрудники пребывают более 2 часов в денек. Число гостей роли не играет. к меню ↑

7.8 Расчет зонтика местной вытяжки

Задачка локального отсоса – отобрать вредный газ и пыль на шаге выделения, прямо от источника. Чтоб достигнуть наибольшей эффективности, необходимо верно подобрать размер зонтика зависимо от габаритов источника и высоты подвеса. Методику вычислений удобнее рассматривать с привязкой к чертежу отсоса.

Расшифруем буквенные обозначения на схеме:

• А, Б – разыскиваемые размеры зонтика в плане;
• h – расстояние от нижней кромки втягивающего устройства до поверхности очага выброса;
• а, б – размеры перекрываемого оборудования;
• D – поперечник вентиляционного воздуховода;
• H – высота подвеса, принимается менее 1.8…2 м;
• α (альфа) – угол раскрытия зонтика, в эталоне не превосходит 60°.

Сперва рассчитываем габариты отсоса в плане по обычным формулам:

Далее способом подбора определяем угол раскрытия и перебегаем к расчету расхода всасываемого воздуха:

• F – площадь широкой части зонтика, рассчитывается как А х Б;
• ʋ — скорость воздушного потока в створе короба, для нетоксичных газов и пыли принимаем 0.15…0.25 м/с.

Примечание. Если нужно отсасывать ядовитые вредности, нормы требуют прирастить скорость вытяжного потока до 0.75…1.05 м/с.

Зная количество отбираемого воздуха, несложно подобрать канальный вентилятор требуемой производительности. Сечение и поперечник вытяжного воздуховода определяется по оборотной формуле: к меню ↑

8 Трудности, которые могут появляться при отсутствии общеобменной вентиляционной системы:

• Риск развития сердечно-сосудистых болезней из-за недостающего количества кислорода в помещениях;
• Понижение эффективности труда;
• Повышение уровня влажности воздуха;
• Увеличение концентрации пыли и вредных веществ в помещении;
• Увеличивается риск образования плесени и грибков.

к меню ↑

9 Советы мастеров

Случается так, что нужно установить длинноватые вытяжные воздуховоды. Когда их протяженность превосходит 30-40 м, осевой вентилятор ставить не нужно – требуется использовать центробежные аппараты. В кухонных помещениях нужно обеспечивать кратность обмена воздуха в 9 либо 10 раз. При всем этом на 1 человека, повсевременно находящегося в помещении, необходимо подавать приблизительно 60 куб. м воздуха. Также нужно учесть, что на 1 кВт мощности нагревательного оборудования кухни должно приходиться более 70 куб. м воздуха в час. к меню ↑

10 Меры предосторожности и уход

Для поддержания системы в рабочем неопасном состоянии, общеобменную приточную и вытяжную вентиляцию нужно временами очищать и проводить техосмотр. В сети подменяют фильтры, моют от пыли, сажи, органики и другого налёта поверхности, инспектируют исправность электроники. В больших помещениях – в особенности публичных и рабочих – непременно проводят ультрафиолетовую чистку либо кварцевание системы.

Поломка либо эксплуатация загрязнённой вентиляции может привести к недочету кислорода, общему инфецированию, нарушению рабочего процесса, созданию взрывоопасных ситуаций. Потому принципиально не только лишь хорошо создать проект воздухообменной сети, да и поддерживать её в соответствующем состоянии.

Для комфортабельного использования строений различного предназначения нереально обойтись без надёжной вытяжки и притока свежайшего воздуха. Вентиляция принципиальна даже больше, чем электросеть либо водопровод, потому её проект непременно составляют для всех помещений сначала. Проф установка и честных уход обеспечат подходящую атмосферу в всех сооружениях. к меню ↑

11 Результат

Общеобменную вентиляцию в маленьком доме можно сделать без помощи других. Но в случае более сложных проектов, не рекомендуется делать эту работу своими силами. Лучше доверить это экспертам, которые выполнят все расчеты в серьезном согласовании с установленными нормами СНиП.

В итоге вы получите общеобменную систему вентиляции, гарантирующую комфортабельное и неопасное для здоровья пребывание людей в помещениях. При всем этом будут учтены ваши пожелания, также применено более доступное по стоимости оборудование.
