1 Что представляет собой печь из баллона

Традиционным представителем термических агрегатов из старенького баллона является всем популярная «буржуйка». Такое заглавие она получила за свою необыкновенную прожорливость, потребляя огромное количество горючего. Но её основное преимущество состоит в резвом розжиге и нагреве. Это в особенности принципиально в экстремальных ситуациях, когда по любым причинам останавливается работа основного отопления.

В конструкции таковой печи баллоны могут находиться как в вертикальном, так и в горизонтальном положении. Теплопотеря происходит через поверхность печи и её можно существенно прирастить, наварив на поверхность железные рёбра. Не считая того, можно утилизировать тепло дымовых газов, пропуская их через трубу, врезанную в ёмкость с водой. Воду, подогретую таким методом, употребляют в контуре отопления либо используют в хозяйстве через бойлер косвенного нагрева.

Особенное место в отопительных устройствах из баллонов занимают пиролизные печи. Пиролиз — это тепловое разложение горючего, происходящее с наименьшим доступом кислорода. При температуре более 300 градусов горючее в печи не просто сгорает в процессе окисления, а разлагается на газовые фракции, дающие при воспламенении более высочайшие температуры.

к меню ↑

1.1 Принцип деяния печки-буржуйки

Буржуйка – простой вариант железной дровяной печи. Работает таковой прибор максимально просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и дает тепло окружающему воздуху. Дымные газы удаляются через дымопровод, а зола высыпается через колосниковую решетку в зольник, который следует временами очищать.

Одно из основных преимуществ буржуйки – простота конструкции. Тут нет серьезных размеров, главное, чтоб корпус выдерживал нагрев, а дымопровод работал исправно. Опытнейший мастер сделает такую печку практически за пару-тройку часов. А спаливать в ней можно фактически хоть какое сухое дерево: и поленья, и опилки. На нашем веб-сайте есть статья с подробным описанием процесса производства буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на таковой печке можно полностью удачно готовить. Этот момент следует обмыслить еще до начала производства конструкции, чтоб сделать ровненькую варочную поверхность.

Нужные материалы для производства печи бубафоня

Нужные материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, железная труба длиной метр-полтора и тяжкий диск, по поперечнику чуток наименьший внутреннего поперечника газового баллона.

Печь бубафоня из газового баллона, изготовленная своими руками, подойдет для отопления теплицы либо другого необитаемого помещения.

Особенности эксплуатации

При эксплуатации принципиально держать в голове последующее: Дрова в слоях должны быть одной длины, загружать их следует аккуратненько и ровно, не допуская перекосов

Схема печки долгого горения бубафоня

Для начального прогрева и выхода на режим пиролиза печке требуется час либо больше, при всем этом расходуется до одной пятой части горючего

Требуется также пристально смотреть за положением заслонки, чтоб не допускать задымления помещения.

к меню ↑

1.2 Секреты популярности буржуйки из баллона

В большинстве случаев для производства буржуйки употребляют 50-литровые пропановые баллоны

Чтоб повысить теплоаккумулирующую способность корпуса печи, агрегат часто облачают в кирпичную или каменную кладку, употребляют водяную рубаху и другие методы скопления энергии.

Ещё хотелось бы отметить не минус, а быстрее особенность, связанную с тем, что газовые баллоны окрашиваются обыкновенной эмалью. При высочайшей температуре краска будет выгорать, наполняя помещение ядовитым дымом. Чтоб исключить возможность отравления придётся удалить верхнее покрытие механическим методом либо 1-ые две-три топки провести на открытом пространстве.

к меню ↑

1.3 Какие баллоны можно использовать

Для производства корпуса печи подходящ не всякий газовый баллон. К примеру, не рекомендуется использовать баллоны из композитных материалов. Невзирая на свою крепкость, композит плохо переносит высочайшие температуры.

Ёмкость в 5 л. не может служить корпусом печи в связи с малыми размерами, но из неё с фуррором делают ёмкости для водянистого горючего.

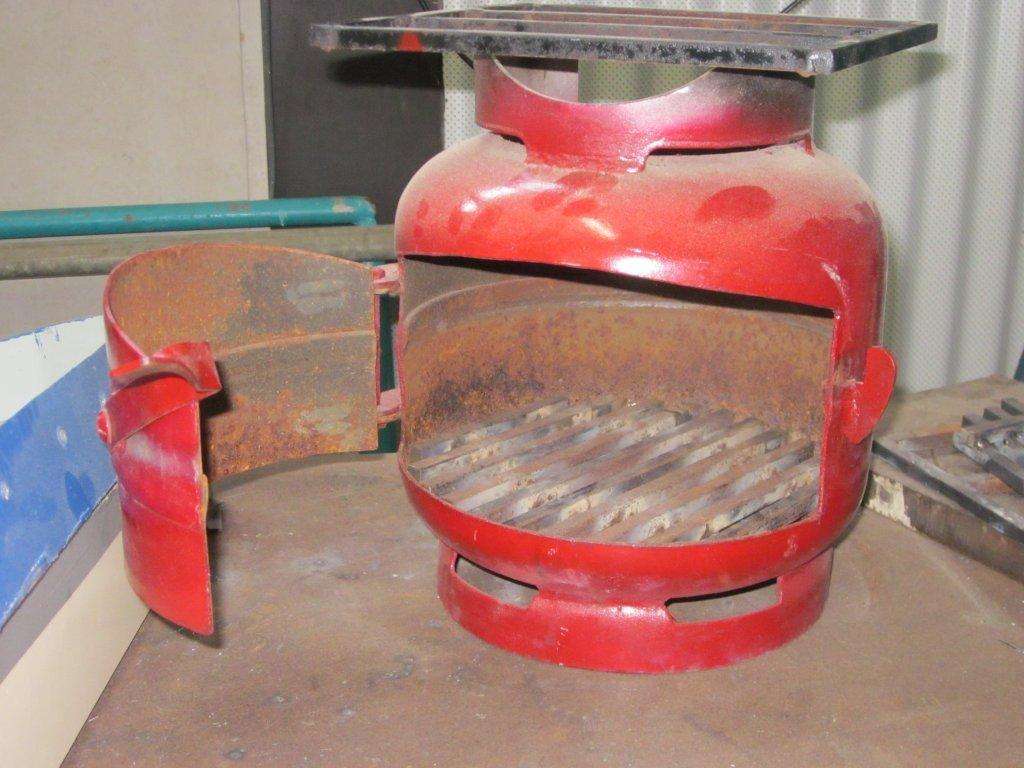

Можно использовать баллоны объёмом 12 и 27 л.. Из их получаются красивые термические агрегаты мощностью 2–3 кв и 5–7 кв соответственно.

В большинстве случаев корпусы печей изготавливают из баллонов ёмкостью 50 л.. Его размеры — поперечник 30 см и высота 85 — оптимальны для устройства термического агрегата. Печь такового объёма способна отменно обогревать маленький пригородный дом.

Вот некие примеры обогревателей, доступных для самостоятельной разработки:

• С верхним горением горючего.
• Пиролизный обогреватель, дополняемый теплообменником, вторичной камерой.
• Трёхходовая печка из баллона, с пропановой основой.

Конструкции составляют по чертежу, оформленному заблаговременно. Это уменьшает возможность ошибок.

Трёхходовая

База производства — два пропановых баллона. Тут есть пара советов:

• Один размещен горизонтально, на ножках.
• 2-ой поворачивают под углом 90 градусов к предшествующему.
• Горизонтальное устройство станет камерой сгорания.
• Вертикальное делает функцию теплообменника, с помощью которого печь из баллона нормально работает.

К первой ёмкости добавляют несколько аксессуаров:

1. Ящик для золы.
2. Колосниковые решётки.
3. Дверцы.

2-ой резервуар пичкают 2-мя перегородками снутри, при помощи сварочного аппарата. Любая перегородка по длине — как половина поперечника у самого баллона.

Дополнительная информация! Такие конструкции становятся предпосылкой трёхкратного конфигурации направления движения у дыма, товаров горения. Потому печка и получила наименование трёхходовой.

Рёбра с опорой на железных пластинках монтируют повдоль каждого из корпусов. Итог — повышение площади теплопотери.

Одной загрузки дров в этих устройствах хватает, чтоб обогреть помещение в протяжении 1,5-2 часов. Печки из газового баллона гарантируют сохранение тепла.

Пиролизная буржуйка

Конструкция из газового баллона, со стандартным объёмом до 24 л.. Эта часть и делает функцию камеры сгорания. 5 труб длиной на 40 см и поперечником на 57 мм — теплообменники. Баллон должен быть смонтирован горизонтально. Вертикально к нему укрепляют трубы, при помощи сварки. Делать это просто, если сначало следовать аннотации.

Вторую камеру сгорания ставят на теплообменнике, сверху. Для этой детали организуют соединение с дымопроводом. Маленькая трубка, отвечающая за подачу воздуха, к конструкции тоже подсоединяется. В теплообменнике организуется первичная теплопотеря, когда пиролизная конструкция работает.

Во вторую камеру продукты сгорания попадают через трубы. После чего состав смешивается с воздухом из трубки. Происходит догорание, в итоге чего в окружающее место выделяется тепло из печки из пропанового баллона.

Любопытно! 5 кВт — стандартная мощность такового обогревателя. При таких свойствах снутри помещения площадью до 30квадратных метров за час температура подымается приблизительно до 20 градусов выше нуля.

Для отопления личного гаража подобные буржуйки — хороший вариант. Газовый баллон объёмом на 50 л. наращивает эффективность конструкций, но под него тоже лучше монтировать плиты.

Бубафоня

Всего в таких изделиях находится несколько главных компонент:

• Топливник с формой цилиндра. Снабжён дверью зольника, съёмной крышкой наверху.
• Дисковый груз, вкупе с воздушным распределителем. Приваривается к торцу одной из воздушных банных труб.
• Решётка колосникового типа.
• Патрубок для подключения дымопровода.

Направьте внимание! Если вариант совершенно обычный — то колосники у печи могут совсем отсутствовать. Но тогда внутренняя очистка занимает очень много времени, становится неловким процессом.

Круглые трубы лучше профильных исходя из убеждений аэродинамики. Потому цилиндрическая форма на практике удобнее. Угловые сварные швы в данном случае отсутствуют. Обычно конкретно они становятся слабенькими местами в печках.

В процессе сгорания части горючего не оседают на углах бани.

Сжигание горючего снутри происходит «сверху-вниз», это основная особенность. Из-за такового обустройства зона горения тоже равномерно оказывается понизу. Наибольший прогрев характерен для стен вокруг горящего слоя с дровами. Остальной корпус буржуйки сохраняет еще более низкую температуру.

Банная печь

Такие печи тоже имеют свои достоинства. Это малогабаритные и лёгкие приборы, которые гарантируют продолжительную эффективную работу. Основная особенность — необходимость обустройства основания. Для этого идеальнее всего подходят полнотелые кирпичи, смонтированные на основание из цемента и песка. Торец снабжается огромным количеством деталей после срезки, включая дверцы, запорную и навесную фурнитуру вкупе с поддувалом и зольником понизу.

Наверху — корзина для удержания засыпи, из металла. У дымового канала неотклонима так именуемая «шиберная заслонка». Благодаря этой детали проще регулировать не только лишь силу тяги, да и общее качество.

к меню ↑

1.5 Обилие конструкций: какую избрать

Зависимо от предназначения печи из газовых баллонов можно поделить на несколько групп:

• отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Часто их оснащают водяной рубахой и употребляют в качестве основного теплогенератора пригородного дома либо дачи;
• буржуйки для подогрева складских, подсобных и других нежилых помещений;
• приборы для изготовления еды;
• компактные обогревающие и отопительно-варочные печи переносного типа.

Самыми сложными из их являются стационарные агрегаты, что обосновано завышенными требованиями к термический эффективности и экономичности. Все же есть конструкции, которые не уступают фабричным образчикам как по производительности, так и по безопасности эксплуатации.

Обычная буржуйка прямого горения

Всё, что пригодится для производства таковой печки — газовый баллон, печная труба и несколько обрезков ненадобных труб и уголков. Роль загрузочной дверцы делает часть баллона, приобретенная при обустройстве топочного проёма, а колосниковую решётку подменяют прорези либо отверстия в нижней его части. При всем этом баллон располагают вертикально либо горизонтально. При выборе конструкции учитывают, что 1-ый вариант занимает меньше места, а 2-ой обладает увеличенной теплоотдачей.

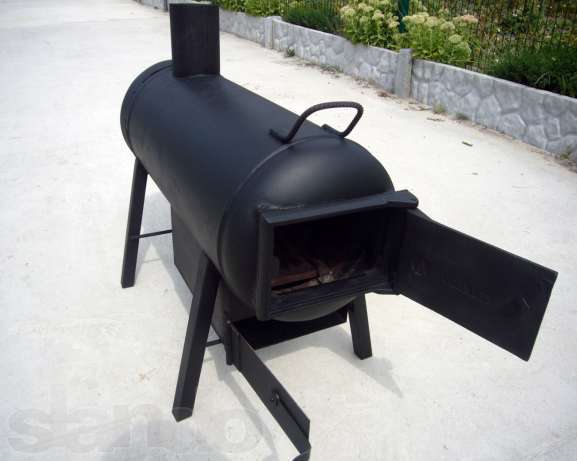

Печь буржуйка является простым отопительным прибором

Отопительные приборы долгого горения

Продолжительность работы данных агрегатов обуславливает метод сжигания твёрдого горючего, включающий как обыденное горение, так и пиролиз. Конструкция просит обустройства дожиговой камеры, потому для постройки отопительного прибора пригодится баллон ёмкостью более 50 л.. Достоинство печей долгого горения в том, что в качестве горючего можно использовать не только лишь дрова и уголь, да и хоть какое горючее растительного происхождения — опилки, траву, мелко нарубленные ветки и т. д. КПД агрегатов долгого, либо, как их ещё именуют, поверхностного горения добивается 85% — один из самых больших характеристик посреди твердотопливных устройств.

Печь долгого горения употребляет самые передовые методы сжигания твёрдого горючего

Обогревающие агрегаты на отработке

По трудности производства отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, снутри таковой печи также протекают процессы пиролитического преобразования водянистого горючего с получением горючих газообразных компонент. Из газового баллона можно выстроить универсальную буржуйку с капельной подачей водянистого горючего в зону горения (при отсутствии отработки её можно будет топить дровами) либо агрегат с огненной чашей. Достоинством печей на отработке является высочайший КПД, возможность работать на дешёвом горючем и отсутствие вредных компонент в уходящих газах.

Агрегат с огненной чашей можно использовать в жилых помещениях

Реактивные агрегаты и другие мобильные конструкции

Конструкция хоть какого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. В большинстве случаев такие агрегаты изготавливают из отрезка трубы огромного поперечника, выполняющего сразу роль топки и дымопровода. Тягу в реактивной буржуйке обеспечивает разрежение на её жарком конце, который часто употребляется ещё и для изготовления еды. КПД таковой конструкции не идёт ни в какое сопоставление с агрегатами, использующими пиролиз, но что касается простоты и компактности, то тут реактивным отопительным устройствам нет равных.

Расход горючего в переносной печи-ракете маленький, потому можно использовать даже сухие ветки, лучины либо пучки травки

Необходимо подчеркнуть, что для производства печи этого типа подходят баллоны с уменьшенным поперечником, применяемые для хранения кислорода, углекислоты и метана. к меню ↑

1.6 Расчёт главных характеристик: чертёж и советы

Для производства нормально действенной буржуйки подойдёт цельнометаллический баллон объёмом 50 л..

к меню ↑

2.3 Печи долгого горения на твёрдом горючем

В твердотопливных устройствах для получения тепла употребляются последующие виды горючего:

• дрова;
• отходы деревообрабатывающего производства в виде опилок, стружек, обрезков, щепы;
• торф;
• каменный уголь.

Известны случаи использования для отопления отработавших шин после их измельчения.

Одной из самых фаворитных конструкций такового типа по праву считается самодельная печь со забавным заглавием «бубафоня». Её можно сделать с наименьшими затратами труда и материалов. Основой для производства является корпус из газового баллона ёмкостью 50 л..

Топливом для такового агрегата может служить технологическая щепа, измельчённые остатки ветвей и сучьев, опилки и стружки. Требование к нему единственное — влажность не должна превосходить 12%, что соответствует нормам для горючего дровяных печей. Продолжительность горения одной закладки составляет от 14 до 24 часов зависимо от плотности её укладки. Горючее разжигается после установки груза и крышки. Рёбра на грузе образуют каналы для воздуха, позволяя горючему пылать и распадаться на пиролизные газы. Газы поступают в верхнюю камеру, где сгорают при высочайшей температуре.

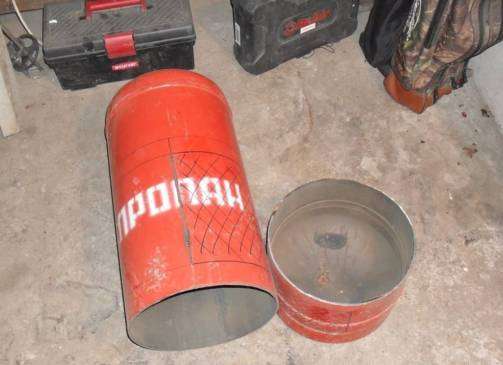

Для облегчения монтажа колосников баллон лучше перерезать напополам

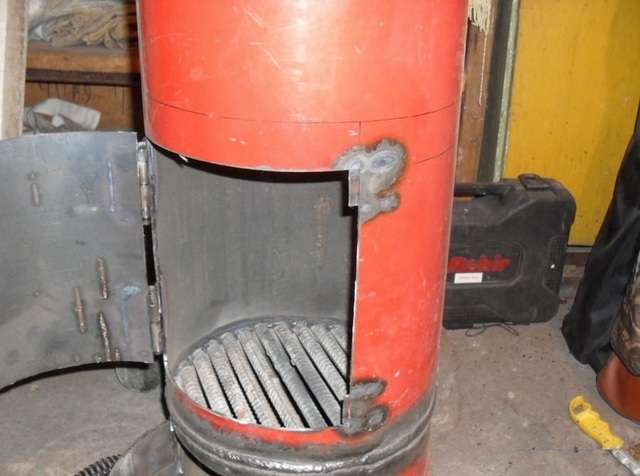

Маленькую, нижнюю часть устанавливают вертикально, после этого в её верхний проём вваривают колосники. В их качестве употребляют отрезки арматуры Ø20 мм подходящей длины. Зазор меж отдельными элементами решётки должен быть от 5 до 10 мм, зависимо от вида применяемого горючего. Петли лучше установить до того, как дверца будет разделена от корпуса

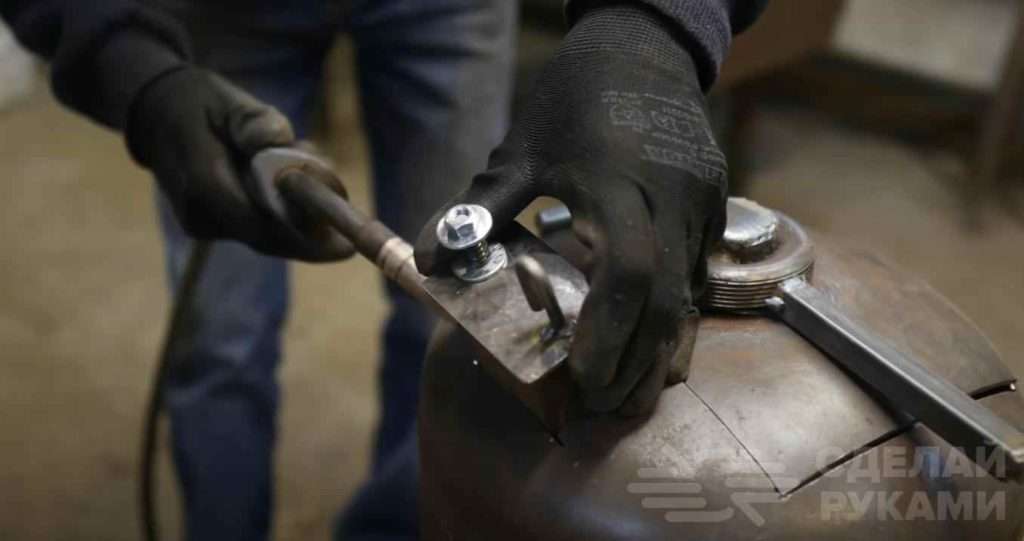

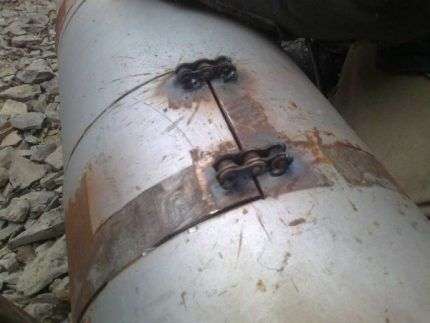

Заместо промышленных петель для самодельной конструкции можно использовать по паре звеньев сильной приводной цепи от сельскохозяйственной техники.

Упоры для фиксации дверцы в подходящем положении

Из железного прута шириной 8–10 мм выгибают ручки и приваривают их к дверцам. Из металлической полосы и того же прута изготавливают засовы, которые будут препятствовать самопроизвольному открыванию поддувальной и топочной дверцы. От высшей части баллона отрезают вентиль. При всем этом должно получиться отверстие поперечником 105 мм. Отрезок металлической трубы длиной 15–20 см разрезают повдоль, после этого разгибают, расширяя зазор до 10 мм. Образовавшуюся щель нужно заварить таким макаром, чтоб получить заготовку поперечником более 105 мм. Приобретенный отрезок вваривают в высшую часть баллона — он будет играть роль выходного патрубка (воротника), в который будет вставляться печная труба. В неких случаях выход дымового канала делают с боковой стороны. Горизонтальный участок дымопровода позволяет мало сбавить скорость исходящих газов и прирастить теплопотерю. Отверстие под вентиль при всем этом нужно заварить. Вырез в заслонке увеличивает безопасность агрегата, так как исключает возможность задымления вследствие самопроизвольного закрывания

По мере надобности готовое изделие красят, после этого устанавливают на место, присоединяют печную трубу и проводят пробную топку.

к меню ↑

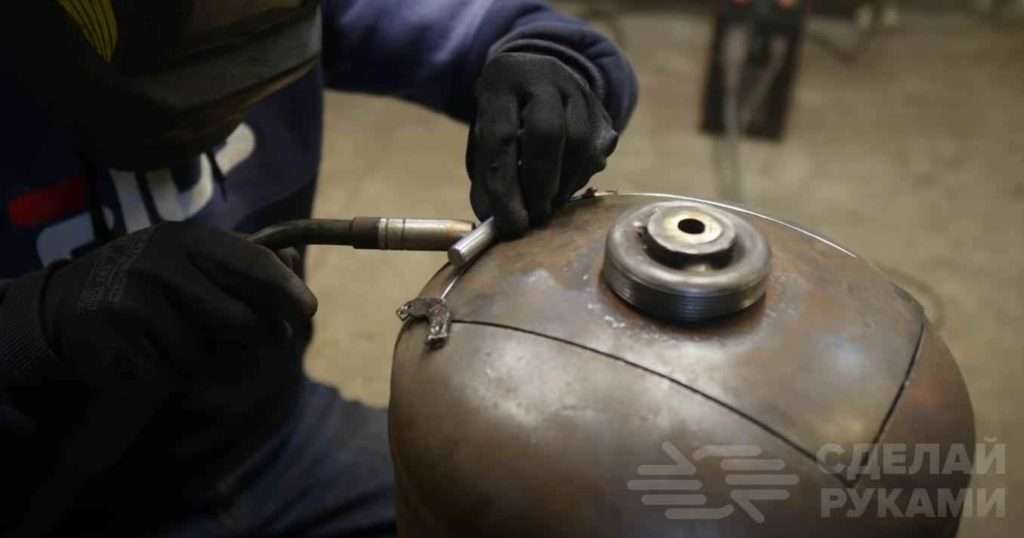

3.2 Разработка выполнения печи из газового обыденного баллона

Принципиально! До работ с хоть каким газовым баллоном нужно на сто процентов удалить из него остатки газа! Для этого баллон заполняют водой с моющим средством, призванным освободить будущую печь от запахов газа и меркаптановой отдушки.

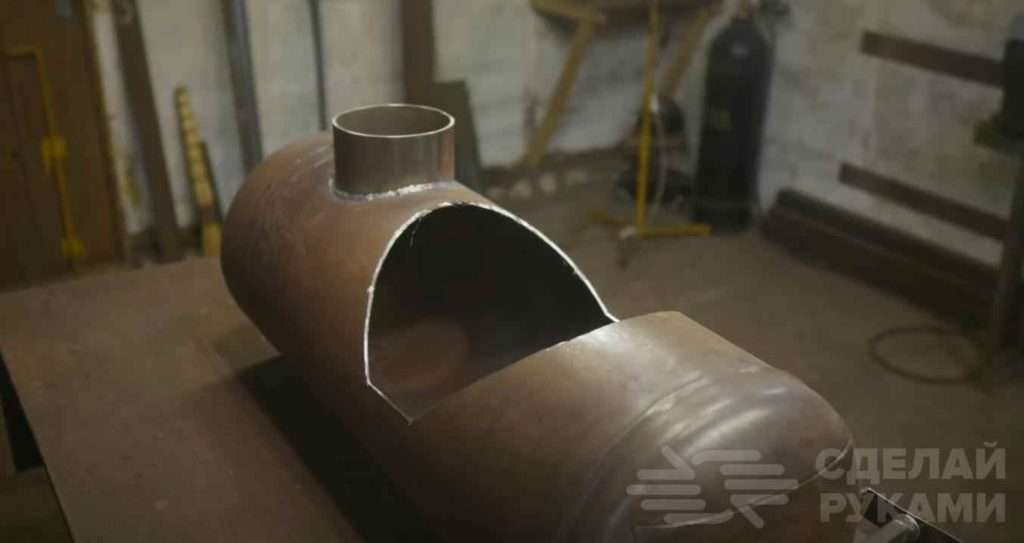

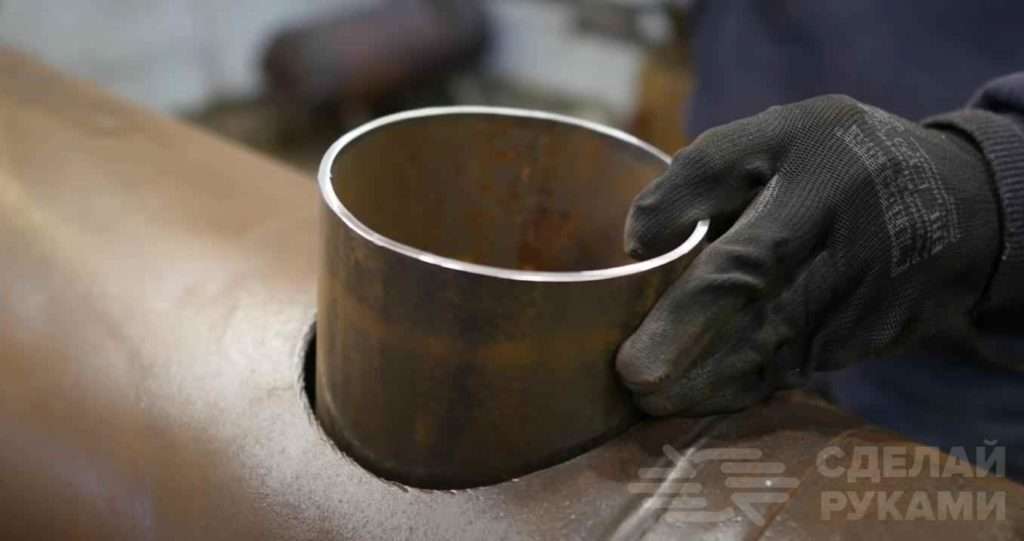

Дальше размечают отверстия для дверки, поддувала и вытяжной трубы и вырезают их болгаркой. Можно приобрести готовую чугунную печную дверку в блоке с поддувалом. В данном случае к просвету в газовом баллоне приваривается рамка их уголков, а к ней болтами крепится литая дверка. Если эстетика не так принципиальна, то дверку делают из вырезанного кусочка баллона. При всем этом неизбежно остается более либо наименее широкая щель. В самом простом варианте колосники и выступы, формирующие поток товаров сгорания, отсутствуют.

Горючее загружается на дно печки, после его полного выгорания зола удаляется совком. В таком варианте тяжело воплотить режим длительного горения. особенности выполнения буржуйки горизонтальной Горизонтальная печь из газового баллона полностью подойдет для отопления гаража либо теплицы.

В горизонтальной буржуйке остается не достаточно места для размещения колосника и лотка для золы, потому время от времени колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных либо самодельных петлях. Увлекательный вариант — петли — это три звена громоздкой приводной цепи от массивного мотора либо другого механизма, последние звенья привариваются к стена и к дверке соответственно.

к меню ↑

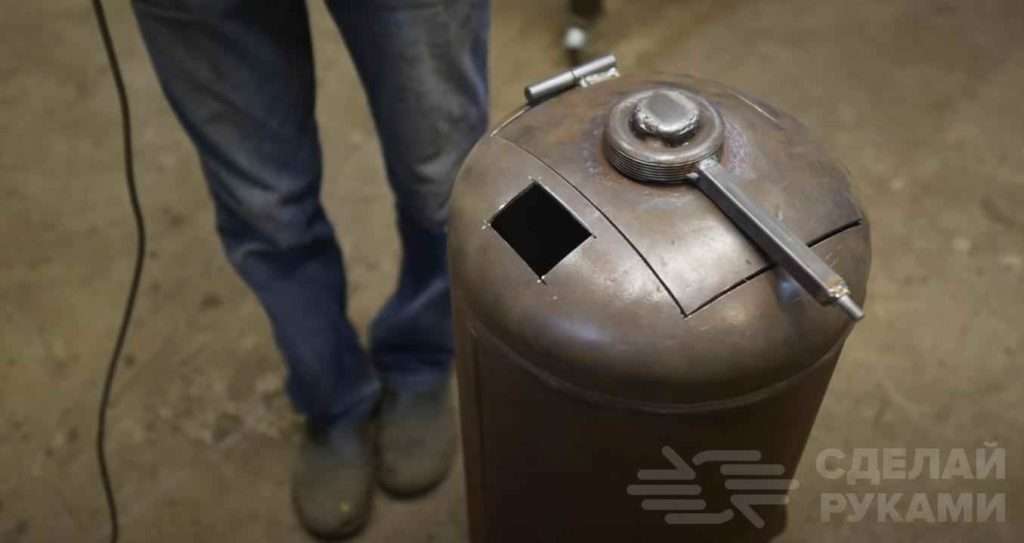

3.3 Процесс сборки вертикальной печи

Вертикальная печь труднее в изготовлении, но просит наименьшей площади для собственной установки и обладает наилучшими пользовательскими свойствами. Объем баллона употребляется более правильно. Принцип деяния печи не изменяется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки горючего и для зольного лотка. Колосники из арматуры ввариваются меж этими дверями.

В принципе, всю высшую часть печи можно отвести для загрузки горючего, что обеспечит долгосрочную работу на одной загрузке. Но нередко объем камеры сгорания уменьшают, чтоб расположить в высшей части дополнительные теплообменники. Один из увлекательных вариантов — вваренные в высшей части газового баллона сквозные железные трубы, по которым вентилятором (непременно теплостойким) гонется воздух.

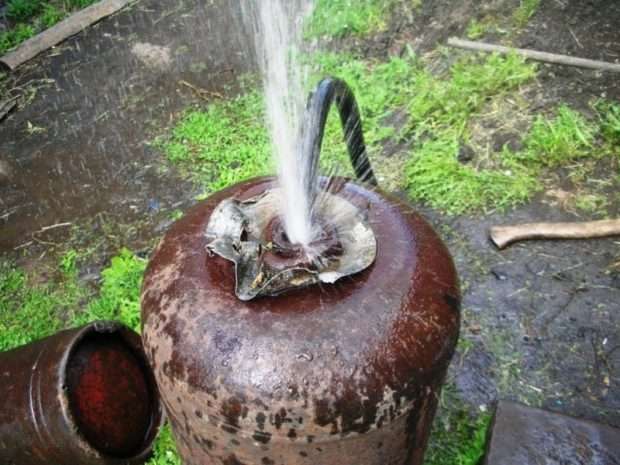

Вода выпихнет из баллона остатки газа, после этого можно не боясь приступать к слесарным работам

Чтоб стопроцентно удалить пропан либо его производные, воспользуйтесь испытанной методикой:

1. Отверните вентиль и выпустите из баллона остатки газа.
2. Переверните ёмкость ввысь дном и вылейте из него конденсат.
3. Воспользовавшись газовым либо разводным ключом, демонтируйте вентиль.
4. Поставьте сосуд вертикально и с помощью шланга стопроцентно наполните его водой. Жидкость вполне выпихнет остатки газа и сделает заготовку для буржуйки неопасной.
5. После того как вода будет слита, с баллоном можно проводить любые слесарные работы — резать, сверлить, варить и т. д.

Так как и газ, и конденсат являются взрывоопасными субстанциями, а не считая того, владеют очень выраженным, противным запахом, то работы нужно проводить на открытом воздухе, вдалеке от источников открытого огня.

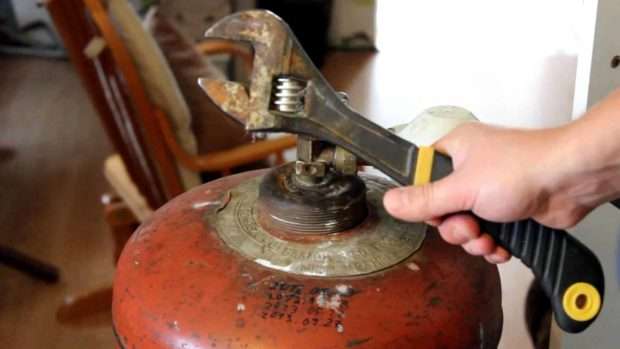

Вентиль с баллона можно открутить с помощью разводного ключа

Что пригодится, чтоб не отвлекаться по мелочам

Приступая к работе, нужно приготовить такие инструменты:

• сварочный инвертор либо трансформатор, рассчитанный на токи до 200 А;
• ручную шлифовальную машину, либо, как её именуют у нас в стране, болгарку, рассчитанную на применение дисков поперечником до 180 мм;
• зачистной и отрезные диски для работы по металлу;
• насадку шлифмашины для чистки металла от ржавчины;
• электроды поперечником 3–4 мм;
• молоток сварщика;
• дрель с набором свёрл для стали;
• зубило;
• молоток;
• плоскогубцы;
• рулетку, железную линейку и угольник;
• маркер и кёрн.

Не считая 1-го либо 2-ух газовых баллонов, для сооружения буржуйки пригодятся:

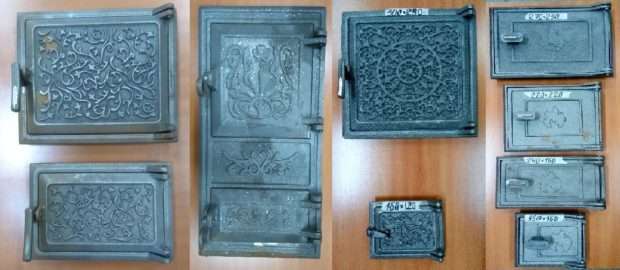

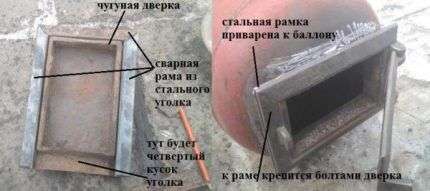

Буржуйку из баллона можно оснастить заводскими металлическими дверями

• листовая сталь шириной более 3 мм;
• труба для дымопровода поперечником от 100 мм;
• колено дымоходное 90° либо 2×45°;
• дверцы чугунные;
• колосники либо железная арматура поперечником от 20 мм для их подмены;
• петли для навешивания дверцы;
• уголки железные с полкой размером более 30 мм.

Если вы сторонник эстетичности в всех её проявлениях, то, не считая всего остального, подготовьте ещё и растворитель, грунтовку и краску. Окрашенная буржуйка будет смотреться еще лучше, к тому же чистовая отделка даст агрегату завершённость. Очевидно, эти материалы должны быть созданы для эксплуатации в критериях больших температур.

Какую конструкцию избрать для собственного проекта

Невзирая на всё обилие печей, которые можно выстроить из обыденного газового баллона, имеющиеся конструкции можно привести к трём главным видам:

• горизонтальные;
• вертикальные;
• комбинированные.

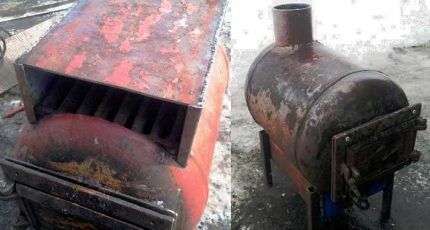

Горизонтальная буржуйка проще в изготовлении и по утверждениям хозяев обладает большей теплоотдачей (что, в принципе, неподалеку от правды, беря во внимание несколько увеличенную топливную камеру). Совместно с тем она занимает огромную площадь, что в неких случаях неприемлимо. Горизонтальные агрегаты неплохи там, где есть развернуться — в просторных мастерских, складах, теплицах и т. д.

Горизонтальное размещение баллона более прибыльно исходя из убеждений теплофизики

Вертикальный отопительный прибор занимает намного меньше места и имеет безупречную конфигурацию для монтажа в углу. Для установки в гаражах и маленьких помещениях домашние мастера выбирают конкретно эту конструкцию, хоть она и труднее в изготовлении. Трудности связаны с тем, что для установки колосниковой решётки приходится работать сваркой в ограниченном пространстве, а это не совершенно комфортно. Совместно с тем существует метод, когда для монтажа колосников баллон разрезают на две части, после этого сваривают вновь.

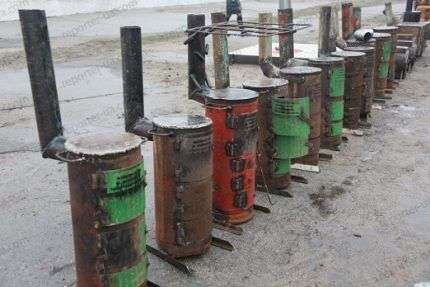

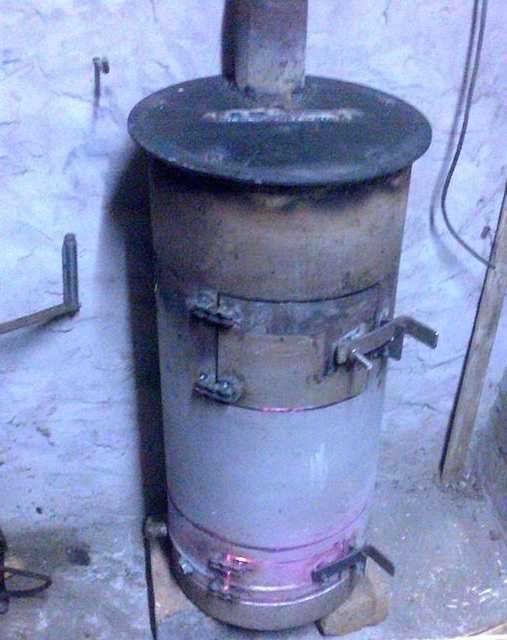

Вертикальная буржуйка — один из самых малогабаритных отопительных устройств

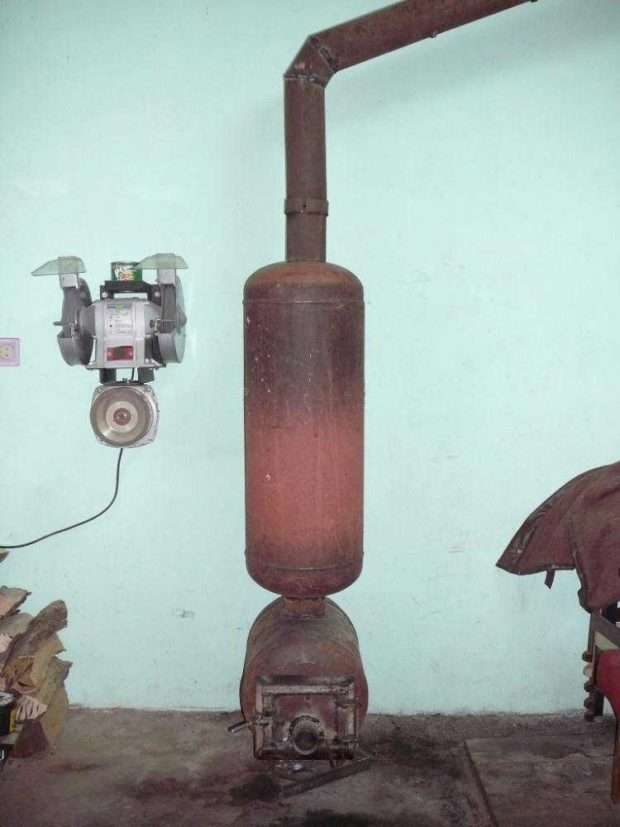

Комбинированные буржуйки изготавливают из 2-ух и поболее баллонов, один из которых играет роль топки, а другой теплообменника. На самом деле, таковой отопительный прибор представляет собой все ту же горизонтальную конструкцию, но так как его камеры производятся из отдельных сосудов, всё же отнесём такие сооружения к отдельному подвиду. Печи комбинированного типа являются более экономными и теплоэффективными отопительными устройствами, но безупречными их именовать нельзя, беря во внимание огромные габариты и повышение трудозатрат.

Комбинированный обогревающий прибор имеет увеличенный КПД

Ниже мы представили чертежи и схемы, которые сумеют посодействовать в работе либо при проектировании своей конструкции.

Нужные материалы и инструменты

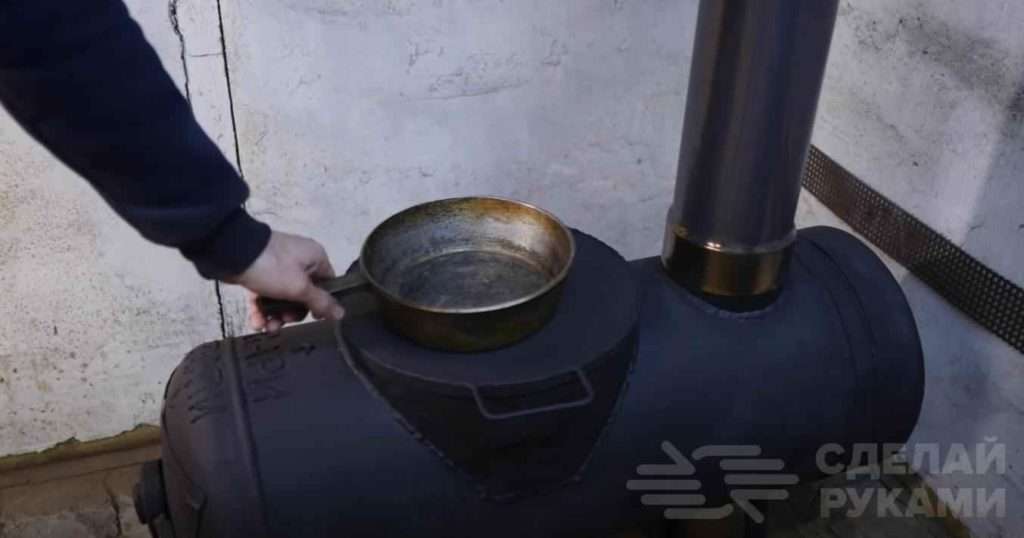

Для постройки переносной отопительно-варочной печи пригодятся:

• баллон для бытового газа объёмом 50 л.;
• труба поперечником 100 мм и поболее;
• петли дверные железные — 2 шт.;
• решётка колосниковая металлическая;
• прут металлической поперечником 8–10 мм;
• отрезок железного уголка с полкой 20–25 мм;
• листовая сталь шириной 5–6 мм;
• теплоизолированные ручки;
• жаростойкая грунтовка и краска.

Для того чтоб было удобнее следить за температурой во время изготовления выпечки, употребляют хоть какой подходящий указатель температуры. Закрепить его можно с помощью прохладной сварки.

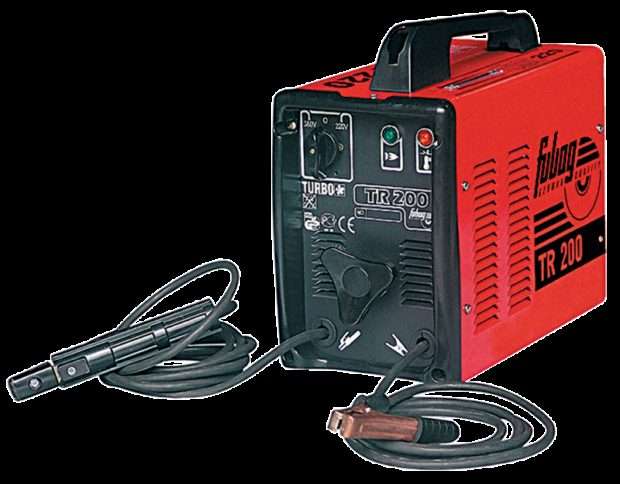

Без сварочного аппарата при изготовлении железной печи не обойтись

Нужные для работы инструменты сейчас есть у каждого. Если же из представленного ниже перечня у вас нет того либо другого приспособления, то лучше приобрести его заблаговременно. Потом это сбережет много времени и нервишек. Итак, вот что пригодится для постройки мобильной печи из баллона:

• обычной сварочный трансформатор либо полупроводниковый инвертор, рассчитанный на работу с электродами поперечником 3–4 мм;
• угловая шлифовальная машина (УШМ), либо, по-народному, «болгарка», созданная для работы с дисками более 180 мм;
• круги для УШМ — несколько отрезных и один зачистной (непременно для работы по металлу);
• дрель электронная с набором свёрл;
• насадка «кольцевая пила» для угловой шлифовальной машины;
• сварочные электроды;
• молоток;
• зубило;
• рулетка и железная линейка;
• чертилка для разметки по металлу.

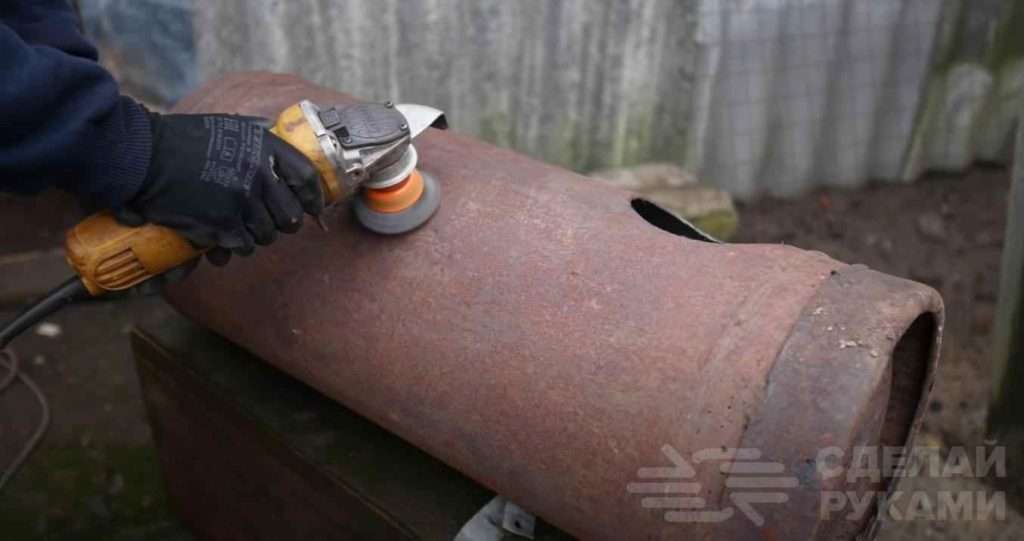

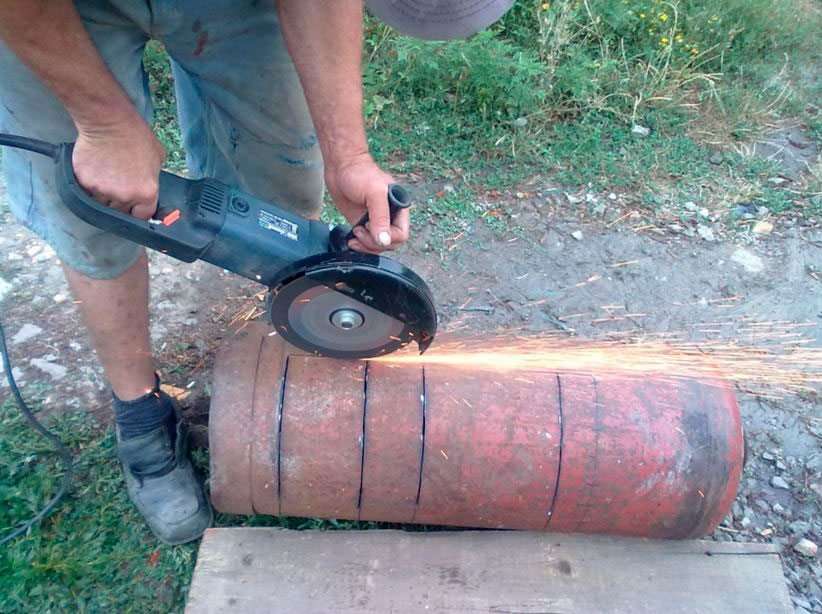

Резка баллона с помощью «болгарки» представляет определённые трудности, потому если у вас есть доступ к газорежущему оборудованию, то обязательно воспользуйтесь этой возможностью.

к меню ↑

3.5 Предварительные работы

До того как приступать к постройке печи, нужно кропотливо спланировать все этапы работы. А именно, требуется приготовить газовый баллон и избрать место для установки отопительного прибора. Что все-таки касается технологии, то при помощи представленной ниже пошаговой аннотации можно будет избежать ошибок и провести установка в кратчайший срок.

Как высвободить баллон от остатков газа

Приступать к резке пропанового либо метанового баллона без подготовки нельзя, так как даже маленькое количество газа, конденсата либо его паров в купе с кислородом воздуха является взрывоопасной консистенцией. Для того чтоб произошёл взрыв, довольно мельчайшей искры. Сделать ёмкость вполне неопасной можно по представленной ниже методике.

1. Отвернув вентиль, выпустите газ из сосуда.
2. С помощью разводного либо газового ключа демонтируйте кран.
3. Переверните баллон и слейте остатки газолина.
4. Поставив ёмкость вертикально, через верхний проём заполните её водой. При всем этом все горючие составляющие будут вытеснены жидкостью.
5. После просушки баллона на открытом воздухе можно приступать к хоть каким слесарным работам, включая сварку и обжиг старенькой краски паяльной лампой.

Как и любые другие насыщенные углеводороды, пропан и метан не имеет аромата. Для обнаружения утечки к нему добавляют очень пахнущие сераорганические соединения, потому все работы по чистке баллона лучше проводить на открытом пространстве.

Какое место подойдёт для установки печи

Невзирая на то что мы рассматриваем мобильную конструкцию, огромную часть времени она будет употребляться для отопления гаража, сарая либо мастерской. Чтоб эксплуатация отопительного прибора не привела к противным последствиям, при выборе места руководствуются действующими положениями СНиПа, нормами санитарной и противопожарной безопасности.

1. Пол под печью обустраивают с внедрением негорючих материалов — шамотного кирпича, цементно-песчаной стяжки, асбестоволоконной плиты либо железного листа.
2. Воспрещается установка отопительных устройств поблизости мест хранения горюче-смазочных и других легковоспламеняющихся материалов и веществ.
3. При установке печи непременно учитывают конфигурацию дымопровода. Места его прохождения через кровлю должны защищаться теплоизоляционными негорючими материалами.
4. Воспрещается установка печей этого типа под полками, в местах близкого расположения подвесного оборудования и т. д.
5. Нужно обмыслить, каким образом будет осуществляться приток воздуха в помещение. Не стоит забывать, что печи с открытым пламенем потребляют много кислорода.
6. При близком расположении корпуса отопительного прибора к горючим поверхностям стенок помещения, последние защищают теплоизоляционными щитами.

При выборе места установки печи непременно учитывают конфигурацию дымопровода. Так как большая часть тепла в печах прямого горения выбрасывается в трубу, её стараются расположить снутри помещения, оборудуя длинноватым горизонтальным либо наклонным участком. Принципиально только не перемудрить с его длиной и количеством поворотов, так как от этого зависит сила тяги, а означает, и термическая мощь отопительного прибора.

к меню ↑

3.6 Аннотации по изготовлению

Горизонтальные и вертикальные варианты этого прибора стали пользующимися популярностью посреди юзеров. Но есть особенности разработки, которые остаются общими для всех моделей.

Материалы

Основной перечень материалов смотрится последующим образом:

1. Железные уголки.
2. Арматура.
3. Лист металла шириной более 3 мм.
4. Дымоходная труба, чтоб через неё проходили остатки ракетного и других видов горючего.

Четыре шарнира для дверей получают раздельно в строй магазинах. Из дополнительных инструментов мастерам понадобятся:

• Шлифовальная машина ср азными видами дисков.
• Дрели с наборами свёрл.
• Маркер.
• Агрегат для сварки.
• Молоток, зубила, плоскогубцы. Можно сделать инструменты без помощи других.

Высшую часть с пропановых баллонов срезают в любом случае. Это место, где размещается вентиль. Места расположения топки и зольника с дымопроводом размечают с помощью маркера. Отмеченные участки вырезают, позже их можно откладывать в сторону, на этом процесс отработки не закончен.

Для колосниковой решётки отмечают, разрезают на части арматурные прутки. Сваривают заготовки при помощи специального аппарата, созданного для выполнения этих работ. Последующий шаг включает установка шарниров, с ролью ранее купированных частей.

Патрубок сваривают с отверстием в баллоне для дымопровода. Позже к нему будут подсоединять трубы. Четыре ножки укрепляют из уголка, позже дополнительно монтируют всё понизу. Готовую печь монтируют, устанавливают дымопровод.

Направьте внимание! Как правило это делают под маленьким углом, тогда теплопотеря возрастает, согласно чертежу.

Установка

Главное — следовать правилам пожарной безопасности. Малое расстояние до стенок не регулируется нормами, когда речь идёт о кирпичах и других разновидностях материалов, не поддающихся горению. 50 см — мало нужное расстояние меж телом печи и хоть какими материалами, которые поддерживают горение.

Растения, внешние стенки из стекла тоже не должны находиться рядом с буржуйкой.

Полы непременно застилаются металлическими листами, когда речь о дереве. Со стороны топки эта часть должна выступать минимум на 700 мм. Металлом зашивают и наиблежайшие стенки.

к меню ↑

3.7 Главные этапы работ

Сперва мастер вырезает высшую часть баллона. Она будет использовать в роли дверцы.

Обжиг баллона

После чего нужно вырезать круглое отверстие в нижней части баллона. «Заправляем» баллон дровами и обжигаем его изнутри.

Краску снаружи удаляем с помощью болгарки с кордщеткой.

Дальше отрезаем кусочек круглой трубы, вставляем его в ранее вырезанное отверстие, и обвариваем. На трубу будет надеваться дымопровод.

Крепим дверцу печи к баллону при помощи петли. Отверстие в баллоне (где находился вентиль) нужно заглушить, приварив сверху кусочек металла.

Рядом с дверью создатель вырезает очередное отверстие (прямоугольной формы).

После чего необходимо сделать и приварить регулируемую заслонку. Смотрите на фото ниже.

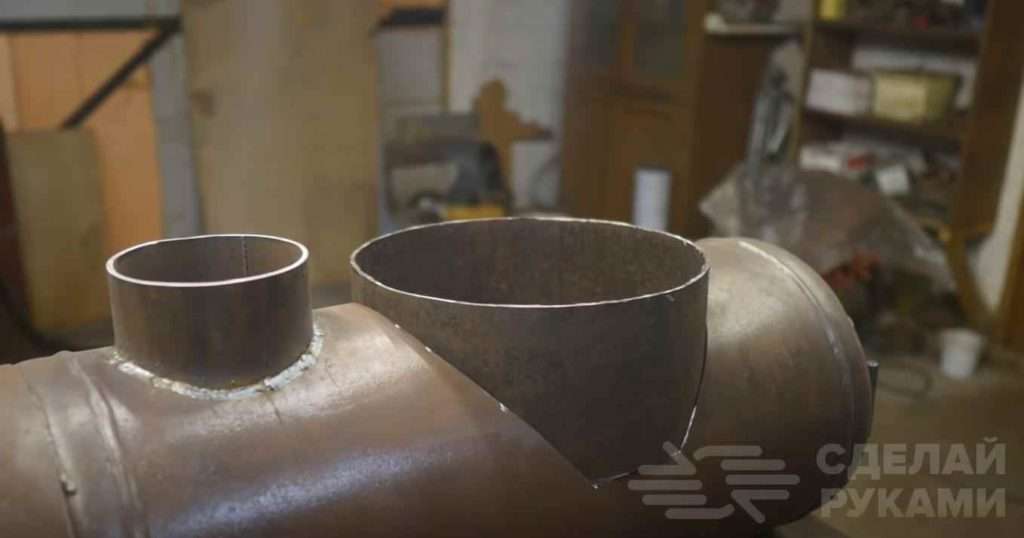

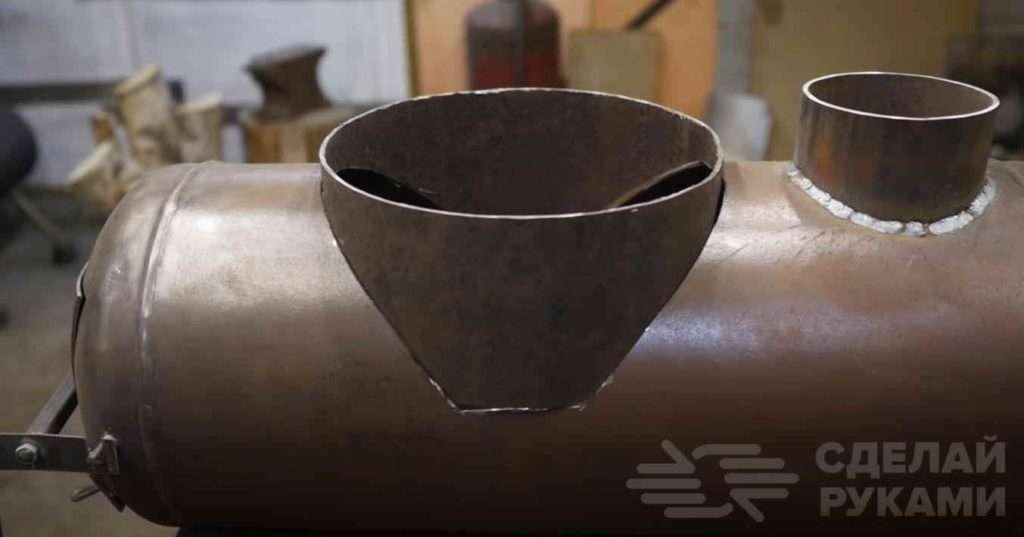

Дальше создатель вырезает в газовом баллоне середину. Из второго баллона вырезается горловина подходящей формы и размера. Вставляем ее в место посадки, и обвариваем.

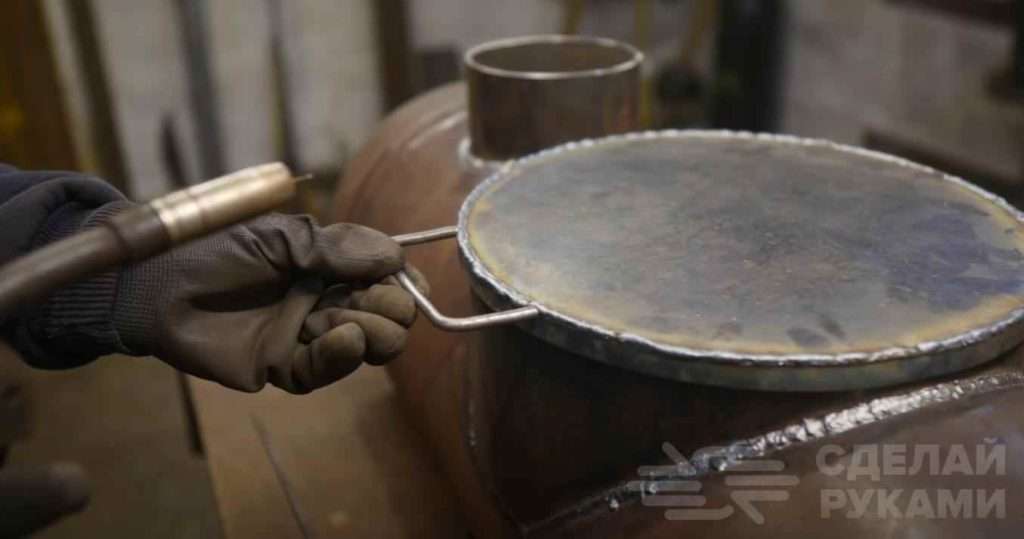

Изготовка съемной варочной поверхности

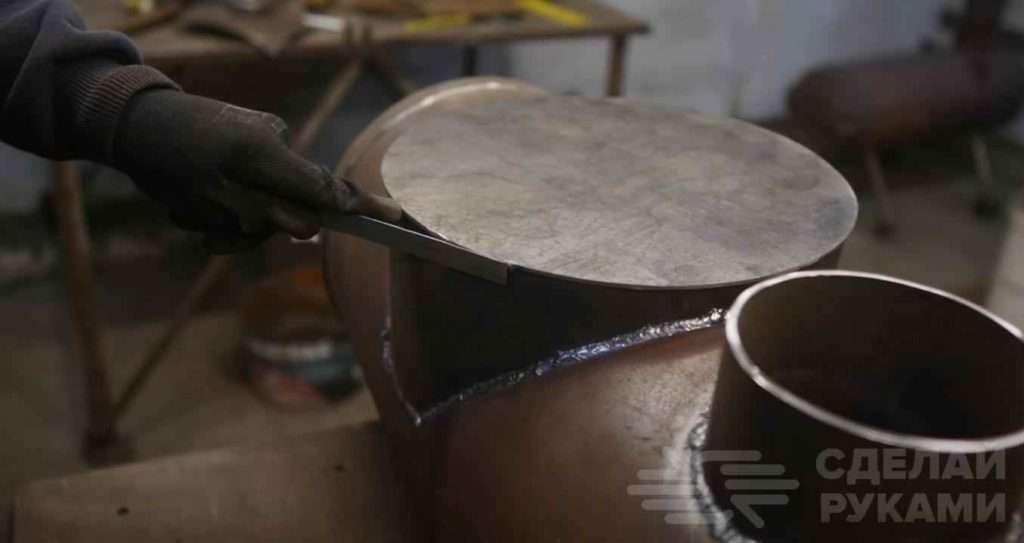

Для этого создатель вырезает из листового металла круг подходящего поперечника. Привариваем к нему полосу и ручки по краям.

Варочная поверхность нужна, чтоб приготовить что-то на сковороде либо в кастрюле.

Если вы желаете приготовить какое-нибудь блюдо в казане, то варочная поверхность убирается, а казан ставится прямо на печь.

к меню ↑

3.8 Оканчивающая часть работ

Отрезаем четыре схожих кусочка круглой трубы и привариваем их к нижней части печи — получатся опорные ноги.

к меню ↑

4 Советы по изготовлению

Буржуйка из баллона может быть разной: емкость можно поставить горизонтально либо вертикально. Необходимо подобрать корпус подходящих размеров, а потом верно его использовать.

Пригодится листовой материал из стали, устойчивой к долговременному нагреву, толстая проволока для колосника, уголок для ножек и т.п. В процессе производства следует учитывать ряд аспектов, чтоб печка вышла комфортной и действенной.

к меню ↑

4.1 Шаг №1 – выбор и подготовка баллона

Газовые баллоны бывают очень различные. Для буржуйки идеальнее всего подходит емкость для сжиженного газа на 50 либо 40 л.. Если нужна печь маленьких размеров, можно взять баллон объемом 12 либо 27 л..

Но это будет приспособление для подогрева маленьких подсобных помещений. Подобные емкости на 5 л. фактически никчемны. Такая маленькая буржуйка нагреется стремительно, но скоро остынет, потому отопительный эффект от нее будет очень малозначительным.

Увлекательный вариант для самодельной буржуйки – емкость из-под фреона. Таковой баллон имеет толстые стены и удлиненный корпус. Емкость необходимо обрезать, чтоб длина корпуса был приблизительно 70 см. Толстые стены, естественно, утяжеляют конструкцию, но лучше задерживают тепло. Буржуйка будет разогреваться в течение долгого, но при всем этом и греть будет подольше.

До работ нужно верно приготовить газовый баллон: стравить из него остатки газа, слить конденсат и заполнить емкость водой, которую после чего можно вылить

Когда баллон избран, необходимо приготовить сварочный аппарат и вспомнить о правилах безопасности. Даже в очень древнем баллоне всегда найдутся некие остатки горючего газа. Если сразу начать резать его при помощи сварки, страшный для жизни взрыв фактически гарантирован. Для тех, кто еще не воспользовался сварочным аппаратом, советуем прочитать эту статью.

Для начала рекомендуется открыть баллон и стравить остатки газа. Очевидно, это необходимо делать на улице, а не в помещении. Потом необходимо слить из баллона остатки воды, сконденсировавшейся снутри. Эта субстанция обычно имеет резкий и противный запах, потому идеальнее всего заблаговременно приготовить для нее маленькую емкость с крышкой, чтоб сразу аккуратненько ее упаковать и выкинуть.

К конструкции печи буржуйки не предъявляется особо серьезных требований по характеристикам. Чем больше топочная камера, тем паче просторное помещение сумеет обогреть агрегат

Если конденсат будет случаем пролит на пол в помещении, специфичный запах может сохраняться очень долгое время. После всех этих операций баллон все еще не готов к контакту со сварочным аппаратом, так как остаточные пары газа остаются снутри.

Необходимо заполнить баллон водой до самого верха, чтоб стопроцентно вытеснить из него весь газ. После чего воду сливают, сейчас баллон можно резать без заморочек.

к меню ↑

4.2 Шаг №2 – изготовка и заполнение корпуса

Дальше необходимо избрать тип буржуйки из баллона, будет ли цилиндрический корпус размещен горизонтально либо вертикально.

Все другие операции проводят с учетом этой ориентации. Если выбрана горизонтальная позиция, то один из торцов цилиндра будет служить задней стеной, а на другом необходимо установить загрузочную дверцу и поддувало.

Чтоб установить готовую литую дверцу на самодельную буржуйку, следует приварить к загрузочному отверстию рамку из железного уголка

Можно избрать две отдельные дверцы: огромную для загрузочного отверстия и неширокую – для поддувала. Но есть и комплекты, в каких такие дверцы объединены в единую конструкцию.

Отверстия под такие дверцы необходимо вырезать точно по размеру. После чего к краям просветов необходимо приварить раму из уголка.

Несколько звеньев толстой цепи, похожей на велосипедную, можно использовать в качестве петель для самодельной дверцы буржуйки, изготовленной из баллона

Рама литых дверец крепится к приобретенному обрамлению при помощи болтов. Рекомендуется за ранее приварить маленький бортик, чтоб не было щелей, и печь запиралась герметично.

В маленьких буржуйках можно при желании и совсем обойтись без колосниковой решетки.

Слева представлен перевернутый корпус горизонтальной буржуйки с приваренным к нему зольником, а справа – вид. Зольник выдвигают, чтоб регулировать поступление кислорода, поддувало в таковой модели делать не надо

Отыскать для нее место трудно, если делают печку маленьких размеров либо невысокую, к примеру, горизонтальный вариант. В таком устройстве поддувало не делают, доступ воздуха обеспечивают при помощи загрузочной дверцы, которую просто приоткрывают. Колосники из арматуры сделать просто, но они не в особенности надежны.

С течением времени арматура прогорает, ее приходится подменять. Другим вариантом может стать кусочек листового металла, в каком прорезаны щели либо отверстия круглой формы. Для сбора золы можно использовать особый ящик – зольник.

В горизонтальном варианте буржуйки из баллона колосники можно установить в нижней части в комплекте с зольником, так как нижнюю часть корпуса придется срезать, чтоб облегчить установка.
