1 Каковы функции расширительного бака в системе водоснабжения дома

Итак, сначала разберемся, с какими функциями должен управляться расширительный бак водопроводной системы.

• Таковой бак является резервуаром для скопления определенного припаса воды, готовой к применению. Другими словами если по каким-то причинам насосное оборудование не работает (очевидная ситуация для многих поселков – перепады с подачей электроэнергии), в распоряжении владельцев остается некий водяной резерв.

Расширительный бак – это всегда солидный припас воды под необходимым давлением, достаточным для работы многих сантехнических устройств.

• Установкой такового бака достигается размеренное давление в системе, нужное для корректной работы сантехнических устройств и домашней техники: до определенных пределов — даже при выключенном насосе.
• Уже упомянутый припас воды и сделанное в системе давление позволяют свести к минимуму число пусков насосного оборудования. А это гласит о том, что оборудование прослужит подольше.
• В конце концов, хоть какой запуск насоса всегда сопровождается резким скачком давления в системе, гидроударом, иногда достигающим 10 и поболее атмосфер. Это не идёт на пользу ни трубам, ни сантехническим устройствам. Расширительный бак выступает в роли демпфера, принимающего на себя такие скачки, и для системы они становятся неопасными.

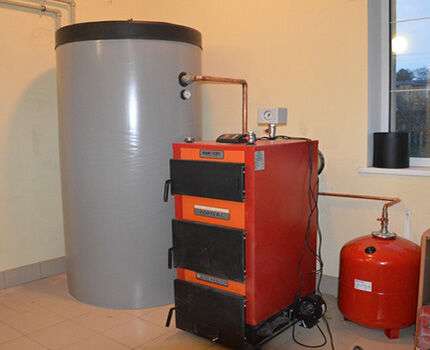

Расширительный бак часто врубается в обвязку бойлера прямого либо косвенного нагрева.

Схожий бак может устанавливаться и в контуре водонагревательного прибора накопительного деяния (бойлера), обеспечивающего автономное горячее водоснабжение. В данном случае добавляется к тому же функция компенсации температурного расширения воды, чтоб исключить очень нередкое срабатывание предохранительного клапана.

Но не следует путать расширенные баки для системы водопровода с теми, что созданы для контуров отопления. При всем их наружном сходстве, эксплуатационные характеристики уже совершенно другие. Об этом будет сказано чуток ниже.

к меню ↑

1.1 Назначение

Аспект в том, что и для жаркого и для прохладного водоснабжения применяется один и тот же прибор, но называться он может по различному, зависимо от того что делает в определенной схеме — или копит (аккумулирует) припас воды, или берет ее избыток при термическом расширении.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью скопления дополнительной воды на тот случай, если водоснабжение закончится. Принцип деяния таковой: бачок соединяется патрубком с трубами водопровода в хоть какой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен оборотный клапан, не позволяющий воде изливаться назад.

Как жидкость попадает вовнутрь, мембрана начинает двигаться ввысь до того времени, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учесть, что нужный объем бака составляет приблизительно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно откачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда увеличивается ее температура, объем начинает возрастать. Потому что емкость нагревательной системы вначале заполнена на сто процентов, лишная жидкость вытекает.

Чтоб избежать утрат воды, дополнительно употребляют расширительный бачок, устанавливаемый над бойлером. Он воспринимает в себя избыток. Полезное место снутри бака должно составлять приблизительно 10% от объема бойлера.

к меню ↑

1.2 Черта закрытых расширительных баков

Гидробак (либо гидроаккумулятор, расширительный бак) — это железная герметическая емкость, которая служит для поддержания размеренного напора в водопроводе и сотворения различных по объему припасов воды.

На 1-ый взор, выбор и установка этого устройства не должна вызвать проблем — в любом интернет-магазине можно узреть огромное количество моделей, которые только мало отличаются по форме и объему, но значительно не отличаются по собственной функциональности.

Это совершенно не так. В устройстве расширительного бака и принципе его работы есть много аспектов.

к меню ↑

1.3 Особенности устройства и конструкции

Различные модели расширительных баков могут иметь ограничения по методу использования — некие рассчитаны лишь на работу с технической водой, другие могут употребляться для питьевой воды.

По конструкции гидроаккумуляторы различают:

• резервуары со сменной грушей;
• емкости с фиксированной мембраной;
• гидробаки без мембраны.

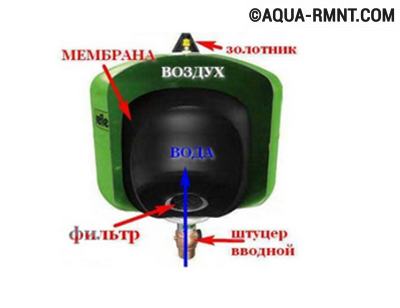

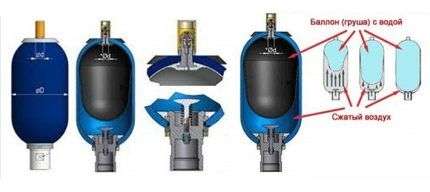

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — понизу) есть особый фланец с резьбой, к которому и крепится груша. С оборотной стороны имеется ниппель, для накачивания либо стравливания воздуха, газа. Он рассчитан на подключение к обыкновенному авто насосу.

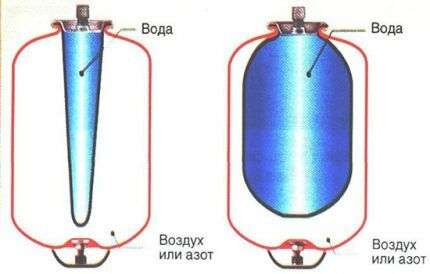

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с железной поверхностью. Подмена мембраны происходит методом откручивания фланца, который задерживают болты. В огромных емкостях, для стабилизации наполнения, задняя стена мембраны дополнительно крепится к ниппелю.

Срок службы съемной груши находится в зависимости от опций давления воздуха в газовом отсеке гидроаккумулятора. Время от времени, для сотворения большего припаса воды, юзер уменьшает количество воздуха и наращивает количество воды в груше. Это приводит к касанию мембраны к стене бака, и становится предпосылкой резвого истирания

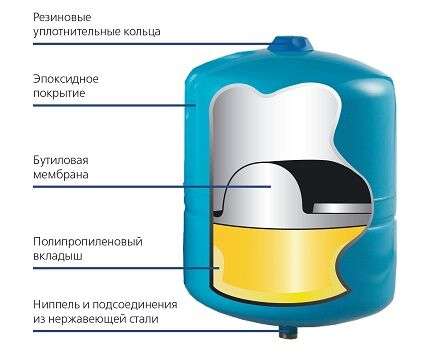

Внутреннее место бака с фиксированной мембраной делится ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такового резервуара покрыта гидростойкой краской.

В большинстве случаев баки с фиксированной мембраной употребляются для систем отопления. Потому что мембрана — это элемент, который выходит из строя еще резвее, то и срок службы такового бака наименьший, чем устройства со съемной грушей

Есть также гидробаки без мембраны. В их отсеки для воды и воздуха ничем не разбиты. Принцип их деяния также основан на обоюдном давлении воды и воздуха, но при таком открытом содействии происходит смешивание 2-ух веществ.

Достоинство таких устройств — отсутствие мембраны либо груши, которая является слабеньким звеном в обычных гидроаккумуляторах.

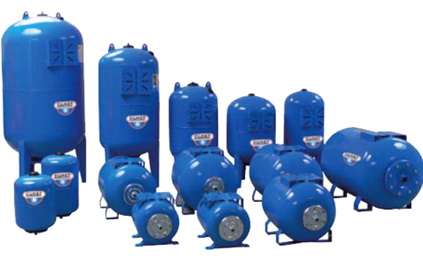

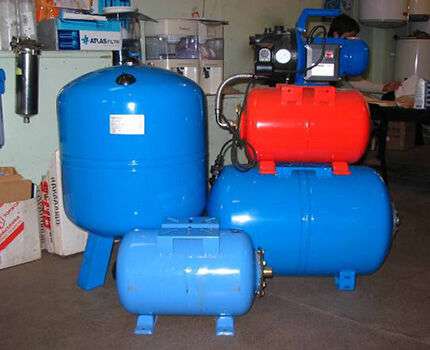

Снаружи расширительные баки можно поделить только на горизонтальные и вертикальные модели, но их рабочие характеристики могут быть очень различные

Диффузия воды и воздуха принуждает обслуживать баки довольно нередко. Около 1-го раза за сезон приходится подкачивать воздух, который равномерно смешивается с водой. Существенное уменьшение объема воздуха, даже при обычном давлении в баке, становиться предпосылкой нередкого включения насоса.

Гидравлические батареи в системах водоснабжения уменьшают возможность появления гидроударов, защищают насосы от лишне нередких включений, позволяют сформировать припас воды и поддерживать давление в контуре к меню ↑

1.4 Механизм работы гидроаккумулятора

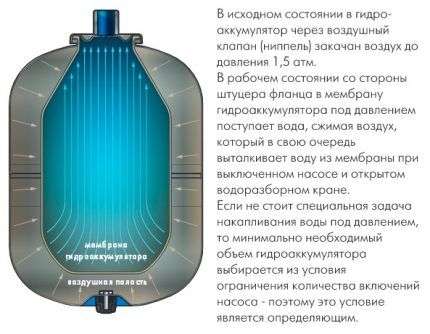

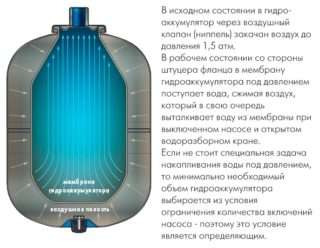

Закрытые гидробаки для водоснабжения работают по таковой схеме: насос подает воду в грушу, равномерно заполняя ее, мембрана возрастает и происходит сжатие воздуха, который находится меж грушей и железным корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В итоге в резервуаре увеличивается давление, это приводит к отключению насоса.

Некое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране миниатюризируется так, что давление опускается до нижнего предела, срабатывает реле, опять включая насос.

В гидробаке происходит неизменное взаимодействие воды и газа, отделенных друг от друга резиновой мембраной. Объем воды снутри устройства регулируется количеством газа (его давлением) (+) к меню ↑

1.5 Систематизация по области внедрения

Нельзя путать баки для водоснабжения и для отопительной системы, потому при выборе необходимо выяснить их назначение. Для точной идентификации производители окрашивают гидроаккумуляторы для отопления в красноватый, для водоснабжения — в голубий цвет.

Но некие не придерживаются таковой маркировки, потому отличительной чертой устройств могут послужить такие данные:

• для водоснабжения наибольшая температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
• устройства, созданные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака часто не бывает выше 1,5 бар.

Все важнейшие характеристики указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Устройство, созданное для системы отопления, служит дополнительным резервуаром, позволяющим теплоносителю свободно расширяться при нагреве. Без него система обречена на разрушение

Перечень функций, которые делает гидробак в системе ХВ (прохладного водоснабжения), еще обширнее:

• Поддержание ровненького и неизменного напора в водопроводе. Благодаря давлению воздуха, напор некое время поддерживается даже при выключенном насосе, пока не свалится до установленного минимума и в работу снова не включится насос. Таким макаром напор в системе сохраняется даже при одновременном использовании нескольких сантехнических устройств.
• Предохранение от износа насосного оборудования. Припасы воды, находящийся в баке, позволяет некое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
• Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достигнуть 10 и поболее атмосфер, что плохо сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
• Создание припасов воды. При выключении электричества система водоснабжения хоть недолго, но, все таки, еще некие время будет отдавать воду.

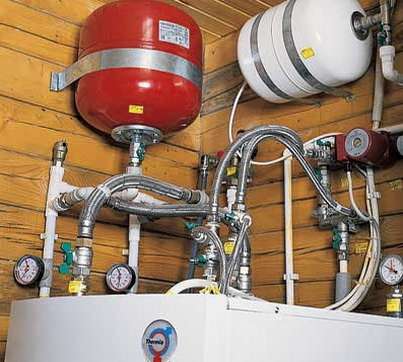

Для обвязки водонагревателя употребляют расширительные баки, которые могут выдерживать высочайшие температуры.

Бак расширительный открытого типа

Самое обычное решение, которое, кстати, очень обширно практиковалось еще не настолько издавна – это установка достаточно емкой емкости в самой высочайшей точке водопроводной системы дома. В дачных критериях это может быть, скажем, чердак. Бак – негерметичный, просто запирается крышкой от ненадобного испарения и замусоривания воды. Так что завышенного давления в нем создаваться по дефлоту не может.

Открытый расширительный бак. Из плюсов – только простота, все другое – сплошные недочеты.

Насос временами пополняет припас воды в этом баке. А оттуда она просто под действием сил гравитации течет к той точке, где раскрывается кран водозабора. Таким макаром, напор определяется только различием высот установки бака и точки водозабора.

Плюсы системы понятны – простота и дешевизна. А в чем видятся недочеты? Да фактически — во всем остальном

• Система выходит негерметичной, а качеству уже прошедшей фильтрацию и чистку воды не идет на пользу контакт с воздухом.
• Ёмкость нередко приходится располагать в неотапливаемом помещении (на чердаке). Для летнего использования – еще туда-сюда, зимой же система становится неработоспособной.
• Заавтоматизировать такую систему – особенных сложностей не составляет: можно установить поплавковый клапан и реле давления. Они в совокупы будут обеспечивать включение насоса для наполнения бака до подходящего уровня. А вот сделать требуемое давление в системе – извините…, но все ограничивается только перепадом высоты. А для многих сантехнических и бытовых устройств требуются совершенно другие условия.

Герметичные расширительные баки

Вот это – совершенно другой разговор. Нет фактически никаких ограничений по месту их размещения, можно подобрать изделие подходящего объема, сведя к минимуму количество включений насоса, и давление в системе поддается четкой регулировке.

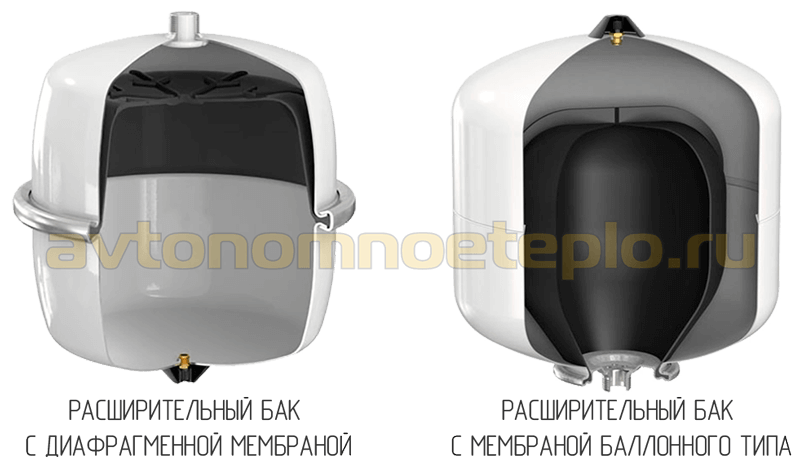

По конструкционным особенностям эту категорию можно поделить на устройства 3-х типов:

• Расширительные баки с мембраной, разделяющей емкость на две половины.
• Баллонного типа, снутри которых расположена эластичный, изменяющийся в размерах баллон для воды, который очень нередко просто называют «грушей».
• В конце концов, есть расширительные баки, в каких не предвидено какого-то механического разделения водянистой и газообразной среды. Но потому что в критериях домашнего водопровода они фактически не употребляются, рассматривать их не станем.

к меню ↑

1.6 Типы мембранных баков

Существует два главных типа расширительного мембранного оборудования.

Прибор со сменной мембраной

Основная отличительная особенность – возможность подмены мембраны. Она вынимается через особый фланец, который держится на нескольких болтах. При всем этом необходимо учитывать, что в устройствах огромного объема для стабилизации мембраны ее дополнительно закрепляют задней частью к ниппелю. Еще одна особенность устройства в том, что вода, заполняющая бак, остается снутри мембраны и не контактирует с внутренней частью бака. Что бережет железные поверхности от коррозии, а саму воду от вероятного загрязнения и значительно продляет срок эксплуатации оборудования. Выпускаются такие модели, как в горизонтальном, так и в вертикальном выполнении.

Устройства со сменной мембраной отличаются более долгим сроком службы, так как более уязвимый элемент системы можно поменять и вода не соприкасается с железным корпусом прибора

Устройство со стационарной диафрагмой

В таких устройствах внутренняя часть бака разбита на две части агрессивно закрепленной мембраной. Она не подлежит подмене, как следует, при выходе ее из строя, оборудование придется поменять. В одной части устройства содержится воздух, в другой – вода, которая впрямую контактирует с внутренней железной поверхностью прибора, что может стимулировать ее резвую коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность аква части бака покрывается специальной краской. Но такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.

Снутри бойлера косвенного нагрева находится нагревательный элемент, подсоединенный к системе отопления. При перегреве теплоносителя увеличивается температура ГВС, возрастает нагрузка на трубы и принципиальные конструкционные элементы, что приводит к порче дорогостоящего сантех оборудования.

Механизм работы расширительного бака с группой безопасности БКН заключается в предотвращении высочайшего давления в системе ГВС и появления гидроударов. Находятся оборотный и сбросный клапаны, помогающие при аварийных ситуациях.

Подключение группы безопасности и расширительного бачка нужное условие для долговременной работы БКН, также проведения бесплатного сервисного обслуживания. Производители оборудования нередко отказывают в гарантийном ремонте если в обвязке к бойлеру не установлено предохраняющее оборудование.

Как высчитать объём расширительного бака для БКН

Самые обыкновенные вычисления, которые дадут ориентировочный итог заключаются в последующем. Объем бачка должен быть более 10% от общего объема БКН.

к меню ↑

1.11 Когда в системе жаркого водоснабжения нужен расширительный бак

Это закономерный вопрос, ведь горячее водоснабжение может выполнятся по различному. Если имеется проточный нагреватель, к примеру газовый двуконтурный котел, который нагревает струю воды конкретно при ее заборе, то естественно расширительный бак не нужен.

Если в системе вода греется в замкнутом бойлере большой емкости (более 100 л.) то тогда требуется установка расширительного бака в дополнение к предохранительному клапану. На который возлагать не верно, потому что он совсем не рассчитан на нередкое срабатывание и при нередких включениях просто начинает течь.

к меню ↑

1.12 Как различать

С виду все мембранные баки идентичны меж собой. Существует мировоззрение, что для системы отопления – красноватые, а водоснабжения – голубые. Но оно не до конца правильно, потому что отдельные производители используют другие цвета.

к меню ↑

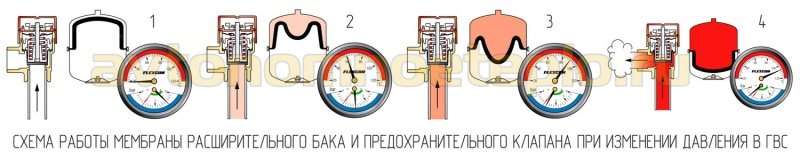

1.13 Как работают схемы аккумуляции воды

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые появляются при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.

При заборе воды в объеме чашечки, гидроаккумулятор даст этот объем, давление в системе понизится, но не на столько, чтоб реле давления включило насос. При заборе большего объема (к примеру в объеме ведра), давление свалится на столько, что включится насос и заполнит прибор. Расширительный бак в системах жаркого водоснабжения и отопления воспринимает излишний объем воды возникающий при ее нагревании.

Если б не было подобного устройства, то в нагревающейся замкнутой схеме очень стремительно бы взошло давление выше критичного, потому что жидкость фактически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.

На практике, если таковой клапан повсевременно пропускает воду, то это свидетельствует о неисправности аккумулирующего устройства. Если аварийный клапан отсутствует, то при нагревании произойдет разрушение самого слабенького места системы.

к меню ↑

1.14 Как подобрать объем прибора для отопления

Основной вопрос, который появляется у юзера — какой объем такового водо-аккумулирующего устройства нужен? При всем этом юзер желает приобрести наименьший объем, потому что он дешевле. Но получать необходимо тот, который подходит по расчету.

Объем расширительного бака для отопления будет зависеть от объема теплоносителя в системе, давлений – предельного и установленного. Формула для расчетов объема приведена на фото: Объем теплоносителя указан в проектных данных, либо его можно рассчитать сложив все внутренние объемы частей системы, в конце концов, в готовой системе его можно посчитать при заливке ведрами.

Для домашней системы — расчет объема «без излишних мучений» — 1/10 от залитого теплоносителя.

к меню ↑

1.15 Какое за ранее давление необходимо задать

На заводе-изготовителе обычно воздушную камеру заполняют азотом до давления 1,5 бар. Мембрана при всем этом прогибается и ее видно через штуцер подключения. Сохранность промышленного давления свидетельствует о том, что мембрана целая и прибор подходящ к работе.

к меню ↑

1.16 Как устанавливается

Обыденное правило, что подключение к системе хоть какого мембранного бака должно быть снизу, а воздушная камера сверху.

Но следует взять во внимание, что гидроаккумулятор можно разворачивать как угодно, подсоединение к водопроводу может быть, и сверху, и с боковой стороны, ничего такого особенного в этом нет, если не имеется возражений производителя.

А подключение к отоплению должно быть только снизу прибора. Если это не соблюсти, и расположить воздушную камеру снизу, то при выходе из строя мембраны, при возникновении в ней трещинок, воздух здесь же уйдет в систему отопления и завоздушит ее. Если же воздушная камера будет сверху, то и при растрескивании мембраны ничего ужасного не произойдет, прибор сумеет еще работать очень длительное время в обыкновенном режиме.

к меню ↑

2 Как верно подобрать прибор?

Основной чертой, на основании которой выбирается оборудование, является его объем. При всем этом непременно учитываются такие причины:

• Количество людей, использующих систему водоснабжения.
• Число водозаборных точек, в количество которых входят не только лишь душ и краны, да и бытовые приборы, к примеру, стиральная и посудомоечная машины.
• Возможность, что вода будет расходоваться несколькими потребителями сразу.
• Предельное количество циклов «пуск-стоп» за один час для установленного насосного оборудования.

Спецы советуют в качестве ориентира при выборе расширительного бака использовать такие характеристики:

• Если количество потребителей не превосходит 3-х человек, а установленный насос имеет производительность до 2куб. м в час, выбирается бак объемом от 20 до 24 л.
• Если число потребителей от 4 до восьми человек и производительность насоса в границах 3,5 куб. м в час устанавливается бак объемом в 50 л.
• Если количество потребителей выше 10 человек и производительность насосного оборудования составляет 5 куб. м в час, выбирают расширительный бак на 100 л.

При подборе подходящей модели устройства стоит учесть, что чем меньше объем резервуара, тем почаще будет врубаться насос. А так же тот факт, что чем меньше объем, тем больше возможность скачков давления в системе. Не считая того оборудование является и резервуаром для хранения определенного припаса воды. Исходя из этого корректируется и объем расширительного бака. Необходимо знать, что конструкция прибора позволяет установку дополнительного резервуара. При этом это можно сделать в процессе эксплуатации основного оборудования без проведения трудозатратных демонтажных работ. После монтажа нового прибора объем резервуара будет определяться совокупой объемов установленных в системе емкостей.

Не считая технических черт выбирая расширительный бак, повышенное внимание следует обращать на его производителя. Погоня за дешевизной может вылиться в еще более значительные расходы. В большинстве случаев для производства привлекающих собственной ценой моделей употребляются самые дешевенькие материалы, а они, как указывает практика, не всегда высококачественные. В особенности принципиально качество каучука, из которого делается мембрана. От этого впрямую зависит не только лишь срок службы бака, да и безопасность воды, которая из него поступает.

При покупке бака со сменной мембраной непременно необходимо уточнить цена расходного элемента. Очень нередко в погоне за прибылью не всегда честные производители значительно завышают стоимость сменной мембраны. В таком случае будет более целесообразным подобрать модель другой компании. В большинстве случаев большой производитель готов отвечать за качество собственной продукции, так как дорожит репутацией. Таким макаром, стоит сначала рассматривать модели конкретно таких брендов. Это Джилекс и Elbi (Наша родина) и Reflex, Zilmet, Aquasystem (Германия).

Объем расширительного бака для водоснабжения может быть различным, он выбирается исходя из потребностей юзеров. Если потом будет нужно больший объем, можно будет установить дополнительный прибор

к меню ↑

2.1 На что направить внимание при выборе?

Спецы рекомендуют устанавливать расширительный бак объемом 10% от объема бойлера с жаркой воды: для 100-литрового бойлера нужен бак на 10 л., 200 л. бойлер — 20 литровый бак.

Принципиально учесть, что емкость наименьшего объема подразумевает возможность более нередких скачков давления. Не следует забывать, что в баке сохраняется вода. Этот припас может понадобиться при определенных обстоятельствах.

Безопасность использования расширительного бачка для воды определяется материалом мембраны и бака:

Очередной фактор выбора бачка — производитель. Малая стоимость нередко может означать низкое качество изделия и, как следствие, следующий дорогостоящий ремонт. Производитель с именованием, репутацией не готов жертвовать ими, гоняясь за мимолетной выгодой. Они предлагают баки, комплектующие неплохого свойства по подходящим ценам. Сначала, уделите внимание материалу мембраны (см. выше), так как от этого зависит продолжительность службы бака, качество, безопасность воды. Не пустой вопрос – стоимость мембраны, если речь о баке со сменной резинкой.

к меню ↑

3 Как установить?

При установке расширительно бака для водоснабжения принципиально знать:

Жидкость к бойлеру идет через клапан, что не допускает выброса жаркой воды в систему прохладного водоснабжения. Бачок устанавливают меж бойлером и клапаном. Так из-под крана будет поступать сходу жгучая вода. Время от времени бак устанавливается после бойлера, но в ГВС тогда сначала пойдет прохладная жидкость из бака.

к меню ↑

3.1 Схема подключения бака

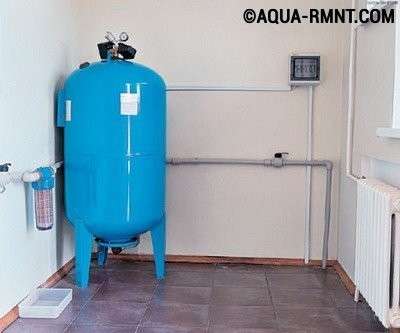

Мембранный резервуар может устанавливаться как вертикально, так и горизонтально, но в обоих случаях схема подключения будет схожей:

1. Обусловьте место монтажа. Прибор должен размещаться со стороны всасывания циркуляционного насоса и до разветвления водопровода. Проследите, чтоб к баку обеспечивался открытый доступ для выполнения обслуживающих работ.
2. Закрепите резервуар к стенке либо полу через каучуковые прокладки и заземлите его.
3. К патрубку резервуара при помощи фитинга-американки подсоедините пятивыводной штуцер.
4. К четырем свободным выводам поочередно подсоедините: реле давления, трубу от насоса, манометр и разводную трубу, которая подает воду конкретно к точкам забора.

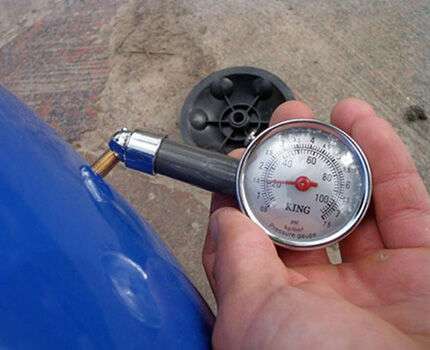

Существует два метода выяснить, под каким давлением газ находится снутри. Если к расширительному бачку с наружной стороны прикреплен манометр, его шкала покажет данные характеристики. Лучше убедиться, что устройство работает верно. За ранее перекройте клапаны, чтоб отмежевать емкость от системы водоснабжения. Спустя 10 минут необходимо сначала накачивать, а позже опять спустить воздух в баке, при всем этом следя за поведением стрелки. Если она сдвигается, а движения ее плавные, то все в порядке.

Если на баке отсутствует интегрированный манометр, нужно пользоваться портативным аналогом. Съемное устройство для измерения давления имеет таковой же разъем, какой есть на выпускном клапане расширительного бачка в высшей части. Его необходимо надеть и плотно закрепить. Потом открыть клапан, чтоб манометр с баком стали одной системой. Стрелки устройства покажут текущее внутреннее давление.

к меню ↑

4.1 Обычное давление

В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по дефлоту в данной конфигурации. Обычно оно составляет от 1 до 3 бар.

Нужный показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они размещаются на этом же уровне, довольно будет этой различия.

Если высота меж расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров необходимо добавить дополнительную 1 атм. Выходит, что для данных критерий обычным будет давление снутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

к меню ↑

4.2 Напор воздуха в гидроаккумуляторе

Устройство водоснабжения имеет свою уникальную систему, в состав которой заходит гидронасос, блок управления, фильтрационная система, реле давления и реле сухого хода. Реле напора держит под контролем работу насоса. В реле есть две стороны давления – в меньшей степени и в большей степени. При обыкновенной работе давление воздуха в мембранном баке в системе водоснабжения личного дома должно быть на 0,2-0,3 атмосферы меньше, чем в меньшей степени. К примеру, если малое значение 2,0 атмосфер, то количество воздуха необходимо прирастит до 1,7 атмосфер.

Давление в расширительном баке гвс можно найти в несколько подходов. 1-ый подход – пользоваться минимальным давлением в системе и большим давлением сброса клапана. К примеру, показатель предохранительного клапана составляет 6 бар, а показатель давления в системе – 2 бара. Подсчитав среднее значение, можно сказать, что давление в расширительном бачке гвс должно равняться четырем барам. 2-ой подход заключается в внедрение большего КПД и наибольшего срока работы гидробака.

к меню ↑

5 Настройка давления бака в системе водоснабжения

Вначале на момент реализации в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В аннотации по применению указывается допустимый спектр, за который не рекомендуются выходить, в особенности в сторону роста.

Чтоб верно установить лучший режим для гидробака, за базу берут последующие советы:

1. Регулировку давления воздуха в расширительном баке делают после отключения энергоснабжения.
2. Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
3. Фиксируют давление воздуха в расширительном баке с помощью манометра.
4. В случае несоответствия воздух накачивается или стравливается до заслуги характеристик, установленных производителем.

При производстве гидробаков заместо воздуха употребляют инертные газы, чтоб исключить возникновение очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того просит производитель.

Следует держать в голове, что после включения насоса рабочая камера гидробака наполнится водой, а уже позже достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не изменяется в процессе использования системой.

к меню ↑

5.1 Регулировка гидробака в обвязке водонагревателя

Тут есть одна особенность. Такие гидробаки обязаны иметь рабочее давление воздуха чуток выше, а конкретно, на 0,2 бар выше, чем написано в аннотации.

Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. 1-ая проверка работоспособности и настройка производится перед пуском системы, пока емкость не заполнена теплоносителем.

Отсутствие воды в камере – обычный режим работы. А заполняется она только когда вода в трубах греется. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В данном случае нужно отключить и спустить систему, а потом настроить гидробак поновой.

к меню ↑

6 Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Нужно также произмести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и реле давления воды. Чтоб убедиться в целостности бака проводят наружный осмотр.

Во время профилактического обслуживания, следует определять давление в гидробаке и корректировать его, если нужно

Невзирая на всю простоту устройства, расширительные баки для водоснабжения все таки не вечны и могут сломаться. Соответствующие предпосылки — разрыв мембраны либо утрата воздуха через ниппель. Признаки поломок можно найти по нередкому срабатыванию насоса, возникновению шума в системе водопровода. Осознание механизма работы гидроаккумулятора — это 1-ый шаг к правильному обслуживанию и устранению дефектов.
