1 Сокрытая система отопления

Современные технологии позволяют улучшать эстетический вид помещения разными методами. Не исключениям стал и способ размещения труб отопления в помещении.

Становится вероятным их размещение в стенке, благодаря долговечности материала, применяемого при их производстве.

к меню ↑

1.1 Достоинства и недочеты

Более комфортно располагать коммуникации в стенке на шаге строительства в личном доме по за ранее сделанному чертежу. Упрятать трубы в стенку в многоквартирном доме можно, если планируется полный ремонт помещения, или на сто процентов строения.

Располагая отопление в стенке, непременно, помещение смотрится более престижно, а освободившееся место можно украшать.

Плюсы:

• возрастает теплопотеря, потому что строй материалы владеют завышенным уровнем передачи тепла, в отличии от воздуха;
• срок службы полипропилена, из которого создают трубы, добивается до 50 лет, обеспечивая надежность конструкции при соблюдении технических норм при их монтаже;
• возрастает место на несколько см.

Но предстоит преодолеть трудности, заключающиеся в получения права на разрешение конфигурации положения коммуникаций в помещении либо так именуемую их перепланировку.

Минусы:

• плохой пропилен при нагревании возрастает в объеме;
• заказ проекта по перемене места расположения коммуникаций;
• согласование проекта с надзорными органами. Переделка инженерных систем в многоквартирном доме востребует дизайна специального разрешения;
• места соединений могут утрачивать герметизацию, найти которую можно только при помощи прибора, измеряющего давление воды;
• опасности, связанные с готовностью к разрушению стенки при вероятной течи.

Прорыв труб отопительной системы в стенке в случае протечки повлечет попадание воды в соседнюю нижнюю квартиру, потому что стремительно убрать течь не получится.

к меню ↑

1.2 Нужные инструменты и материалы

Для производства короба своими руками можно использовать:

• гипсокартон;
• древесную породу;
• пластмассовые панели;
• МДФ, ламинированное ДСП;
• изделия из ПВХ.

Для сборки каркаса и крепления материала обшивки будет нужно:

• стоечный профиль размером 27×60 мм;
• направляющие — 26×27 мм;
• угловой железный профиль;
• шурупы и дюбеля.

Набор инструментов должен состоять из:

• измерительных инструментов: рулетки, угольника, маркера;
• электронной дрели;
• шуруповерта;
• просекателя;
• ножниц по металлу и острого ножика.

к меню ↑

1.3 Ход работ

Процесс производства короба можно условно подразделить на несколько шагов:

1. Выполнение разметки вокруг частей отопительной системы на поверхности стенок, пола и потолка относительно их месторасположения. Также необходимо учесть, что стены конструкции не должны находиться впритирку к трубам, а на расстоянии не поближе 30 мм.
2. Сооружение каркаса из древесных реек либо железного профиля. Сначало на потолке и полу крепятся направляющие, потом на стенке стоечный профиль. В качестве крепчалёжных частей употребляют шурупы либо дюбеля.
3. Прокладка демпферной ленты в местах, где каркас прилегает к трубопроводу, амортизирующей термическое расширение металла;
4. Обшивка каркаса одним избранным видом панелей. Если употребляется гипсокартон, то при его фиксации к каркасу шляпки крепежного элемента заглубляют в материал не поглубже, чем на 1 мм.
5. Заделка мест крепления и швов шпаклёвкой.
6. Укрепление наружных и внутренних углов железным уголком.
7. Изготовка нескольких отверстий в верхней панели конструкции, через которые тёплый воздух будет поступать в комнату;
8. Шпаклёвка и грунтовка поверхности готового короба.
9. Финальная отделка конструкции; покраска, облицовка кафельной плиткой, декупажем, оклейка обоями, нанесение орнаментов и т.д. В кирпичной стенке пробиваются штробели так же, как и в панельной стенке.

   Порядок закладки части системы отопления в кирпичную стенку:

   • глубина либо ширина канала определяется с учетом количества намотки изоляции на поверхность трубы;
   • после этого они укладываются в размеченные места и закрепляются при помощи хомутов, за ранее зафиксированными шурупами.

   Нужно протестировать систему, пуская воду при лишнем давлении несколько суток. Убедившись в отсутствии протечек, стенку с коммуникациями замазывают веществом, шпаклюют.

   Дерево

   В древесных домах, один из методов прекрасно скрыть трубы – закрыть их плинтусом, а для батареи смонтировать древесную панель, которая сумеет служить сразу и элементом декора. При всем этом, лучше, если горизонталь будет иметь структуру решетки для увеличения теплопотери и перегрева древесной поверхности снутри короба.

   Закрыть систему отопления можно фальш-стеной из гипсокартона, но такое перекрытие на хоть какой поверхности будет уменьшать место.

   Монолит

   Если полипропиленовая труба имеет компрессионные фасонные элементы – то замуровывать ее нельзя.

   Для работы с монолитом рекомендуется воспользоваться перфоратором и угловой шлифовальной машиной.

   к меню ↑

   2.7 Главные трудности в процессе монтажа отопительных труб в стенке

   В процессе работы с обустройством теплых стенок может появиться масса заморочек, и основными из их являются последующие:

   Расширение под воздействием тепла. При всем этом в объеме возрастает не только лишь конкретно труба, да и штукатурка, которой отделана стенка. Это безизбежно ведет к возникновению на поверхности трещинок.

   Совладать с таковой неувязкой можно, выполнив некие условия:

   • систему отопления следует оборудовать по низкотемпературному типу (менее 40°C). Такое устройство в некой степени схоже с монтажом теплого пола: при касании поверхности не должно быть никаких противных чувств;
   • для работы следует использовать только те элементы, коэффициент температурного расширения которых является низким, например, сшитый целофан либо металлопластик;
   • штукатурку лучше использовать не обыденную, а с добавлением особенных пластификаторов. Такая смесь лучше переносит конфигурации размера под воздействием температур, потому трещинкы на ней обычно не возникают.

   Теплоотдачи. Принципиально держать в голове, что подогретая до определенной температуры стенка будет источать термическую энергию не только лишь вовнутрь помещения, да и наружу. Во избежание этого меж отопительной трубой и поверхностью стенки следует уложить теплоизоляционный слой из пенопласта либо ваты на минеральной базе.

   Но и тут стоит держать в голове о неких принципиальных моментах:

   • в этом случае, если стенка, в какой вмонтированы трубы, не является внешней, другими словами ее не следует, так как все тепло и так остается снутри;
   • при условии, если базу конструкции дома составляют энергосберегающие элементы, то укладка термоизоляции также не будет играть никакой принципиальной роли.




   В наше время многие люди делают в санузле и кухне так именуемый «евроремонт», который предполагает во всём эстетическую красоту, вот здесь и приходится мещанину раздумывать о технических свойствах материалов для водопровода, чтобы защитить себя на долгие и длительные годы от аварийных ситуаций.

   к меню ↑

   3.6 Достоинство полипропиленового материала — допустимость его к замоноличиванию

   Другими словами трубы и сварные соединения полипропилена можно безбоязненно прокладывать за гипсокартоном, замуровывать под штукатурку, либо уложить в штробу в стенке либо полу, и после чего смело, поверх, положить кафельную плитку.

   Детали полипропилена меж собой спаиваются диффузионной сваркой, при которой соединение происходит на молекулярном уровне. Своими словами: труба спаянная с фитингом выходит как единая отливка. Достигнуть этого можно при условии соблюдения технологии монтажа.

   Отмечу, что полипропилен с прохладным водоснабжением фактически не меняется в размерах. Но, как быть если нужно прокинуть 10, а то и поболее метров трубы под горячее водоснабжение?

   Можно использовать заводской компенсатор, но при замуровывании например, в штробу с этим свои трудности — выдалбливать «выкрутасы» трудоёмко. В таких случаях уместны компенсаторы, которые делаем отводами.

   Если сделаешь через каждые три погонных метра, метровый компенсатор, с выносом см в 20, то заморочек никаких не будет.

   Размер штробы при всем этом должен позволять полипропилену его расширение в длину.

   Кроме этого предусматриваем размер в глубину и ширину. Оборачиваем наш водопровод в термофлекс и смело замуровываем.

   Один из гостей блога, именованием Виталий, пожаловался, что статью не мешало бы дополнить рисунком. Ниже располагаю схематичные изображения самодельных компенсаторов (для роста — клик мышкой).

   к меню ↑

   3.7 Как закрепить трубы в штробе?

   Осуществляем это используя обыденные опоры — «клипсы». Которые имеются в продаже из различного материала, и под разные поперечникы. Метод крепления прост: засверливаешь, забиваешь дюбель, вкручиваешь саморез. Используя обжимной хомут с резинкой — опора не подвижна, а сняв резинку, труба снутри него скользит.

   В стандартных квартирах, например «хрущёвка», клиенты, нередко заказывают упрятать в стенку маленький участок водопровода, как правило это расстояние от верхнего края ванны и до смесителя. Тут отлично обходимся без каких или компенсаторов в длину, но в ширину и глубину нужно сделать припас.

   При внешней разводке в таковой квартире, по части расширения не заморачиваемся. Роль компенсирующего элемента тут делают отводы, задействованные в конфигурации.

   к меню ↑

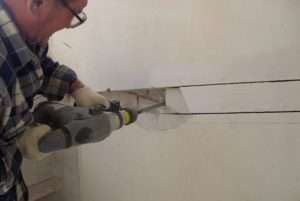

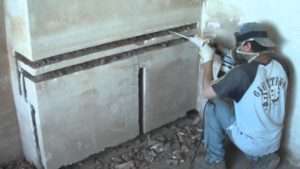

   3.8 Чем сделать штробу?

   Маленький участок я выштрабливаю при помощи перфоратора и вот этих насадок. Пику, или лопатку, как на фото, можно приобрести в магазине электроинструментов.

   А 2-ая приспособа — это обыденный бур для перфоратора, заточенный болгаркой, рекомендую — очень комфортная штука. Им комфортно работать, так сказать «ювелирно», например где край ванны примыкает к кафелю.

   к меню ↑

   3.9 Аспекты прокладки полипропиленовых труб в стенке

   При укладке полипропиленовых труб в стенку полезно соблюдать последующие советы:

   • Трубу для прохладного водоснабжения можно помещать в стенку без каких- или дополнительных оболочек. Потому что температура проходящей по ней воды мала, не меняется и сравнима с окружающей средой, ПП-труба фактически не будет расширяться.
   • При прокладке полипропиленовых труб отопления и жаркого водоснабжения на каждые 3 м организуют компенсационную развязку. Она представляет собой широкую штробу либо кармашек в стенке.
   • Чтоб избежать теплопотерь и вероятных деформаций в стенке из-за термического расширения полипропилена, трубы жаркого водоснабжения и отопления непременно изолируют. Для этих целей лучше использовать жесткие резиновые изоляторы (Энергофлекс) либо полиэтиленовые бугристые трубы. Внедрение дополнительных оболочек позволит расширяться нагретой ПП-трубе без разрушающего воздействия на стены и отделку штробы.
   • Все операции по пайке полипропилена стараются проводить на поверхности. После сборки длинноватых участков их помещают в штробу и спаивают с другими кусками.
     • Чтоб замуровать полипропиленовые трубы в стенку, употребляют различные материалы — монтажную пену, быстросохнущие гипсовые консистенции, составы для укладки плитки, штукатурные и цементно-песчаные консистенции. Перед тем, как упрятать трубу и заделать канал стройматериалами, штробу непременно смачивают водой для увеличения адгезии.
     • Большая часть строителей используют последующий резвый метод фиксации и частичной заделки труб в штробах. Они смачивают канал, разводят с водой гипсовое вяжущее и наносят его на трубы и выемки. Состав сохнет в течении нескольких минут и крепко фиксирует трубы в стенке. После штробу с недвижным трубопроводом замазывают штукатурными растворами.
     • Лучше после проведения всех работ, если отсутствовал исходный план, бросить чертеж разводки с указанием расстояний от пола, длин отдельных участков.

       к меню ↑

       4 Способы монтажа труб отопления в полу

       Установка отопления в личном доме из полипропиленовых труб своими руками

       В этом блоке мы разглядим два варианта:

       • установка под заливку;
       • установка под древесное покрытие.

       к меню ↑

       4.1 Установка под заливку

       Способ подходит как для квартир, так и для домов, даже с древесными полами. Стяжку можно залить и на древесный предварительный пол. В обоих случаях метод действий однообразный:

       • расстилается гидроизоляция;
       • укладывается теплоизолятор;
       • укладывается армировочная сетка;
       • разводятся и закрепляются трубы;
       • наклеивается демпферная лента;
       • все заливается слоем раствора.

       Сейчас обо все по порядку. На пол расстилается гидроизоляция, чтоб предупредить попадание воды снизу, также, чтоб избежать контакта мокроватого раствора с древесным предварительным полом. Потом рабочая поверхность утепляется. Сбалансированный вариант утепления – это пенопласт и его производные, такие как пенофлекс. На теплоизолятор укладывается железная сетка, которая будет распределять нагрузку в слое застывшего раствора. Без армирования стяжка потрескается.

       Есть особые пенопластовые маты, на поверхности которых есть бугорки. Они размещены рядами через равные промежутки, как ячейки сетки. Такие маты просто кладутся на пол, по ним осуществляется разводка и все это заливается веществом. Просто, стремительно и отменно. Новые технологии, но.




       Краны и вентили на байпасах запрещены управляющими компаниями. В случае незаконного монтажа кран все таки имеет смысл установить – это позволит проводить маленькую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

       к меню ↑

       6 Как задекорировать трубы своими руками?

       Самый обычной метод – окрасить трубы в тон стенки

       к меню ↑

       6.1 Краска

       Верный подбор цветов декора, просто воскресить даже самую неприглядную вещь; придать настроение гостиной комнате, спальне либо детской. К слову, если коммуникации пролегают через детскую комнату, к творческому процессу просто нужно подключить собственного малыша: ему будет любопытно, а вам – удобно. Если имеются способности рисования, то батареи просто раскрасить под различных животных. Например: удава либо жирафа. Огромную оригинальность добавят различные атрибуты декорирования.

       Труба-жираф либо труба-березка – подходящий декор для детской комнаты

       к меню ↑

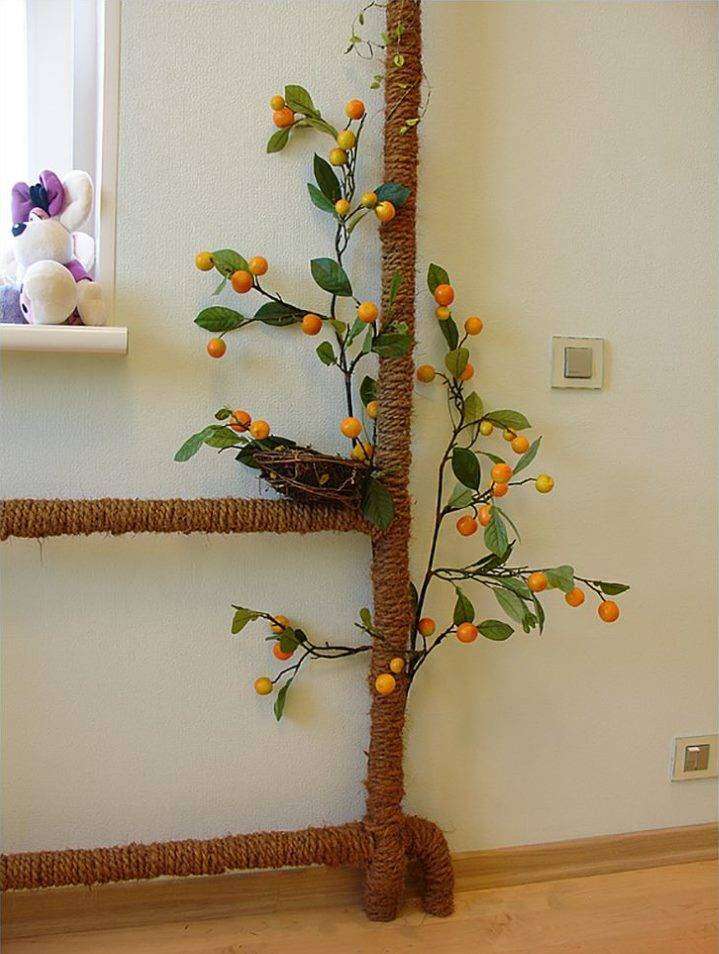

       6.2 Скрыть под шпагатом

       Свежевыкрашенную отопительную систему необходимо оплести вкруговую жесткой веревкой (цветным шнуром), сымитировав таким макаром древесный ствол (пальмы). Дополнить картину посодействуют искусственные листья, истинные древесные ветки, древесные кольца. Также, можно привнести уникальные элементы декора, которые уже находятся у других комнат, выделив тем общность стиля.



       Подавляющее большая часть случаев маскировки трубопровода относится на гипсокартон. Как во вспомогательных, так и в жилых помещениях вокруг вертикальных и горизонтальных участков комфортно сделать каркас, состоящий из покрытого цинком профиля либо древесных брусьев, а потом обшить гипсокартоном.

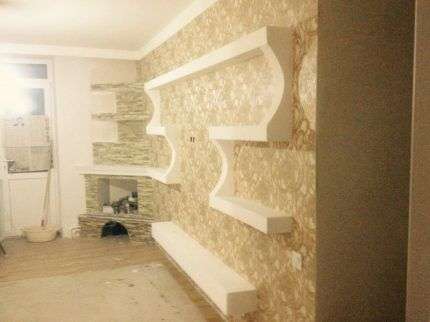

       Вариантов внедрения этой конструкции всего два: устройство фальшстены и установка короба.

       Если ваше желание – замаскировать трубопровод отопления гипсокартоном, нужно соблюдать некие условия:

       • Будет нужно подмена трубопровода отопления, если он очень изношен и предстоящая его эксплуатация угрожает аварийной ситуацией;
       • Произвести установку прессовых фитингов взамен разъемных на металлополимерных трубах;
       • Железные и медные трубы отопления теплоизолировать;
       • В местах установки термических счетчиков, муфтовых соединений, тройников и отводов выполнить смотровые дверцы для оперативного доступа к ним в случае аварии.

       С желанием замаскировать гипсокартоном полипропиленовые трубы следует расстаться. К слову говоря, систему отопления с применением этого вида труб не рекомендуется делать совсем в виду ограничения их по хорошему температурному режиму использования.

       Достоинства внедрения для маскировки гипсокартона разъясняется дешевый ценой конструкции, доступностью материалов, возможностью выполнить все своими руками, резвой разборкой конструкции, в случае необходимости. Из гипсокартона можно смонтировать конструкцию хоть какой формы.

       Главные моменты устройства фальшстены такие же, как и при устройстве гипсокартонного короба. Единственным минусом этой конструкции является уменьшение площади помещения. Фальшстена оформляется как и другие стенки помещения, потому не оказывается на виду.

       к меню ↑

       6.9 Трубы и потолок

       В домах старенькой застройки нередко приходится решать вопрос как упрятать трубы на потолке.

       Более пользующимся популярностью является внедрение навесных декоративных частей. Натяжной потолок является менее комфортным вариантом, потому что по мере надобности доступа к трубам, его необходимо стопроцентно демонтировать.

       Удачным выбором будут пластмассовые панели, закрепленные на металлокаркасе. Элементы такового короба можно сделать съемными, таким макаром, решаются задачки доступа к трубам и их эстетичности.

       Трубы, расположенные у потолка, можно закрыть карнизом либо задекорировать (прочитайте: “Каким методом можно задекорировать трубу отопления в комнате – варианты с примерами отделки”).

       к меню ↑

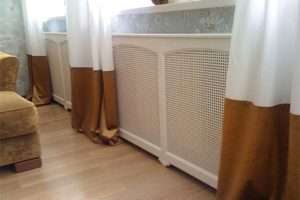

       6.10 Скрытие радиаторов

       Железные короба могут быть покрашены устойчивыми красителями, которые отлично выдерживают долгий нагрев. Подобные элементы препятствуют оседанию пыли на трубах, что упрощает уборку

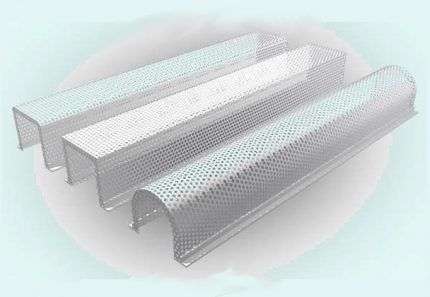

       Очень красиво смотрятся короба, выполненные из обыденного либо перфорированного металла. Если преследуется удобная цель, лучше дать предпочтение второму варианту, так как благодаря отверстиям железные элементы обеспечивают наилучшую теплопотерю.

       Еще одним вариантом являются экономные конструкции из МДФ, которые имеют симпатичный внешний облик и отличные эксплуатационные свойства. К недочетам можно отнести маленький модельный ряд, в каком преобладают «глухие» устройства без отверстий, что понижает теплопотерю.

       к меню ↑

       7.2 Вариант #2: без помощи других сделанные конструкции

       Невзирая на значимый выбор готовых коробов, большой популярностью пользуются конструкции, сделанные своими руками. Они не только лишь позволяют сберегать средства, да и позволяют совершенно решить вопрос, как совершенно упрятать в интерьере трубы отопления с учетом четких размеров и стилистики помещения.

       Короба и накладки на отопительные коммуникации играют не только лишь декоративную роль, да и делают защитную функцию, исключая прямой контакт тела с жаркой трубой, который мог бы привести к ожогу

       К числу более нужных материалов относятся:

       • Кирпичная кладка. Красивый, но довольно непростой метод маскировки, для которого придется приложить много труда. Не считая того, схожий короб навряд ли можно разобрать в случае необходимости.
       • Гипсокартон. На сегодня более всераспространенный материал.
       • Пластмассовая вагонка, закрепленная на каркас из металла или дерева.
       • Короба из натурального дерева. Экологичные конструкции, украшающие хоть какой интерьер; обычно изготовляются на заказ.

       К числу более всераспространенных относят гипсокартонные короба, которые просто инсталлируются вокруг труб на металлопрофильном каркасе. Выбор материала для производства зависит как от проекта дизайна комнаты, так и от личных предпочтений и денежных способностей.

       к меню ↑

       8 Декорирование под дизайн квартиры

       Маскировка системы отопления – не всегда обидная необходимость. Таковой удобный декор может послужить дополнительным украшением комнаты. Довольно поглядеть фото готовых вариантов, чтоб убедиться в этом.

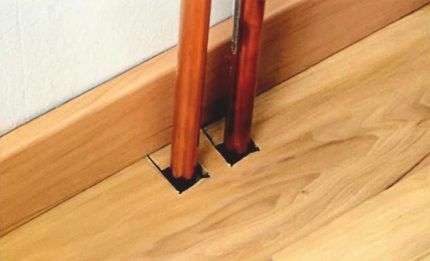

       При правильной укладки ламината рекомендуется оставлять вокруг труб маленький зазор материала на случай деформации напольного покрытия. Скрыть его посодействуют декоративные накладки в зоне стыка

       Подобные детали не только лишь присваивают комнате осторожный вид и декорируют интерьер, а их широкий ассортимент позволяет отыскать модель, подобающую стилистике помещения – от классики до ар-нуво и авангарда.

       Не считая того, накладки очень удобны. При проведении генеральной уборки, косметическом ремонте либо смене покрытия детали можно снять, а после окончания работ помыть и установить вновь.

       к меню ↑

       10.2 Материалы для выполнения накладок

       Декоративная продукция может быть выполнена из различных видов материалов.

       В большинстве случаев встречаются элементы, для производства которых употребляются:

       • пластик;
       • МДФ;
       • разные виды древесной породы.

       Зависимо от дизайна декоративные изделия могут иметь рифленую, гладкую, полированную поверхность; быть однотонными, с рисунками либо имитацией разных материалов (камня, перламутра, пробки).

       Более дорогостоящими являются накладки из дерева. Для их подмены можно использовать детали из МДФ, имитирующие древесную структуру, но нужно подразумевать, что срок эксплуатации последних существенно ниже (5 лет против 10 у натурального дерева).

       Декоративные элементы имеют различный дизайн. Они могут быть как одинарными, так и двойными, рассчитанными на фиксацию сходу на два отопительных частей

       При выборе декоративных накладок на трубы отопления нужно кропотливо подобрать их размер, который должен соответствовать поперечнику труб, также направить внимание на соответствие цвета и фактуры дизайну помещения.

       к меню ↑

       10.3 Советы по установке декора

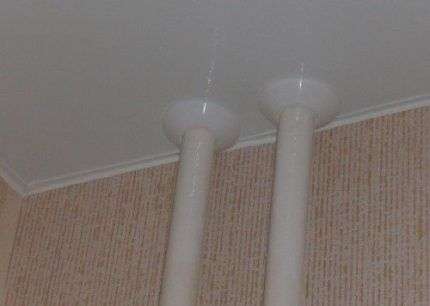

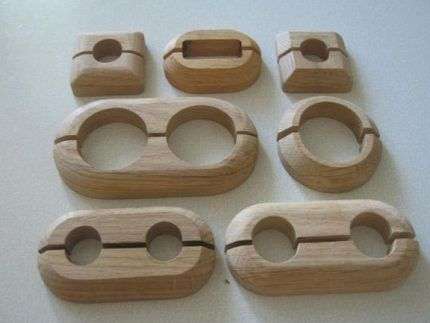

       Элементы в виде колец (их также именуют розетками) имеют разборную конструкцию. Обычно, они состоят из 2-ух частей, соединенных с помощью внутренних замков. Конструкцию отсоединяют, надевают в обхват, после этого зазор запирается и элемент защелкивается в зафиксированном положении.

       Хотя декоративные накладки владеют надежной системой фиксации, соединения все таки рекомендуется проклеить, в особенности при установке деталей у потолка

       Установка схожих изделий занимает минимум времени (не больше одной минутки) и не представляет никакого труда. Его могут проводить даже новенькие, никогда не занимавшиеся ремонтными работами. По мере надобности элемент можно без усилий снять, раскрыв замок.

       Кроме колец могут применяться также другие виды маскировки соединений, к примеру, декоративная обвязка из джутовой веревки либо детали, выполненные из особых термоустойчивых тканей. Подобные варианты дизайна имеют уникальный внешний облик, также характеризуются неплохими теплоизоляционными качествами, что содействует понижению теплопотерь.

       к меню ↑

       11 Нередкие ошибки

       Посреди ряда оплошностей, которые нередко допускают начинающие мастера, числятся:

       • отсутствие особых дверок в коробе либо фальшстене в местах установки разъёмных фитингов, запорной арматуры, открывающей резвый доступ к ним при аварии;
       • отсутствие термоизоляции при сокрытой в стенках либо полу проводки труб;
       • переносят трубы отопления в квартирах без согласования с надлежащими организациями;
       • установка глухих каркасных коробов без вентиляционных отверстий либо решёток, нужных для обеспечения естественной циркуляции воздушных потоков.
