1 Что такое спринклерная система

Спринклерные автоматические системы пожаротушения (АСПТ) представляют собой магистраль и разводку трубопроводов, содержащую под напором огнетушащее вещество либо заполняемую ОТВ при обнаружении возгорания.

В охраняемом помещении создается разветвленная сеть, а на местах распыления вкручиваются особые реагирующие на огнь, открывающие выход ОТВ самосрабатывающие водяные оросители – спринклеры.

к меню ↑

1.1 Как работает спринклерная система

Сущность работы АСПТ спринклерного типа состоит в выпуске огнетушащего состава на очаг возгорания. Система безпрерывно готова к подаче ОТВ. Давление в трубах неизменное, создаваемое насосом-жокеем. Активизируется выход воды спринклером – распылителем с термическим замком.

Спринклерная система срабатывает и тушит шагами:

1. При появлении пожара температура увеличивается.
2. Термический замок спринклера разрушается (разбивается пробирка либо расплавляется пломба), открывая отверстие для воды.
3. ОТВ выходит через ороситель, поначалу самотеком.
4. Узел управления фиксирует понижение давление (Мпа) – подает сигнал на БУ.
5. «Жокей» насос поддерживает напор маленькое время. Дальше врубается основная насосная станция.

Для задействования спринклерной системы пожаротушения и главных насосов требуется реагирование 2-ух датчиков поочередно:

1. Термического – в спринклере.
2. Гидравлического/воздушного – в узле управления меж разводкой с распылительными головками с жидкостью либо воздухом, и источником ОТВ, перекрытым пружинным клапаном.

Варианты:

Вид АСПТ	Как работает
Водозаполненная	подходит для отапливаемых помещений от +5°C, так как вода леденеет; магистраль уже с огнетушащим веществом; есть подключение к центральному снабжению либо к емкости с ОТВ.
Водовоздушная («сухая»)	Для неотапливаемых (ниже +5°C) и отапливаемых объектов: в трубах сжатый воздух; после реагирования спринклера: происходит стравливание; давление снижается; клапаны открываются; преграда исчезает, тушащий состав заполняет трубы, выходит через оросители. Спринклеры монтируют только вертикально розетками вниз либо горизонтально.
Комбинированные АСПТ	Виды: вода соединяется на зиму, но оборудование готово к работе, так как имеет и «сухую» часть; подводящая магистраль с водой, а питающая и распределительная часть заполняются воздухом зависимо от сезона.

к меню ↑

1.2 Мало исторических фактов

к меню ↑

1.13 Спринклерная и дренчерная системы: отличия

Оба варианта имеют инерционность, но при термочувствительном запорном устройстве она больше. У оборудования с открытыми распылителями период ожидания выпуска тушащей консистенции зависит только от доставки воды по магистрали.

Отличие спринклерной системы от дренчерной:

Оборудование
Спринклерное	Дренчерное
Ороситель закрытого типа, автономный, самодостаточный, активирующийся без помощи других.	Обычной распрыскиватель. Открытый, без термического запора, не оказывает влияние на активацию.
Вскрывается только реагирующая на огнь головка, орошая строго защищенную площадь, не заливая остальное место. Требуется подмена термических замков после срабатывания.	Задействуются все оросители, заливая все помещение, но не требуют подмены.
Побудительная цепь не нужна: спринклер сам является такой (обнаружитель плюс побудитель). Можно использовать без дополнительных датчиков.	Нужна сигнализация, датчики и активация с пульта.

к меню ↑

1.14 Правила эксплуатации

Эксплуатация спринклерной системы пожаротушения должна сохранить навечно и повсевременно поддерживать оборудование в рабочем состоянии.

В процессе эксплуатации ответственное лицо должно следить за:

• целостностью системы;
• уровнем ее наполнения водой либо другими огнегасящими смесями;
• подключением к электрооборудованию (насосам, помпам, сигнализации) и наличием напряжения в электронной сети;
• соответствием характеристик техническим условиям, приведенным в документации к оборудованию;
• организовывать постоянное сервис и проверки способностей пожаротушения
• при выходе из строя хотя бы 1-го из составляющих элементах хлопотать о ремонте либо демонтаже оборудования и подмене его на новейшую модель.

к меню ↑

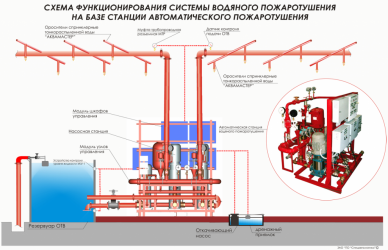

2 Устройство спринклерного пожаротушения

АСПТ может включать в себя два варианта: «сухой» и водозаполненной с переключением при необходимости.

Водозаполненная часть:

1. подача воды, источник с дозатором;
2. пожарный резервуар с переливным, тестовым трубопроводом;
3. насос с поглощающим шлангом, около него – водяной узел управления (спринклерный клапан);
4. оборотный клапан для перекрытия либо обеспечения неизменного напора.

Водовоздушная часть:

1. источник;
2. воздушный узел управления (сухой клапан);
3. насос для резервуара;
4. компрессор;
5. резервуар (пневмоцистерна, водопитатель).

Общие элементы:

1. магистраль со спринклерными распылителями;
2. эластичная подводка;
3. шкафы, блоки управления;
4. пожарные извещатели.

Дополнительные элементы АСПТ:

1. запорная арматура;
2. запасные, откачивающие насосы;
3. дренажные приямки;
4. датчики контроля ОТВ;
5. для вспененного тушащего состава:
   • пенный ороситель;
   • емкости для хранения пенообразователя с устройством контроля уровня;
   • пеногенераторы;
   • дозатор.

Спринклерный ороситель Tyco

• Tyco также выпускает универсальные спринклерные оросители с пробирками 3 и 5 мм, имеющими подобные технические свойства. «Изюминкой» линейки изделий является устройство Royal Flush II (RF II) – сокрытый спринклерный ороситель, имеющий наружный защитный корпус (оболочку) и декоративную термочувствительную крышку, для монтажа в отделку помещений с высочайшими требованиями к дизайну интерьера. Производительность – 80, 6 л/мин. Температура срабатывания: крышка – 57, ороситель – 68℃. Покрытие крышки – латунь, хром, белоснежный либо хоть какой другой цвет по заказу.

• Viking. Большой выбор типов, видов спринклерных оросителей разных конструктивных решений как с легкоплавкими замками, так и с термочувствительными пробирками. Разработаны линейки изделий для складских, производственных, офисных построек – стандартного предназначения/орошения, горизонтальные стенные, сокрытые, особые, в том числе для помещений с отрицательными температурами воздуха.

Спринклерный ороситель Viking

• Гефест. Принципное конструктивное отличие продукции под этой маркой, рекламируемое также как «Аква-Гефест» – особая насадка на корпусе оросителя, позволяющая распылять над очагом пожара на площади более 9 кв. м., в помещениях с высотой до 20 м тонкораспыленную воду, что намного эффективней стандартного разбрызгивания. Оросители можно устанавливать головкой ввысь/вниз, поперечник выходного отверстия – 3 и 5 мм, посадочная резьба – ½ дюйма. Температура срабатывания – 57, 68, 93℃. Цвет: бронза, с покрытием – никель, белоснежный.

Спринклерный ороситель Гефест

Не считая этих инноваторских изделий, группа компаний «Гефест» производит также большой диапазон спринклерных оросителей общего предназначения обычных/стандартных конструктивных решений.

Исходя из обилия конструкций корпуса, розетки/насадки-распылителя, технических черт, вариантов выполнения только 3-х производителей спринклерных оросителей, можно прийти к выводу, что спецам проектной, монтажной, обслуживающей организации будет нетрудно избрать сбалансированный вариант для хоть какого помещения от производственного цеха, склада до картинной галереи либо музея.

к меню ↑

2.5 Положительные и негативные черты спринклерных установок пожаротушения.

Для выбора вида системы пожаротушения и правильного расположения спринклеров и агрегатов нанимается лицензионная организация. Данный субъект разрабатывает проект, на основании которого проводит установка и наладку системы спринклерного пожаротушения. В следующем, данная система подлежит неизменному обслуживанию и проверке, для поддержания работоспособного состояния. В случае экономии на обслуживании системы пожаротушения, увеличивается риск не сработки в необходимое время установки, что приведет к большущим потерям. Техническое сервис является лицензионным видом деятельности.



к меню ↑

3 Как избрать спринклеры

Выбор правильного пожарного спринклера имеет решающее значение для фуррора спринклерной системы в управлении либо тушении пожара. Спринклеры следует выбирать, оценивая заполняемость, угрозы и условия (высота потолка, тип конструкции, температура среды, доступное водоснабжение и т. д.) строения, и, а именно, площадь, которую спринклеры будут защищать.

Спринклеры классифицируются в согласовании со эталоном NFPA 13 для установки систем по нескольким характеристикам, включая номинальную температуру, коэффициент К, ориентацию, тип реакции, конструктивные и рабочие свойства, также особенные условия эксплуатации. Некие спринклеры созданы для защиты складских помещений, а другие – для специального предназначения.

Если вам нужна установка, наладка, проверка либо ремонт пожарных спринклеров, свяжитесь с нашей компанией уже сейчас. Мы противопожарная компания с опытом обслуживания пожарных спринклеров, потому вы сможете доверять нам. Мы проведем сплинкерную систему в соответствие с нормативами и эталонами.

к меню ↑

4 От чего зависит цена монтажа системы?

Стоимость на установка спринклерной системы пожаротушения рассчитывается персонально и находится в зависимости от:

• площади и предназначения помещения;
• расположения инженерных сетей;
• высоты потолочных перекрытий.

Эти характеристики оказывают влияние на количество компонент в системе: регистраторов, насадок, кранов и другой трубопроводной арматуры.

к меню ↑

5 Установка спринклеров нормы

Зависимо от типа помещения и требуемой категории системы пожаротушения пункты в смете могут дополняться либо изменяться.

Составляет смету только спец от компании подрядчика, которая занимается полным циклом установки. Ознакомиться с прототипом сметы можно перейдя по этой ссылке.

к меню ↑

5.4 Карта орошения

Карта орошения спринклерного оросителя нужно для того, чтоб оценить площадь, которую обхватывать в момент тушение пожара одно устройство.

Составляется она при проведении расчётов и общей оценки системы пожаротушения. Графически на таковой карте отображается малая и наибольшая площадь покрытия при определённом давлении.

Такие карты расчётов должны идти к каждому оросителю, для приятной демонстрации их мощности подачи воды и площади, которую они могут окутать.

По горизонтальной и вертикальной шкале в карте отображается площадь, которую обхватывает объект.

Линиями от самого оросителя, размещенного по центру карты, проведены три полосы в обе стороны от него.

Любая линия обозначает уровень давления, с которой подаётся вода.

Внедрение при расчётах и планировки монтажа системы пожаротушения таких карты, существенно упрощает выбор определенного типа оросителя, который требуется для установки.

к меню ↑

6 Расстояние меж спринклерами: до осветительного прибора, от стенки, до стенки, нормы, до перекрытия

Помните, как в каком-нибудь романтичном кинофильме все работники кабинетов в здании экстренно эвакуируются, а главные герои стоят одни в центре помещения и лобзаются под проливным дождиком спринклерных оросителей? Прекрасно и красиво.

Давайте разбираться, как работают автоматические системы тушения, и каким должно быть расстояние меж спринклерами.

Спринклерная установка работает по обычному методу: при возгорании автоматом реагируют спринклеры и распыляют воду на очаг возгорания.

к меню ↑

6.1 Сн 75-66. указания по проектированию спринклерных и дренчерных установок

Такие системы пожаротушения стоят на вооружении пожарных с конца девятнадцатого столетия. Естественно, с того времени они видоизменились.

Согласно строительным нормативам, системы, локализующие возгорание, должны устанавливаться в помещениях, где бывает огромное скопление людей.

Правила установки таких систем пожаротушения регулируются строй нормами, которые часто обновляются и дополняются. К примеру, аннотация по проектированию автоматических систем пожаротушения в публичных зданиях СН 75-66, разработанная в 1966 году, сменилась нормативами 1976 года, потом аннотацией 1984, и сейчас правила установки дренчерных и спринклерных систем регулируются правилами от 2009 года, с дополнениями от 2015 г.

Эти аннотации объясняют все детали, правила и нормы установки систем. Рабочая аннотация на сей день — СП 5.13130.2009.

И спринклерная, и дренчерная системы работают по одному принципу, но имеют отличия.

Спринклеры тушат пожар локально, в том помещении, где появилось возгорание и повысилась температура. А дренчеры работают на всей площади сразу. Спринклеры после разрушения термического замка-колбы требуют подмены, а дренчерная система будет врубаться и работать без дополнительных расходных материалов опять и опять.

Очередное отличие: спринклерная установка повсевременно заполнена водой и просит плюсовых температур в помещении, что полностью приемлемо в офисных зданиях, кинозалах и схожих местах. А вот дренчерная система не просит неизменного наполнения водой, она заполняется после поступления сигнала о воспламенении на пульт ПО. Эта установка может обеспечивать пожарную безопасность в помещениях и с минусовыми температурами: складами, разными производствами.

к меню ↑

6.2 Расстояние меж спринклерами

Расстояние меж рассеивателями определяют нормы, оно находится в зависимости от высоты потолков помещения. Почти всегда установки пожаротушения располагают у потолка. Но время от времени их устанавливают на вертикальные опоры, на стенки, к примеру, если потолки в помещении высочайшие, либо когда необходимо защитить ценное оборудование.

Расстояние меж спринклерами не должно превосходить 3.5 м, если высота потолка наименее 9.1 м. В зданиях завышенной пожароопасности либо при высоте перекрытий более 9.1 м — 3 метра. Малая дистанция меж оросителями – 2 метра.

к меню ↑

6.3 Расстояние спринклера от стенки

Дистанция от стенки до оросителей в помещениях с равномерно пожароопасным и пожароопасным классом не превосходит 120 см. Расстояние от спринклера до стенки в помещениях с не достаточно и непожароопасным классом по нормативам не превосходит 2 метров для административных построек и 1.5 м для складов. Расстояние меж спринклерами и стенками с классом К0 и К1 не должно превосходить половины допустимого расстояния меж распылителями.

Расстояние от распылителя до осветительного прибора также обсуждено нормативами. Рекомендуемое малое расстояние — 1 метр.

к меню ↑

6.4 Расстояние спринклера от потолка

Расстояние от распыляющей розетки оросителя до сплошного потолка определяется с учетом направленности струй установки, обсужденной в документах на распылитель. Если в документах не обозначено расстояние, оно определяется более чем 0,08 м.

Расстояние от термического замка оросителя до потолка должно быть менее 40 см. Установка распылителей допускается при наличии навесных потолков. Малое расстояние — 0,3 м.

Пожаротушение при помощи спринклерных автоматических систем — действенный способ ликвидации очага возгорания. Отлаженная работа системы минимизирует вмешательство пожарных, выручает от огня имущество и сохраняет жизнь и здоровье людей.

Для лучшего контроля за обстановкой помещения оборудуются термическими датчиками. Они фиксируют уровень температуры и задымленности, анализируют его и передают сигнал на пульт управления, который активизирует спринклеры.
