Что такое фанкойл: как устроен, виды и принцип работы
Интересно знатьФанкойл – это устройство, которое охлаждает либо нагревает воздух в помещении.
Фанкойл – элемент целой системы кондиционирования. Еще его именуют вентиляторным доводчиком.
Фанкойл состоит из 2-ух частей: вентилятора (fan) и теплообменника (coil).
Нередко в доводчике есть фильтр грубой чистки, чтоб в устройство не попадали большая пыль, пух и другие загрязнители.
В современных моделях предусмотрен пульт дистанционного управления.
В отлично знакомых нам сплит-системах внутренний блок – это тот же фанкойл. Только сплит-системы охлаждают либо нагревают воздух благодаря хладагенту – специальному газообразному веществу, в большинстве случаев фреону. В фанкойле же работает жидкость – вода либо незамерзающий аква раствор этиленгликоля.
Механизм работы фанкойла прост:
- Вентилятор «забирает» воздух из помещения и направляет его в теплообменник.
- Тем временем в теплообменник попадает прохладная либо жгучая вода – зависимо от того, какой температуры воздуха Вы желаете достигнуть.
- Вода в теплообменнике конфискует либо дает тепло воздуху.
- Потом воздух, охлажденный либо подогретый, ворачивается в помещение – уже подходящей температуры.
- Когда система настроена на остывание воздуха, на теплообменнике появляется конденсат, который при помощи насоса стекает в сточную канаву или отводится на улицу.
к меню ↑
1.1 Общий механизм работы фанкойла.Кратко: воздух из помещения через вентиляционный блок поступает в теплообменник, где он греется либо охлаждается до требуемой температуры. Температура воздуха в помещении регулируется при помощи пульта управления для фанкойла. Делему вентиляции в помещении можно решить только при наличии полной системы из центрального кондюка, через который поступает свежайший воздух с улицы.
Тщательно: вентилятор по всей длине блока умеренно распределяет поступающий поток воздуха. Работает он с наименьшим уровнем шума.
Движок вентилятора бывает 2-ух типов: тангенциального (для малых помещений, довольно фанкойла малой мощности) и центробежного (рассчитаны для средних и больших промышленный помещений, где требуются средней и высочайшей мощности фанкойлы). Вентилятор совершает принудительную подачу воздуха через калорифер (теплообменник). По змеевикам из медных трубок в теплообменник подается теплоноситель: прохладная/жгучая вода либо аква раствор этиленгликоля (для системы «чиллер-фанкойлы»). Теплообменник за счет муфт соединяется с системой центрального отопления для подачи в него воды, а при заполнении теплообменника водой воздушные клапаны выпускают из него воздух. Для слива конденсата имеется отдельный патрубок. Время от времени, в режиме подогрева для большей эффективности работы фанкойла употребляется электронагреватель, который устанавливается на выходе агрегата.
Свежайший воздух подается в помещение от центрального кондюка в систему «чиллер-фанкойлы». Чиллер — это холодильная машина, которая создана для остывания воды либо незамерзающей воды. Циркулирует жидкость от чиллера к фанкойлу средством насосной станции.
Для обеспечения вентиляции в помещении, рядом с чиллером с вентилятором центробежного типа устанавливают центральный кондюк — на крыше либо на чердаке. Охлаждающая жидкость от чиллера поступает на все фанкойлы, установленные снутри помещения, также на теплообменник системы центрального кондиционирования. Центральный кондюк подает в помещение требуемый санитарными нормами объем охлажденного воздуха. Фанкойлы в свою очередь регулируют температуру в помещении, к ним подается воздух из помещения и от центрального кондюка, что понижает расход воздуха и цена центрального кондиционирования.
Фанкойлы могут поддерживать температуру 2-мя методами: регулированием объема воды либо воздуха. Расход воды регулируется клапаном для фанкойла: изменяя поперечник поперечного сечения трубы, мы можем изменять поток поступающей в теплообменник прохладной/жаркой воды. Это как раз и является принципным различием водяных систем от фреоновых. Регулирование расхода воздуха проводится с помощью конфигурации частоты вращения вентилятора, а это, в свою очередь, изменяет объем выделяемого с теплообменника тепла/холода.
Система «чиллер-фанкойлы» очень эластичная для высотного помещения с огромным количеством комнат: к одному чиллеру может быть подключить несколько фанкойлов, также несколько теплообменников приточной вентиляционной установки либо центрального кондюка.
Однозональная системаКруглогодичный метод работы системы смотрится последующим образом:
- В летнее время расчетный температурный график воды в системе — 7 °С на выходе из чиллера и 12 °С на входе при уличной температуре +35 °С (данные производителя холодильных установок Lessar). При таких критериях чиллер действует очень отлично (коэффициент EER 2.6—2.8) и обеспечивает паспортную холодопроизводительность.
- Холодоноситель подается гидромодулем в теплообменники группы фанкойлов, которые из-за этого охлаждают воздух в помещениях до установленной температуры. Вентилятор фанкойла управляется своим контроллером, который по сигналу датчика температуры может ступенчато регулировать производительность вентилятора (от 3 ступеней). Подогретая вода, выйдя из теплообменника, ворачивается назад в чиллер.
- Весной и осенью вода становится теплоносителем, а чиллер действует как воздушный термический насос с коэффициентом энергоэффективности СОР до 3.0 (передано энергии в три раза больше, чем затрачено). Расчетный температурный график — 40/45 °С при +7 °С на улице. Режим работы фанкойлов не изменяется.
- При морозах автоматика переключает подачу теплоносителя к другому источнику нагрева — котлу либо промежному теплообменнику, присоединенному к централизованной сети теплоснабжения.
Тут описана работа однозональной системы кондиционирования, где задействовано 2 ступени регулирования:
- централизованное поддержание на данном уровне температуры воды в сети чиллер–фанкойл — источник тепла;
- местное регулирование температуры фанкойлами в каждой комнате.
Используемый тип фанкойлов — одноконтурные, созданные для присоединения по двухтрубной схеме. Таким методом к агрегатам доставляется только прохладный либо жаркий теплоноситель.
Многозональная системаЕсли нужно одну комнату обогревать, а другую — охлаждать, то делается многозональная система с разделением прохладной и нагретой воды по различным веткам.
Ставятся фанкойлы с двухконтурными теплообменниками, подключаемые по четырехтрубной схеме к источникам тепла и холода сразу.
Остальное — дело автоматики и четырехходовых клапанов, переключающих потоки.
к меню ↑
1.2 Систематизация фанкойловПо количеству теплообменников фанкойлы бывают последующих типов:
- с одним теплообменником (двухтрубный);
- с 2-мя теплообменниками (четырехтрубный).
Фанкойл с одним теплообменником предназначен для работы с чиллером как в режиме остывания, так и в режиме подогрева.
Время от времени для подогрева может употребляться жгучая вода от системы водоснабжения. Размеры основного теплообменника в данном случае оказываются больше стандартных, и приходится устанавливать дополнительный теплообменник, обычно, однорядный, с отдельными патрубками для подключения к системе жаркого водоснабжения. Таковой фанкойл именуется четырехтрубным.
При использовании четырехтрубных фанкойлов основной теплообменник работает летом от чиллера как воздухоохладитель, а зимой работает дополнительный теплообменник, обогревая помещение.
Схема с четырехтрубными фанкойлами позволяет также обеспечить независящее регулирование температуры в межсезонье. При наличии прохладной и жаркой воды можно выбирать по желанию режим остывания либо подогрева для каждого фанкойла. Для этого нужно на каждой полосы каждого фанкойла установить трехходовой клапан, управляемый двухканальным термостатом.
По расположению и конструктивному выполнению фанкойлы бывают последующих типов:
- кассетные однопоточные;
- кассетные четырехпоточные;
- стенные;
- канальные низконапорные;
- канальные средненапорные;
- канальные высоконапорные;

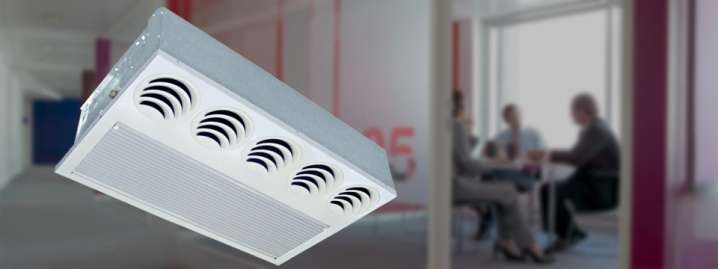

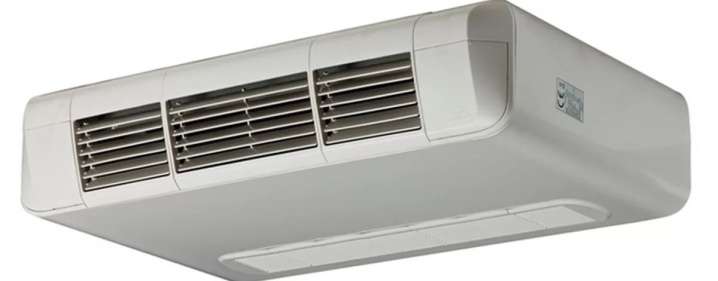

- напольно-подпотолочные;
- напольно-подпотолочные бескорпусные;
- шкафные.

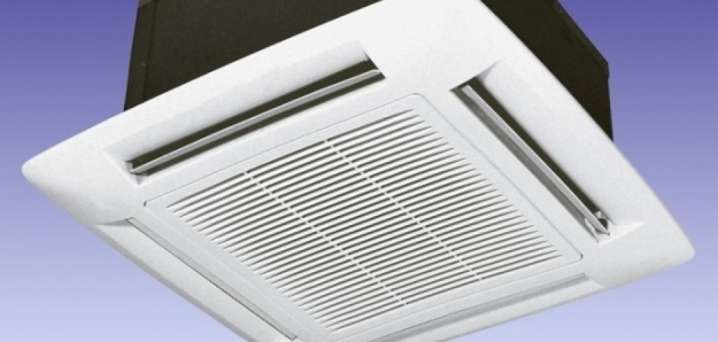

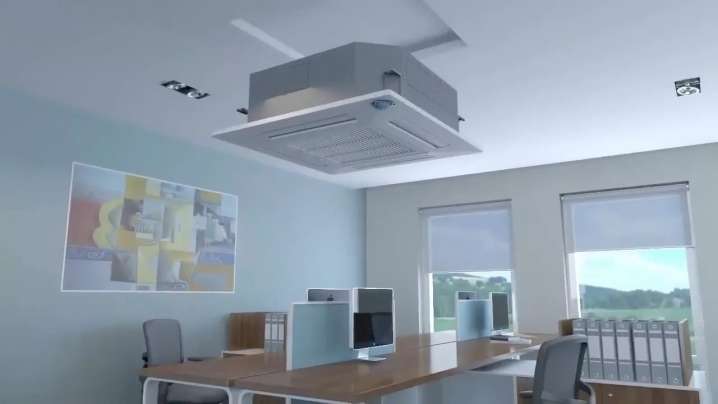

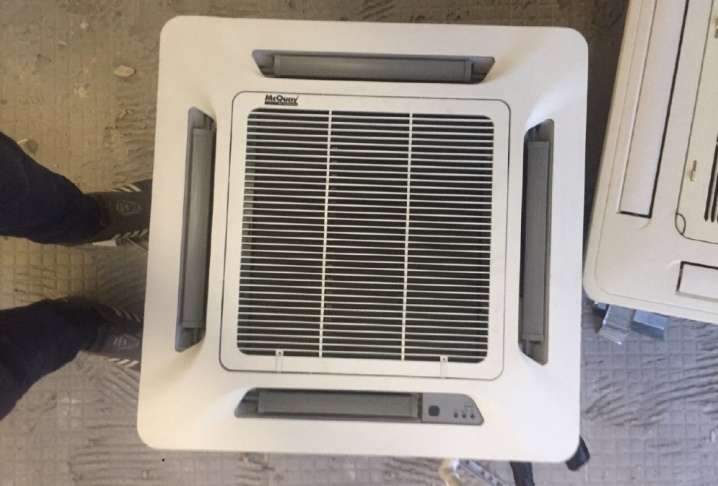

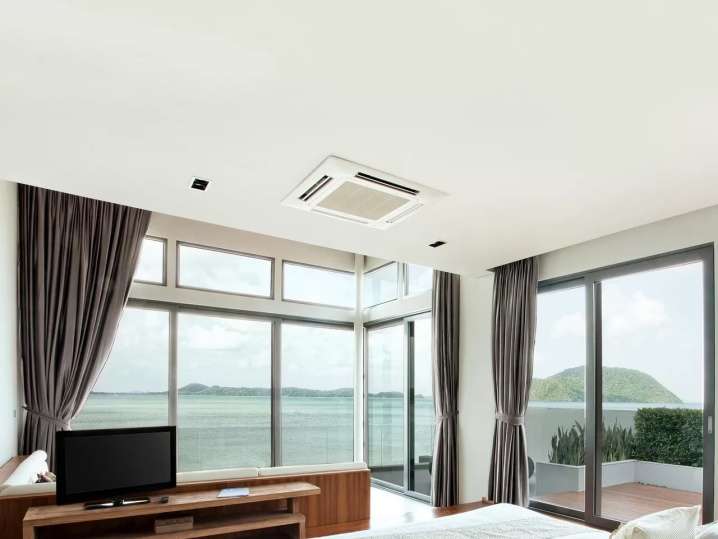

Конструкция и технические свойства кассетных фанкойлов позволяют использовать их в разных кабинетах, коттеджах с высочайшими потолками, помещениях административных и публичных построек, торговых залах и других помещениях с высотой потолков более 300 см.

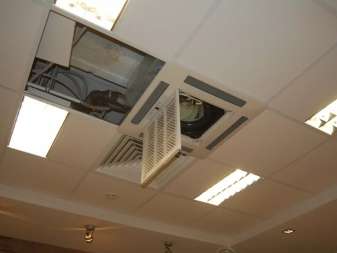

Фанкойл состоит из 2-ух частей. Сокрытая часть устанавливается меж строительным перекрытием и навесным потолком, она не видна изнутри помещения. Эта часть завершается на уровне навесного потолка и запирается видимой частью – решеткой. Конкретно решетка видна изнутри помещения, и ее дизайн делает основное воспоминание o кассетном блоке.

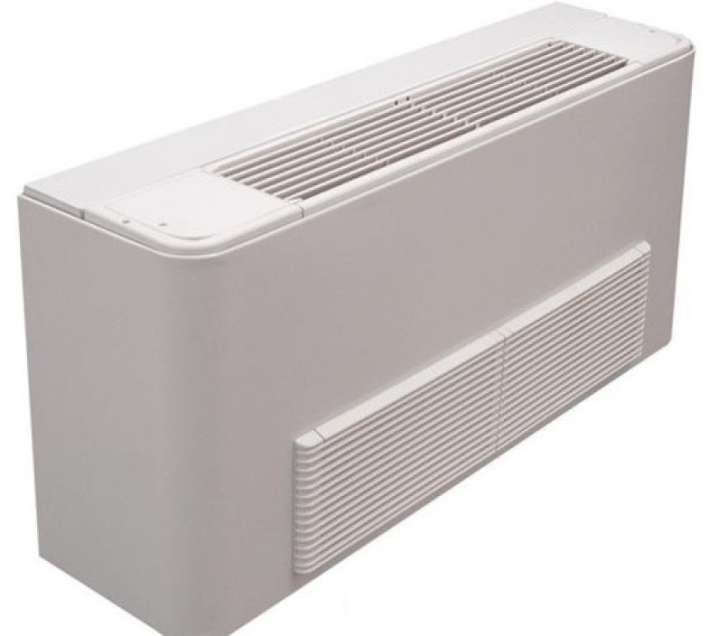

Стенной фанкойл для квартиры фактически ничем снаружи не отличается от бытового кондюка

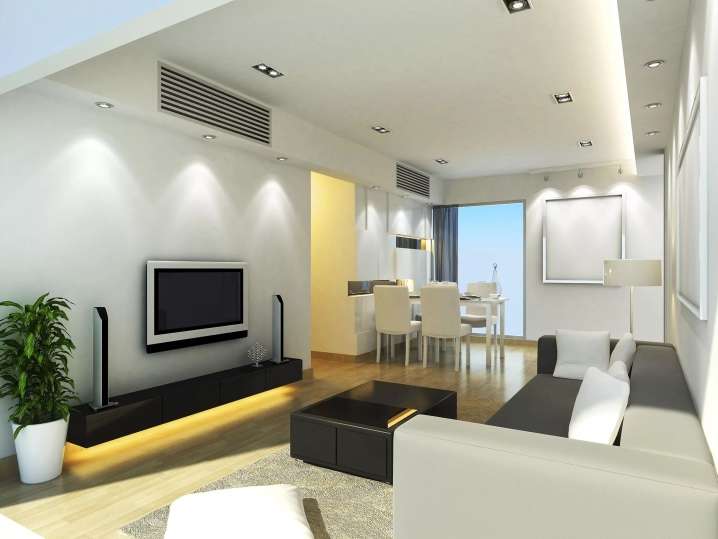

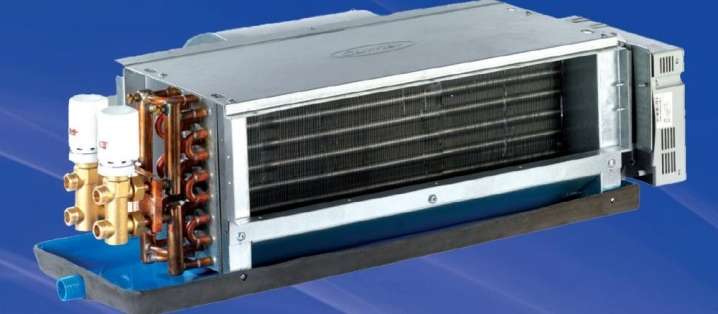

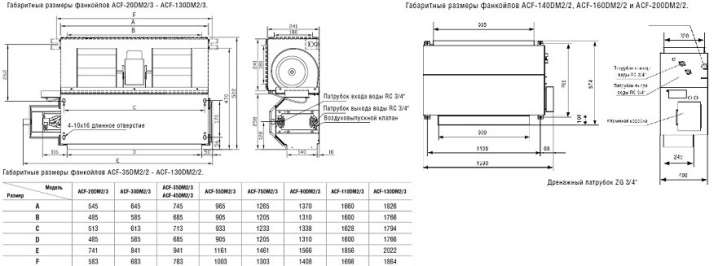

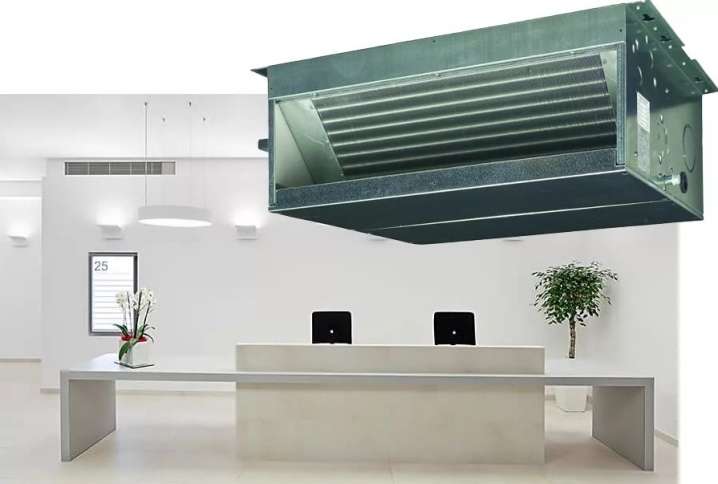

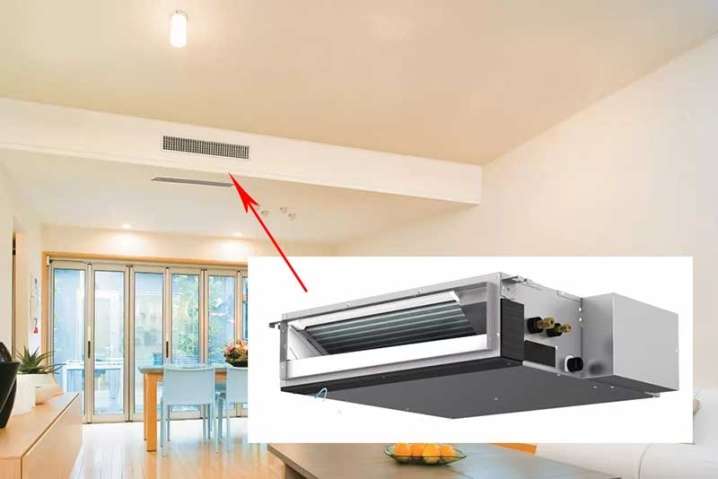

Канальные агрегаты, обычно, не имеют корпуса, а все элементы конструкции крепятся на железную раму. Установка таких моделей осуществляется вовнутрь вентиляционной либо рециркуляционной системы, после этого декорируется панелями.
Если гласить о паре чиллер-фанкоил, то, на наш взор, это – одно из многообещающих направлений развития рынка высококачественной климатической техники
Не считая того, существует тип абсорбирующих чиллеров, которые в собственной конструкции не содержат самого энергоёмкого устройства – компрессора. Этот элемент во все времена являлся основным потребителем энергии и предпосылкой многих поломок холодильного оборудования. Благодаря более обычной технологии остывания абсорбционные машины нуждаются не в ремонте и подмене передвигающихся частей, электронный деталей, а в регенерации абсорбирующего вещества и контроле его количества, что не может не быть ещё одним экономическим фактором, который не может не быть значимым
к меню ↑
1.9 Главные плюсы и недочетыЕсли установлены фанкойл канальный и чиллер, то система, в сопоставлении с обычным кондюком, имеет такие достоинства:
- Резвый подогрев либо остывание помещения — спустя 5 минут после пуска оборудования температура воздуха соответствует установленному показателю.
- При монтаже мультизонального оборудования устанавливается различная температура в рабочих помещениях.
- Экономичное потребление электроэнергии.
- К одному чиллеру подключаются несколько фанкойлов на наивысшем расстоянии трассы в 600 м.
- Для монтажа употребляются водопроводные трубы, которые дешевле особых аналогов.
- Сокрытая установка, что позволяет сохранить интерьер в хотимом дизайне, спрятав фанкойлы за несколькими решётками.
- Издают не много шума.
- Отличаются лёгкостью монтажа системы и обслуживания.
- Канальный теплообменник можно подключить к батарее и организовать паровой подогрев в зимнее время.
- Безопасность использования для человека.
- По мере надобности ремонта 1-го элемента другие детали установки продолжают работать.
Фанкойл имеет и недочеты:
- Нет функции вентилирования помещения. Для этого нужно подключение воздуховодов с раздачей прохладного воздуха к вентиляционной системе.
- Установка в подпотолочное место будет малозатратным на шаге строительства строения, в уже введённом в эксплуатацию помещении ремонт обойдётся дороже.
- Установка нецелесообразна в зданиях малой площади. Тут рекомендовано монтировать кондюки стенные.
к меню ↑
1.10 Чем отличается от кондюка?В фанкойле не задействуется охлаждающий контур, хотя он и может быть частью модуля нагрева либо холодильного модуля. Так, возможность того, что фреоны попадут в атмосферу, неописуемо низкая.
Хотя необходимо отметить: хладагенты, применяемые в современных кондюках, условно неопасны с экологической точки зрения.
А вот если фреоны старенькых моделей попадали в атмосферу, это было вправду критично. К различиям можно отнести и то, что фанкойл обычно является более массивным устройством, а поэтому его почаще используют с целью подогрева либо остывания очень огромных помещений.
Рассматривая понятия «теплого» и «холодного» потока стоит сказать, что они очень условны. Механизм работы чиллера подразумевает внедрение 2-ух прохладных потоков. Температура «теплого» потока не превосходит 15°С. Но все-же, температура «теплого» потока несколько выше. Обычно, разница меж этими показателями составляет 5°С.
Что касается схемы работы, то теплые потоки воды поступают в чиллер от строения. А прохладный поток ворачивается назад – от устройства к зданию.
Остывание водыОстывание делается в испарителе-теплообменнике. Для этого применяется особое вещество – хладон. Средством испарения хладон конфискует энергию теплой субстанции. Из-за этого и происходит остужение применяемых жидкостей. В итоге этого деяния охлажденная жидкость уходит назад в здание с целью остужения воздуха. А вот хладон, нагнетаемый компрессорной станцией, попадает в теплообменник, где он опять ворачивается в жидкое состояние.
Контур хладагентаГлавное достоинство — удобство чиллеров. Если для сплит-систем предусматривается очень вероятное расстояние меж наружным и внутренним (либо несколькими) блоком, то в связке чиллер-фанкойл дистанция может быть значительно увеличена.
Для кондюков пределом становится один либо несколько 10-ов метров. При увеличении данного значения сходу падает их эффективность. Длина магистралей меж чиллером и фанкойлами может составлять более 100 м. Да, некое понижение эффективности наблюдается, но оно не так приметно, как у сплит- или мульти-сплит-систем.
К другим плюсам чиллеров с полным правом можно отнести:
- возможность частичной подмены обычных отопительных систем;
- безвредность из-за отсутствия хладагента в общей магистрали;
- вариативность: количество фанкойлов можно поменять;
- шанс уменьшить количество радиаторов в доме;
- малые издержки при эксплуатации;
- минимум занимаемой площади;
- низкую цена установки;
- долгий срок службы;
- бесшумную работа;
- безопасность.
Еще одним достоинством чиллеров можно считать то, что они не портят фасад строения. Обычно, эти элементы устанавливают или на крыше, или в помещениях. Возможность использования в хоть какое время года — достоинство таких устройств, но существует одно исключение из правил: это новый тип чиллеров.
НедочетыНевзирая на популярность такового оборудования, от минусов ему избавиться не удалось. Наибольший из их — высочайшая стоимость. К этой же «негативной категории» относятся:
- дорогостоящая профилактика, ремонт;
- огромные габариты чиллеров;
- таковой же «приличный» вес;
- высочайшая стоимость запчастей.
Относительный недочет оборудования — довольно непростой установка, который априори предполагает присутствие профессионалов.
По этим причинам холодильные системы чиллер-фанкойл имеет смысл устанавливать исключительно в огромных зданиях, где площадь позволяет установку всех частей. Если дом не впечатляет габаритами, а комнаты не очень просторные, то лучше тормознуть на обычных сплит-системах, действенных, но относительно маленьких.
к меню ↑
2.6 Мощность чиллераМощность и эффективность – это не только лишь количество кВт, но совокупа в сумме разных слагаемых. При расчете мощности чиллера учитываются последующие характеристики.
- Тепло, проникающее в окна, через огораживания.
- Тепло, исходящее от людей, присутствующих в помещении.
- Термическая энергия, вырабатываемая освещением и другим оборудованием.
Все притоки тепла суммируются, и таким макаром определяется общая термическая нагрузка, которую несет помещение. Потом суммируются нагрузки всех помещений, которые обслуживает чиллер.
Так как процесс остывания сопровождается выделением конденсата, и влагосодержание воздуха при всем этом меняется, расчет мощности создают по специальной формуле, предусматривая до 20% припаса по мощности.
к меню ↑
2.7 Цена чиллераЦена охлаждающей установки складывается из нескольких характеристик. На стоимость оказывают влияние как технические характеристики, так и имя бренда-производителя. Также учитываются:
- дополнительные ступени мощности;
- комплектация труб для соединения установки с фанкойлами;
- Материал, из которого выполнены трубы (металл либо пластик);
- конфигурация осевых вентиляторов (стандартная либо модифицированная конфигурация лопастей);
- дополнения в виде дренажа, подогреваемых поддонов и другие.
Оценив все характеристики помещения, рассчитав по формуле требуемую мощность, можно подобрать сбалансированный вариант чиллера не только лишь по производительности, да и по стоимости, в которую заходит и цена технического обслуживания.
к меню ↑
3 Как избрать?Если вы выбираете технику для квартир, без расчета многофункциональных черт прибора в отношении определенного помещения все-же не обойтись. Фанкойлы для промышленных помещений приобретаются спецами, которые создают еще больше четкие подсчеты.
При выборе будут важны последующие характеристики:
- габариты самого помещения и цель, с которой приобретается бытовой вентиляторный доводчик;
- количество настенных просветов, также ориентация относительно сторон света;
- климатические свойства региона, в каком проживает клиент, влажность внешнего воздуха, также средняя температура;
- материал перекрытий, облицовка стенок постройки;
- установка вентсистемы;
- количество, также мощность систем в помещении, созданных для отопления;
- среднее число людей, находящихся снутри помещения.
Выходит, что любой из перечисленных характеристик будет оказывать влияние на характеристики техники, понижая производительность либо повышая ее.
Домой почаще получают фанкойлы, пользуясь так именуемой прикидочной методикой расчета. Она лучше других, потому что особых познаний не просит. Да и все характеристики она не учитывает, поэтому для огромных помещений этот метод не подходит. Если все таки решите пользоваться им, то необходимо подбирать фанкойл мощностью 1000 Вт на каждые 10 квадратов помещения с высотой потолков 2,7-3 м.
к меню ↑
Как указывает статистика, чиллеры зарубежного производства у наших сограждан более нужны, чем российские. Ниже мы побеседуем о более всераспространенных моделях установок.
к меню ↑
4.1 YORKКомпания YORK Refrigeration проектирует и производит необъятную линейку малогабаритных стандартных устройств, которые работают на аммиаке. Эта серия промышленного оборудования с применением многостороннего ряда винтообразных и поршневых компрессоров употребляется в почти всех областях промышленности для опосредованного остужения с употреблением вторичного хладагента.
Необходимо подчеркнуть, что аммиак берётся в очень малых количествах, так как для заливки будет нужно маленький объем хладагента, а это обеспечивает абсолютное отсутствие угрозы работы всей остановки.
Конструкция заливного типа, используемая в чиллерах YORK, гарантирует высочайший КПД даже при критериях неполной нагрузки.
Традиционная линейка чиллеров включает более 20-ти моделей продуктивностью от 90 до 2700 кВт для остужения воды до температуры в границах 6−12 градусов. По особым заявкам предприятие изготовляет чиллеры с продуктивностью 8 000 кВт.
к меню ↑
4.2 CarrierАссоциация Carrier по праву считается фаворитом и новатором в изготовлении климатического оборудования. Предприятие реализует поглощательные устройства, действующие под 351−4853 кВт, и парокомпрессионные, мощность которых 5−2500 кВт.
Чиллеры марки Carrier созданы для беспрерывного использования в течение всего года, а при температурах воздуха до -10 благополучно действуют без внедрения дополнительных устройств. Метод регулирования делает микропроцессорное управление функционированием вентиляторов.
Строение электронных соединений в большей мере облегчена, а все стандартные модули имеют в своём составе главный разъединитель со снабжением электропитанием.
Подвесные дверцы блоков управления и огромные съемные панели дают обеспечение резвый доступ ко всем требуемым элементам устройства. К тому же в конструкции учтена система отверстий, позволяющая делать нужные регулировочные работы без остановки эксплуатации конструкции.
к меню ↑
4.3 EurochillerЧиллеры данной марки представляют собой технологически сложные парокомпрессионные холодильные устройства. Соответствующей особенностью такового оснащения является принцип термонасоса — выделяемая при эксплуатации чиллером термическая энергия часто применяется для обогрева промышленных помещений. Исходя из модификации, тепло может быть транслировано аква либо воздушной среде.
Группировать агрегаты от Eurochiller можно по последующим данным:
- способу работы (аммиачные, абсорбционные, фреоновые);
- методу остывания (водяной либо воздушный);
- по типу конструкции (выносной конденсатор либо моноблочное выполнение);
- присутствию дополнительных опций (зимний набор, доп. резервуары, гидромодули и проч.),
- холодильной мощности.
К основным плюсам чиллеров бренда Eurochiller можно отнести:
- автоматический режим работы;
- упругость системы (просвет меж чиллером и потребителем холода способен доходить до нескольких тыщ см);
- экономическое приемущество (при правильном подборе модификации значительно уменьшаются издержки на внедрение);
- природоохранное преимущество (значимая часть моделей работает с экологически безобидным хладагентом);
- акустическое достоинство (тихая работа);
- защищенность внедрения по фактору кропотливой проработки структуры агрегатов.
к меню ↑
4.4 АнгараСозданием чиллеров «Ангара» занимается компания ERBAY (Турция).
Самом нужной серией чиллеров «Ангара» является сейчас линейка моделей GRS. Установки данной серии представляют собой водоохладительные установки, которые работают на фреоне. Меньшая продуктивность изделий находится на уровне мощности 4,5 кВт, наибольшая — 400 кВт. Исходя из комплектации, чиллер может быть обустроен спиральным полугерметичными либо герметичными поршневыми компрессорами. Конденсатор может быть обустроен как воздушным, так и водяным остыванием. В последнем случае конденсаторы являются медными трубами кожухоотрубного типа, а в первом — это медные трубы с дюралевым покрытием.
к меню ↑
4.5 DaikinНа текущий момент компания Daikin по достоинству можно считать одной из фаворитных компаний рынка чиллер-систем.
В ранце изготовителя можно отыскать практически любые разновидности морозильных машин, а именно:
- малогабаритные с водяным остужением;
- надежные с воздушным остужением;
- эргономичные с выносным конденсатором;
- фанкойлы.
Охлаждающие агрегаты Daikin впечатляющей мощности обустроены особыми винтовыми компрессорами с современной регулировкой загрузки.
Самой широкой группой морозильных агрегатов на R134а считается отлично показавшая себя линейка EWAD-MBYNN. Продуктивность устройств данной серии варьируется от 120 до 600 кВт. При всем этом все оборудование выделяется прочностью и тихой работой.
Агрегаты данной марки могут быть обустроены:
- режимами частичной либо полной рекуперации теплоты;
- предохранительным напылением оребрения холодильного устройства;
- сервисными вентилями;
- завышенной звукоизоляцией;
- гидромодулями.
к меню ↑
4.6 RHOSSКонденсаторы европейской марки RHOSS характеризуются, в отличие от соперников, высокой степенью надежности и длительной службой. Все оборудование, производимое этой компанией, систематически тестируется, также компания обеспечивает постоянный технический контроль.
Не считая неотклонимой сертификации, все оборудование, которое делается RHOSS, подвергается дополнительной проверке, которая именуется EUROVEN. Оборудование с схожей отметкой в документах, свидетельствует о высоком качестве и эффективности кондиционирующих машин.
Системы конденсации и остывания везде используются во большинстве технических и бытовых процессах, но конкретно благодаря чиллерам можно без помощи других не доводить жидкость в системах до технологически требуемой температуры. Хорошо выбранное и верно установленное оснащение не только лишь разрешит данную делему, да и даст возможность существенно снизить процент перебоев в производстве и повысить продуктивность труда работников, также сбережет на этом внушительную сумму денег.
к меню ↑
5 ПроизводителиВодяные фанкойлы выбирать можно не только лишь по типу устройства, особенностям и многофункциональным тонкостям, да и по репутации производителя. Больших компаний, производящих климат-технику, не так и не много. Поэтому выбор фанкойла нельзя свести к двум-трем наименованиям.
В рейтинге наилучших производителей можно всегда отыскать подходящую модель.
- General Climate. Это предприятие сначала тысячелетия сделали русские инвесторы. Сейчас компания производит климатическое оборудование различных типов и предназначений. И стенные, и канальные, и кассетные доводчики выпускаются под этим брендом. Продукции присущ маленький шумовой уровень, маленький вес и компактность, поэтому фанкойлы бренда можно монтировать за навесноыми конструкциями, также в подпольных и пристенных нишах.
- McQuay. Смело эту компанию можно считать мировым фаворитом производства и продаж, также сервисного обслуживания вентиляционных систем, климатического оборудования. Еще в 1872 году началась история компании, которая поначалу занималась выпуском холодильной и морозильной техники. Сейчас мировой бренд интенсивно выпускает и вентиляторные доводчики, которые продаются в виде напольных, канальных, потолочных, кассетных, пристенных и стенных моделей.
Благодаря декоративному корпусу доводчик можно монтировать открыто. Модельный и типоразмерный ряд очень широкий, дизайн – самый что ни на есть современный. Работают производители и над расширением опций продукции.
- MDV. Производит климатическое оборудование различного класса и предназначения. Это размеренно пользующаяся популярностью марка, которая завлекает покупателя надежностью продукции и неизменной модернизацией техники. Компания интенсивно увеличивает качество устройств, уделяя повышенное внимание их экологичности. Штаб-квартира компании размещена в Китае, продукция идет на экспорт более чем в 140 государств мира. Приобрести фанкойлы бренда можно по доступной стоимости, не переживая за технику безопасности устройства.
Система отличается низким шумовым уровнем, сравнимо обычным монтажом и удачно пройденными испытаниями на производительность.

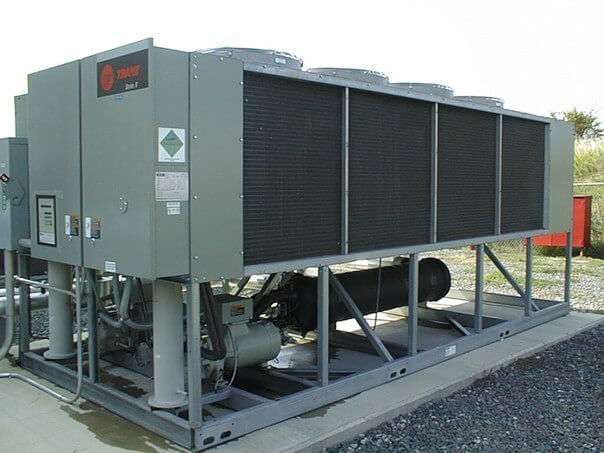

- Trane. И эта компания имеет более чем вековую историю, а сейчас она по праву считается лучшим производителем чиллеров, фанкойлов и другого оборудования. Производит компания технику для промышленного и бытового использования. Фанкойлам этой марки также присущ маленький шумовой уровень, а главное, что многие специалисты приводят вентиляторные доводчики Trane как безупречный продукт в собственной категории по соотношению «цена-качество».
- Carrier. Южноамериканская компания, занимающаяся климатическими системами. Производит фанкойлы различных серий. К примеру, консольные модели можно располагать как вертикально, так и горизонтально. Эти фанкойлы отличает неплохой выбор типоразмеров. Подходит данная продукция к использованию в квартирах, кафе, кабинетах, торговых центрах и т. д.
- Daikin. В собственном секторе этот бренд можно считать элитным. Компания сконцентрировалась на узеньком секторе продукции климатического контроля. Если вы отыскиваете вентиляторный доводчик, который произвела компания, направленная на сверхтехнологичные и наукоемкие разработки, то это фанкойлы данного бренда. Недешевые, но вправду наилучшие из наилучших.
Может быть, вам получится подобрать продукцию не настолько узнаваемых марок, но в таком случае никаких гарантов репутации не будет. Хотя выбор фанкойла, непременно, сводится не только лишь к звучному имени производителя.
к меню ↑
Высококачественное выполнение работ почти во всем находится в зависимости от последовательности процесса. Проф подход подразумевает учет всех деталей, что обеспечит надежность работоспособности оборудования. Ошибочно избранная опора, плохо обмысленные крепления и места для монтажа приведут к тому, что чиллер не будет работать отлично и может выйти из строя. Мы прорабатываем все требуемые моменты и даем гарантию своим клиентам. Установка чиллеров на кровле проводится в таковой последовательности.
к меню ↑
6.1 Составление монтажного проектаРаботники компании делают монтажную схему. На ней обозначаются все нужные вычисления, основанные на свойствах оборудования, кровли на сооружении, особенностях погодных критерий, в каких будет эксплуатироваться техника. Каждый случай является личным и при выборе мощных моделей необходимо прорабатывать дополнительные узлы крепления. При расчетах принимаются во внимание такие свойства как:
- допустимые нагрузки на кровлю, чтоб учитывать массу чиллера и конструкции для его крепления;
- уровень шума работающей техники, что принципиально для жилых помещений, кабинетов, коммерческой недвижимости;
- масса оборудования и его размеры;
- учет места для установки другой техники, проведения ремонта и обслуживания чиллера.
Верно проведенные расчеты позволят избежать простых ошибок, с которыми люди сталкиваются, когда стараются установить все без помощи других. В ином случае это может привести к повреждению кровли, падению техники, завышенному уровню шума при работе оборудования и иным дилеммам, которые могут вызвать поломку. На этом шаге требуется провести все так, чтоб подобрать место для монтажа, не нарушая конструкцию сооружения и не проводя конфигураций в кровле. Любые вмешательства могут привести к тому, что она позже будет протекать. Спецы нашей компании с первого шага работ делают подходящие условия для работы техники.
к меню ↑
6.2 Установка опоры и чиллера на кровлеУстановка чиллера на кровле проводится на специальную раму, которая выступает в качестве опоры. Обычно, это сварная конструкция из металла, крепящаяся к кровле. Она создается специально под определенную модель и место установки, чтоб учитывать наличие дополнительных выходов и других частей. При работе техники появляется вибрация, которая передается на раму и здание. Это приводит к увеличению уровня шума и дополнительной нагрузке на материалы. От неизменной вибрации могут разрушаться узлы крепления и другие составляющие. Для устранения задачи ставятся вибрпоопоры с резиновыми либо пружинными гасителями. Техника часто обладает большой массой, что затрудняет ее установку на верху строения. Потому установка чиллера на кровле может проводиться с помощью крана и других подъемных устройств. Наши спецы владеют опытом в проведении схожих работ и имеют требуемое оборудование в своём штате.
к меню ↑
6.3 Подключение установленного чиллераНа этом шаге работ проводится установка фланцевых соединений, дополнительной техники, запорной арматуры, разных линий и иных частей, чтоб обеспечить нормальную работоспособность чиллера. Тут же осуществляется проверка автоматических функций и работоспособности встроенного насоса. Термоизоляция нужна для уменьшения теплопотерь, что увеличивает эффективность работы оборудования. Также теплоизоляционный слой делает дополнительную защиту от вредителей и других наружных причин. Дальше происходит наполнение системы хладоносителем — жидкостью. Чиллеры работают с различными технологическими жидкостями, что находится в зависимости от определенного варианта. Наши спецы подберут подходящий вариант для вашего сооружения, чтоб достигнуть наибольшей эффективности при эксплуатации. После проведения изоляционных работ система заполняется водой либо гликолевой консистенцией. Сложность этого шага заключается в том, что вовнутрь нельзя допускать попадание воздуха.
к меню ↑
6.4 Оканчивающий шаг монтажа чиллера на крышеОканчивающим шагом монтажа чиллера на крыше является пуско-наладка. Во время этих работ происходит проверка и настройка:
- автоматики на устройстве и гидромодуле;
- характеристик для ежедневного использования;
- учета внесенных в опции конфигураций;
- установленных характеристик для эксплуатации после окончания работ.
После отладки всех характеристик запускается система, чтоб узреть надежность крепления, работоспособности запорной арматуры. При первом пуске проверяется плотность системы, наличие воды в контуре. Наши спецы тестируют гидравлику сети, определяют давление воды, ее напор и остальные рабочие свойства. Только после чего работа сдается заказчику.
к меню ↑
7 Советы по использованиюЕсли фанкойл устанавливаете дома, то кропотливо изучите памятку для юзера. Обычно там прописаны все моменты, по которым могут появиться вопросы.

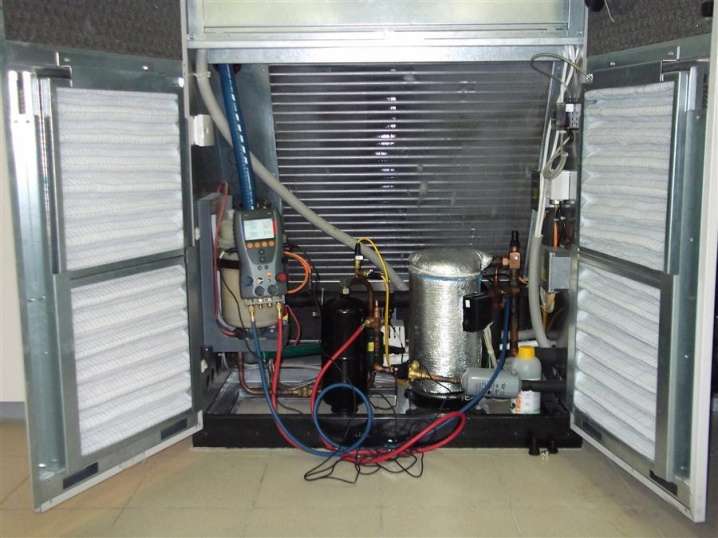

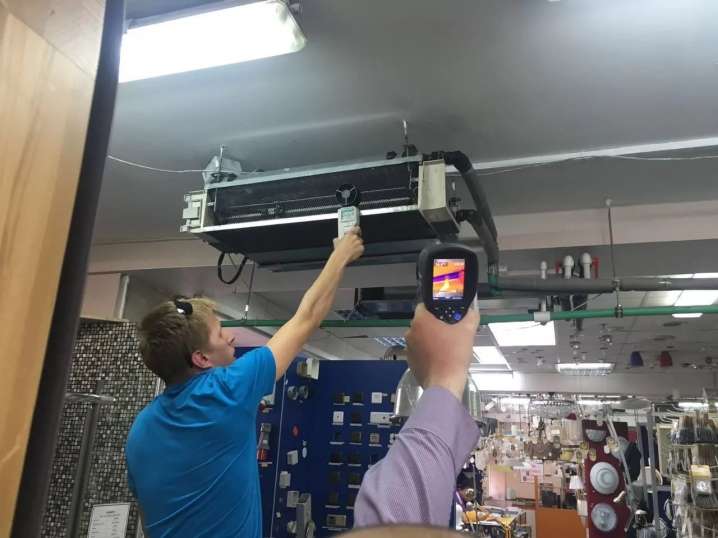

Вентиляторные доводчики работают автономно, но, все же, своевременная диагностика и сервисное сервис этой технике тоже нужны.

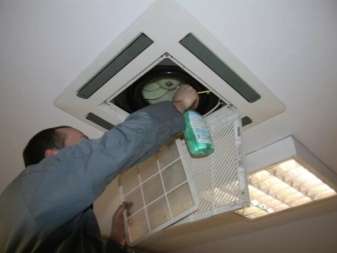

Как нередко они требуются, находится в зависимости от степени нагрузки на систему. Обычно каждые 7-8 месяцев следует инспектировать работу прибора. Очищать либо подменять фильтр можно научиться без помощи других, как и инспектировать работоспособность клапанов, оценивать работу запорной арматуры.
В неких случаях может потребоваться профобслуживание:
- по мере надобности диагностического контроля воздушных и водяных фильтров;
- при балансировке водяного контура;
- для устранения течи воды;
- для проверки работы дренажа – диагностики насоса и чистке трубопроводов.
Если климатический блок издает шум, следует также вызвать профессионалов. Такое может произойти в связи с неправильной работой вентилятора, с вибрацией труб. Спецы стремительно управятся с недочетами работы доводчика.
