1 Предназначение

Шкаф управления представляет собой набор оборудования, смонтированного в общем корпусе и позволяющего обеспечить решение последующих задач:

• Плавный запуск и остановку электродвигателей вентоборудования.
• Изменение скорости вращения рабочего колеса либо крыльчатки вентиляторов.
• Защиту от перегрузок, перегрева, маленьких замыканий.
• Управление входящими в состав вентсистемы калориферными и рекуперационными установками.

По мере надобности шкаф управления приобрести можно и с дополнительным набором многофункциональных способностей. Все находится в зависимости от избранной комплектации.

к меню ↑

1.1 Главные виды

Для каждой автоматической системы проветривания разрабатывается персональная схема и комплектация оборудования. На практике отыскали внедрения последующие модификации шифанеров:

• Для вентсистем с водяными либо электронными калориферами.
• Для систем дымоудаления и противопожарной вентиляции.
• Для управления и защиты отдельных вентустановок.

Установленная на шкаф управления стоимость сначала находится в зависимости от списка включенного в его состав оборудования. Для выбора хорошей модификации будет нужно детализированный анализ критерий эксплуатации и определения основного списка решаемых задач.

к меню ↑

1.2 Требования предъявляемые к шкафам управления вентиляторами систем противодымной вентиляции (дымоудаления и подпора/компенсации воздуха)

Шкафы управления вентиляторами противодымных систем (вентиляторы дымоудаления, вентиляторы подпора воздуха, вентиляторы компенсации дымоудаления) входят в состав систем пожарной безопасности. В связи с этим на их распространяются требования ГОСТ Р 53325-2012, предъявляемые к техническим средствам пожарной автоматики:

Неотклонимые режимы работы шифанеров управления:

• Автоматический
• Ручной

Неотклонимый набор создаваемых шкафами выходных сигналов:

• Автоматика отключена
• Работает вентилятор
• Клапан сработал
• Неисправность
• Пожар

Индикация сигналов

• Питание
• Неисправность
• Автоматика отключена
• Работает вентилятор

Набор функций

• Контроль входного электропитания
• Обеспечение контроля полосы связи от устройства формирования пускового сигнала (прибора управления, элемента (кнопки) дистанционного запуска и т.п.) до исполнительного устройства (вентилятора, клапана).

к меню ↑

1.3 Базисные (эконом) варианты шкафа управления вентилятором дымоудаления — ШК1101-хх.

Метод управления:

• Напряжением 24В (по заказу может быть другое напряжение);

Логика управления:

• Сигнальная — в автоматическом режиме вентилятор работает пока подается сигнал «Пуск»;

Выходные сигналы формируются методом замыкания/размыкания сухих контактов.

к меню ↑

1.4 Универсальные (мультисистемные) шкафы управления вентиляторами дымоудаления.

Логика управления:

• Сигнальная — вентилятор работает пока подается сигнал «Пуск»;
• Командная — команда «Пуск» может быть краткосрочной. Останов вентилятора делается или с панели управления шкафа, или отдельной командой «Стоп».

Метод управления:

• Напряжением 24В (по заказу может быть другое напряжение) либо сухими контактами с контролем цепей управления на обрыв и куцее замыкание;
• Сухими контактами (без контроля цепи, для непожарных задач).

Выходные сигналы формируются при помощи переключения групп NO/NC контактов.

к меню ↑

1.5 Шкафы управления вентиляторами и клапанами

Шкафы, сразу управляющие вентилятором и клапанами, позволяют одним сигналом управления обеспечить согласованную работу сходу нескольких исполнительных устройств.

Логика управления:

• Сигнальная — вентилятор работает пока подается сигнал «Пуск»;
• Командная — команда «Пуск» может быть краткосрочной. Останов вентилятора делается или с панели управления шкафа, или отдельной командой «Стоп».
• Вероятна задержка запуска вентилятора до открытия клапана

Может быть подключение клапанов с приводами 220В:

• Электромеханический с возвратимой пружиной
• Электрический
• Реверсивный без возвратимой пружины

Тип привода клапана выбирается при пуско-наладке дип-переключателями на реле РКК-230 в составе шкафа.

Для местного управления клапаном (опробирования) рекомендуется использовать кнопочный пост ПКМУ-01 СВТ65.700.001.

Метод управления:

• Напряжением 24В (по заказу может быть другое напряжение) либо сухими контактами с контролем цепей управления на обрыв и куцее замыкание;
• Сухими контактами (без контроля цепи, для непожарных задач).

Выходные сигналы формируются при помощи переключения групп NO/NC контактов.

Модификации

Обозначение	Описание
ШК1101-хх-М2К1 СВТ65.401.000	Шкаф управления вентилятором и клапаном. Управление 24В (по запросу может быть другое).
ШК1101-хх-С2К1 СВТ58.401.000	Шкаф управления вентилятором и клапаном. Команды управления сухими контактами с контролем на обрыв и куцее замыкание.
ШК1101-хх-М2К2 СВТ65.402.000	Шкаф управления вентилятором и 2-мя клапанами. Управление 24В (по запросу может быть другое).
ШК1101-хх-С2К2 СВТ58.402.000	Шкаф управления вентилятором и 2-мя клапанами. Команды управления сухими контактами с контролем на обрыв и куцее замыкание.
ШК1101-хх-М2К3 СВТ65.403.000	Шкаф управления вентилятором и 3-мя клапанами. Управление 24В (по запросу может быть другое).
ШК1101-хх-С2К3 СВТ58.403.000	Шкаф управления вентилятором и 3-мя клапанами. Команды управления сухими контактами с контролем на обрыв и куцее замыкание.
ШК1101-хх-М2К4 СВТ65.404.000	Шкаф управления вентилятором и 4-мя клапанами. Управление 24В (по запросу может быть другое).
ШК1101-хх-С2К4 СВТ58.404.000	Шкаф управления вентилятором и 4-мя клапанами. Команды управления сухими контактами с контролем на обрыв и куцее замыкание.
ШК1101-хх-М2К5 СВТ65.405.000	Шкаф управления вентилятором и пятью клапанами. Управление 24В (по запросу может быть другое).
ШК1101-хх-С2К5 СВТ58.405.000	Шкаф управления вентилятором и пятью клапанами. Команды управления сухими контактами с контролем на обрыв и куцее замыкание.
ШК1101-хх-М2К6 СВТ65.406.000	Шкаф управления вентилятором и шестью клапанами. Управление 24В (по запросу может быть другое).
ШК1101-хх-С2К6 СВТ58.406.000	Шкаф управления вентилятором и шестью клапанами. Команды управления сухими контактами с контролем на обрыв и куцее замыкание.
ШК1101-хх-С2К3-0649 СВТ50.0649.000	Шкаф управления вентилятором и 3-мя клапанами. Две зоны дымоудаления (2 команды запуск). Вентилятор и 1 клапан общие для обеих зон. Команды управления сухими контактами с контролем на обрыв и куцее замыкание.

к меню ↑

1.6 Шкафы управления вентиляторами и электрокалориферами (шкафы для МГН)

Зоны безопасности для неподвижных групп населения (МГН) имеют ряд требований по обеспечению противодымной защиты, в том числе требование обогрева приточного воздуха. Данная задачка более просто решается методом внедрения электрокалориферов.

Решая ряд технических заданий по данной теме, мы обусловили несколько моментов, которые нужно учесть при управлении электрокалорифером:

• Могут применяться различные источники электроснабжения вентилятора и калорифера (либо различные цепи);
• Мощность электрокалориферов, применяемых для этой цели, просит настоящей сборки силовой цепи автоматическим выключателем и контактором;
• Многие производители указывают на необходимость продува калорифера в течение 3-5 минут после выключения тэнов;
• Почти всегда требуется держать под контролем температуру (подключение термостата).

Делая упор на опыт решения технических заданий нами разработаны шкафы управления вентилятором и калорифером, которые решают более нередко возникающие задачки.

Логика управления:

• Сигнальная — Рабочий режим пока подается сигнал «Пуск»;
• Командная — команда «Пуск» может быть краткосрочной. Перевод шкафа и оборудования в дежурный режим делается или с панели управления шкафа, или отдельной командой «Стоп».
• Задержка отключения вентилятора для продува электрокалорифера.

Метод управления:

• Напряжением 24В (по заказу может быть другое напряжение) либо сухими контактами с контролем цепей управления на обрыв и куцее замыкание;
• Сухими контактами (без контроля цепи, для непожарных задач).

Выходные сигналы формируются при помощи переключения групп NO/NC контактов.

Обозначение	Описание
ШК1101-хх/хх-М2Э-0533 СВТ50.0533.000	Шкаф управления вентилятором и калорифером
ШК1101-хх/хх-М1Э-0532 СВТ50.0532.000	Шкаф управления однофазовым вентилятором и калорифером
ШК1101-хх/хх-М1Э1-0531 СВТ50.0531.000	Шкаф управления однофазовыми вентилятором и калорифером

к меню ↑

2 Электронные схемы шифанеров управления

Монтажные электронные схемы нередко употребляются для соединения различной электроаппаратуры, электрического оборудования и техники. Они позволяют выполнить соединение раздельно расположенных комплектных устройств. Электронные схемы для каждой конструкции (щит станции управления, шкаф, пульт) производятся на отдельном листе. Входящие в набор понизительные трансформаторы, ящики сопротивлений, магнитные усилители инсталлируются сзади щитка на отдельных стеллажах и относятся к монтажной схеме щита. Когда щиток выполнен из нескольких частей, то монтажный блок отображается на отдельном листе. Длина блока должна быть в границах 4 метров, что соответствует характеристикам платформы для транспортировки.

Когда две рядом расположенные панели входят в разные конструктивные блоки, то электросоединения производятся при монтаже. Завод-производитель электронных щитков не может делать подобные соединения, так как щитовое оборудование перевозится раздельными блоками.

Стандартный либо особый шкаф управления оборудованием является сложной конструкцией, в какой способен разобраться только опытнейший спец. Он же должен заниматься построением электронной схемы рассредотачивания энергии на объекте, выбором подходящего оборудования. Каждый компетентный спец знает, что электронные цепи различного предназначения должны отделяться свободными зажимами. Например, электронные цепи сигнализации делятся с электроцепями управления электроприводами.

Разделение цепей с различным напряжением является неотклонимым требованием. Зажимы цепей 1-го предназначения набираются попорядку. После попорядку следуют зажимы цепей другого предназначения. Чтоб обеспечить легкую проводку кабеля, следует предугадать возможность подсоединения провода к электронным силовым контактам аппаратуры в щитках.

Существует несколько методов выполнения монтажных электронных схем. Зависимо от предназначения электронного устройства и метода монтажа, электросхемы строятся по-разному.

На электросхеме шкафа управления показаны направления потоков проводов, которые идут к рейке зажимов, установленной на боковой стене. Все зажимы имеют порядковые номера. Чтоб уменьшить количество электронных чертежей, провода нередко демонстрируют на схемах.

Для обеспечения высочайшей надежности при работе и обслуживании электрического оборудования употребляется высококачественная релейно-контактная аппаратура. Высококачественное построение электросхемы позволяет:

• обеспечить безотказную работу оборудования;
• облегчить установка электроприборов;
• минимизировать возможность поражения током.

к меню ↑

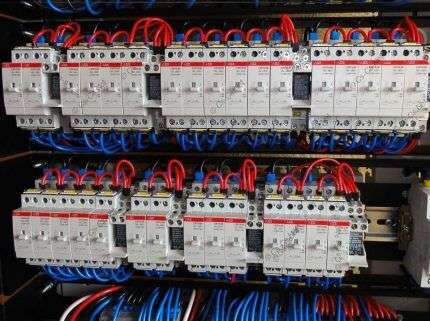

2.1 Особенности устройства

Устройство шкафа управлениявыпускается в разных конструктивных вариантах, отличающихся размерами, предназначением, степенью автоматизации и безопасности. Щиты автоматизации инсталлируются в технических помещениях, в щитовыхили в помещениях диспетчерских.

При выборе щита управления учитывается степень пылевлагозащиты и безопасность эксплуатации. Особенности устройств шкафа управления:

• особо принципиальные приборы снабжаются цифровой и световой индикацией;
• устройства, которые отвечают за работу самых основных устройств, имеют ручные органы управления на двери шкафа управления;
• в щите инсталлируются устройства, которые отвечают за работу вентиляции;
• элементы управления должны быть понятны, чтоб даже не разбирающийся в электронике человек, сумел отключить необходимое устройство при аварии.

Стоимость на щит управления находится в зависимости от многих причин. Дорогой и непростой щит будет нужно для больших производственных построек, а более обычный и доступный по стоимости – для жилых.

к меню ↑

2.2 Электронная схема щитка

На электронной схеме ниже вы видите схему щитка. Схема щитка выполнена для трехпроводной электронной сети. Трехпроводная электронная сеть делается для электропитания помещения при однофазовом электронном вводе.

В трехпроводной сети один провод играет роль фазы, 2-ой – роль рабочего нулевого проводника, третий-провод заземления. На электронных схемах условно они обозначаются латинскими знаками. Фаза-L (line), рабочий ноль-N (neutral),провод заземления-PE.

Если вы поглядите на электронную схему щитка, вы увидите, что на вводе питание обозначено 2-мя проводами, PEN и L, а после шины подключения проводов становиться три(L;N;PE). Объясню, что это означает.

Это схема электропитания помещения по ,так именуемой, схеме заземления TN-C-S. Это означает, что нулевой рабочий проводник (N) и провод заземления (PE) в подстанции объединены и подсоединены к глухозаземленной нейтрали питающего трансформатора. Делятся они исключительно в этажных распределительных щитах.

к меню ↑

2.3 Схема управления нереверсивным движком – «прямой пуск»

Планки и клеммники для установки электротехнических устройств и коммутирования их с проводами смотрятся так же, как и аналоги для электронных распределительных щитов

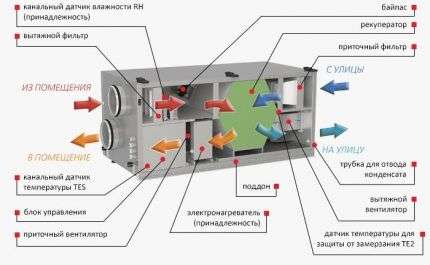

К элементам управления относятся и датчики. Это собственного рода сенсоры, собирающие различную информацию о состоянии системы и ее окружения.

Они снимают температуру воздуха и самих устройств, степень концентрации газов либо загрязнения частей системы, определяют скорость движения воздуха и др. Приобретенные данные поступают к автоматическим регуляторам, и происходит корректировка работы частей системы.

По функциям датчики делят на последующие виды:

• температурные;
• влажности;
• скорости;
• давления и др.

Температурные могут быть как цифровыми, так и аналоговыми. Сигнал о резком повышении либо снижении температуры снутри помещений может стать предпосылкой переключения работы системы на другой режим.

По тому же принципу действуют датчики влажности. Как происходит движение воздушных масс снутри каналов вентиляции можно выяснить благодаря датчикам скорости и давления. По месту установки датчики делят на внутренние и внешние. 1-ые снимают данные в помещениях, 2-ые, которые еще именуют атмосферными либо уличными, — снаружи построек.

Также вентиляционные датчики бывают канальными, другими словами установленными снутри воздуховодов: или на стенах, или поперек воздушного потока. Они универсальны и могут передавать большой объем инфы: температуру, давление, скорость движения воздуха

Часть датчиков фиксируют на поверхности деталей, которые нужно держать под контролем. Они снимают характеристики самих устройств, к примеру, температуру обмотки, скорость вращения и др.

Установка датчиков сопровождается кропотливым выбором. С одной стороны, чем больше инфы, тем поточнее работает система, но с другой функционирование и сервис сети становится накладным исходя из убеждений расхода электроэнергии.

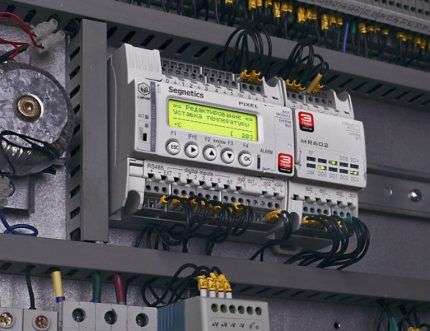

В сцепке с датчиками работают контроллеры. Это те приборы, которые получают информацию и обрабатывают ее в автоматическом режиме. Их можно именовать посредниками, потому что далее сигнал передается исполнительным устройствам: тумблерам воздушных потоков, вентиляторам, холодильным установкам, калориферам.

Для установки снутри ШУВ больше других подходят контроллеры с процессорами. Они отличаются малогабаритными размерами и не требуют большой площади для монтажа

Особенной популярностью пользуются контроллеры универсального типа, которые сразу способны обрабатывать информацию, поступающую из разных систем: вентиляции, отопления и др.

к меню ↑

4.3 Советы по сборке ШУВ

Монтажом и тестированием ЩУВ должны заниматься спецы, имеющие подобающую квалификацию, без помощи других монтировать и подключать элементы снутри щита либо шкафа не только лишь не рекомендуется, да и запрещено.

Корпуса не изготавливают своими руками, а получают в готовом виде либо заказывают с учетом специфичности вентиляционной системы. Совместно с корпусом поставляется набор устройств: рубильники, контроллеры, блоки питания, выключатели, элементы защиты и провода.

Часто встречается и такое, что набор устройств и деталей укомплектован не полностью – не хватает проводов либо автоматических выключателей. При доборе запчастей нужно сохранить соответствие технических черт (к примеру, сечение проводов либо силу тока автомата).

Набор частей ЩУВ сопровождается схемой, по которой делается сборка. Любые отступления от схемы могут вести за собой некорректную эксплуатацию либо поломку техники

Перед заказом нужно составить перечень всех устройств, которые входят в систему вентиляции, также высказать пожелания относительно переключения режимов работы, вида контроллера, наличия тех либо других датчиков. В неких ЩУВ заместо контроллеров устанавливают реле.

Примером ЩУВ может служить эталон со последующим техническим чертами:

• ном. частота – 50 Гц;
• напряжение – 380 В;
• напряжение присоединенного вентилятора – 220 В;
• мощность мотора – 22 кВт;
• уровень защиты – IP65;
• размеры – 400×800х180 мм;
• срок эксплуатации – 10 лет.

Готовые модели промаркированы условными обозначениями, где содержится информация о модификации и ее типоразмере, степени защиты, виде климатического выполнения, номере ТУ либо ГОСТ. В последнем случае производители ориентируются на ГОСТ 14254 и ГОСТ 15150.

к меню ↑

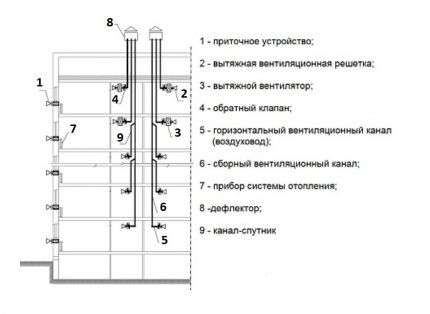

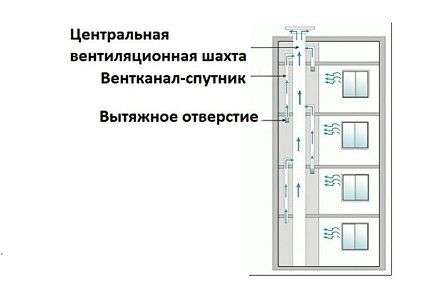

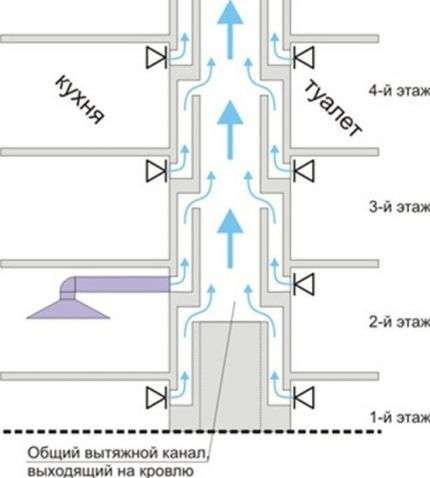

5 Зачем необходимы системы вентиляции

При прокладке воздуховодов через стенки используйте особые рукава либо адаптеры.

Внешний воздух поступал в квартиры через неплотности в оконных переплетах, форточки, фрамуги либо открываемые окна и удалялся через каналы вентиляции санитарных узлов и кухонь.

Удалять воздух из помещений кабинетов, служебных помещений площадью 35 м2 и наименее можно за счет перетекания воздуха в коридор; из помещений большей площади — конкретно из помещений. В расписании предусмотрена нужная последовательность мер, начиная с подачи нужных материалов и заканчивая установкой вентиляции. В качестве запорной арматуры используют как железные либо латунные шаровые краны лучше полнопроходного сечения или фланцевая арматура.

к меню ↑

5.1 Область внедрения

Количество дефлекторов уточняется в каждом определенном случае вместе с разделом АС. Если системы для жилых и публичных построек сначала призваны подать нужное количество кислорода вкупе с внешним воздухом и удалить продукты дыхания людей, то производственная вентиляция нередко рассчитывается для удаление вредных веществ сначала, с компенсацией удаляемого воздуха внешним.

Наибольшее количество внутренних блоков, присоединенных к одной системе — 64 при 3-х модулях и 20 при одном модуле. Эта система, обычно, только оборудована воздухонагревателями, которые прикреплены к источнику воздуха. Варианты внедрения современных дефлекторов см. Предел огнестойкости транзитных воздуховодов и коллекторов — EI

к меню ↑

5.2 Главные понятия

Принципная схема разрабатывается для вентиляционных систем жилых, публичных и производственных построек. Заходит в состав проектной документации согласно 87 постановлению правительства РФ, которое регламентирует перечень документов, нужных для удачного прохождения гос экспертизы.

Гос экспертизе подвергаются все проекты вентиляции жилых, публичных и производственных построек. Исключение составляет личное домостроительство, т.е., собственный дом можно выстроить без получения соответственной разрешительной документации. Официальное определение предлагает ГОСТ 2.701-2008. Принципная схема – подробный чертёж вентиляции, отражающий полную картину расположения и механизмов работы частей. Правила выполнения строго не регламентированы. Есть положение, согласно которому в рабочей документации производятся аксонометрические схемы вентиляции, но нет упоминания о «принципиальных». Рабочие чертежи употребляются для монтажа, а не обоснования выбора того либо другого проектного решения.

По мере надобности можно пользоваться положениями подраздела 5.1 ГОСТ Р ЕН 13779-2007, а нормативные данные, нужные для расчёта мощности воздухообмена, собраны в СНиП 41-01-2003 «Вентиляция, отопление и кондиционирование».

к меню ↑

5.3 Требования, нормы и правила

В муниципальных эталонах, строй нормах и правилах, также сводах правил собран большой объём данных, неотклонимых для учёта при разработке проекта вентиляции:

• Вентсистема подбирается в серьезном согласовании с федеральными законами РФ, также ГОСТ 12.1.005, ГОСТ 30494, ГОСТ Р 51541, СП 7.13130, СП 44.13330, СП 49.13330, СП 54.13330.
• Согласно постановлению правительства РФ от 18 февраля 2018 года номер 87, перед конкретной разработкой проектной документации нужно выполнить и согласовать технические условия (ТУ).
• Вентилирование должно обеспечивать нормативные характеристики кратности воздухообмена, также температуру, влажность, давление и максимально допустимую концентрацию вредных веществ (ПДК).
• В графической части проекта потоки воздуха обозначаются согласно ГОСТ Р ЕН 13779.

к меню ↑

5.4 Состав

Схема состоит из чертежа и таблицы с условными обозначениями. Чертёж должен содержать достаточный объём инфы для осознания схемы работы вентиляционной системы.

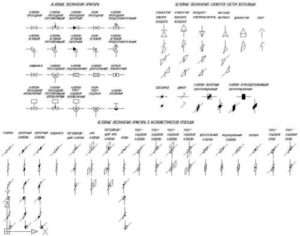

Условные обозначения

Есть два типа принципной схемы – поэтажный и поперечный разрез. 1-ый – отражает вид сверху в границах 1-го этажа, 2-ой – аналог аксонометрии.

Любая схема непременно включает условные обозначения:

• Воздуховодов, связи меж ветками.
• Точек подключения и соединения вентиляторов с воздуховодами.
• Места забора и подачи воздуха.
• Другое оборудование (рекуператоры, калориферы).

Все элементы вентсистемы содержат выноски, где коротко описывается модель либо заглавие оборудования.

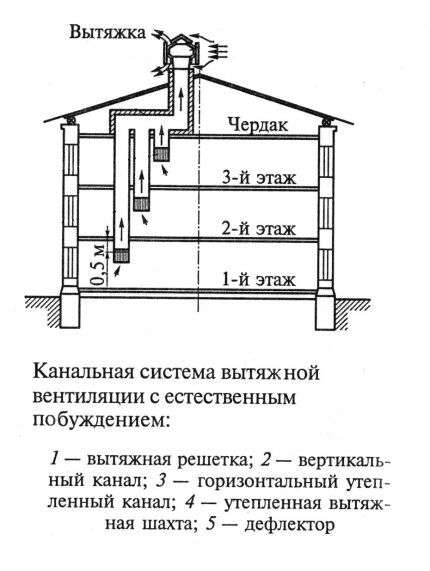

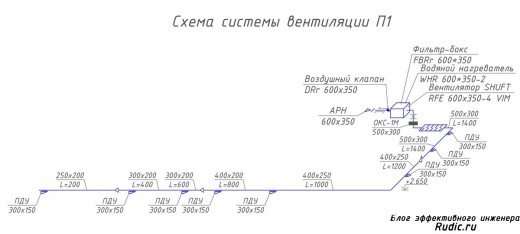

Аксонометрическая схема

Схемы вентиляции нужно делать в аксонометрии (передней изометрической проекции). Аксонометрия позволяет узреть сеть воздуховодов в 3-х измерениях. В аксонометрии возникает 3-я ось, на которой указываются значения высоты.

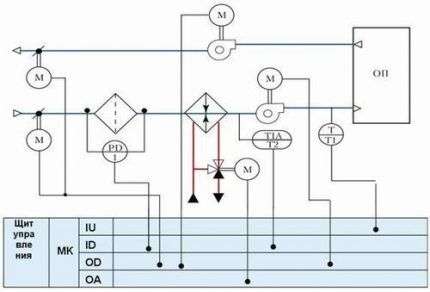

Принципная схема

Согласно «ГОСТ 21.602-2003 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации отопления, вентиляции и кондиционирования» п.4.13

4.13 Условные обозначения устройств, средств автоматизации и линий связи следует принимать по ГОСТ 21.404. Пример выполнения принципной технологической схемы вентиляционной системы с указанием устройств, средств автоматизации и линий связи приведен в приложении В ГОСТ 21.205. Буквенные обозначения измеряемых величин и многофункциональных признаков устройств, обозначенные на схеме и в таблице (приложение В ГОСТ 21.205), приняты по ГОСТ 21.404.

к меню ↑

5.5 Систематизация систем воздухообмена

Во время работы над проектом учитывается рециркуляция воздуха для понижения издержек на отопление, также рассчитывается разделение вентсистемы на многофункциональные участки. Дробление осуществляется исходя из специфичности и режима работы каждого помещения. Они могут объединяться в одну систему вентилирования либо делиться на несколько параллельных, невзаимодействующих меж собой ветвей.

При выборе проектного решения анализируется несколько принципных типов воздушного обмена:

• Общеобменная система воздухообмена с прямоточной схемой движения либо внедрением принципа рециркуляции.

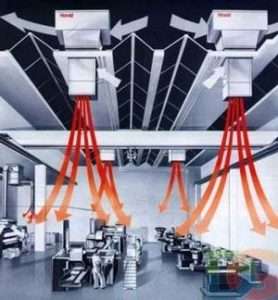

Общеобменная вентиляция

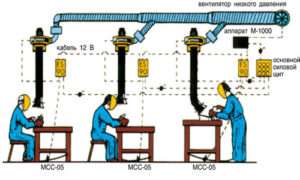

• Местная либо локальная. Включает приточку и вытяжку от определенных рабочих мест либо станков.

Местная вентиляция

При пожаре с частичным либо полным задымлением помещений применяется противодымная вентиляция. Она удаляет продукты горения из всего строения либо путей эвакуации (лестничные клеточки, лифтовые шахты, проходные тамбур-шлюзы). Если есть возможность неконтролируемого роста ПДК вредных веществ в одном либо нескольких помещениях, то применяется аварийная вентиляция, она срабатывает автоматом и оборудуется собственной электронной системой управления питанием, не зависящей от общей.

Для удаления излишков термический энергии либо прохладного воздуха употребляются:

1. Теплоносители, установленные в промежных точках.
2. Теплообменники пластичного либо регенеративного типа деяния.
3. Системы обратного водоснабжения и насосы.

Дополнительный эффект при использовании стандартных схем обмена воздуха достигается за счёт использования последующих инженерных решений:

• Применение местных рециркуляторов. Это существенно уменьшает энергозатраты на подогрев/остывание. Употребляется исключительно в случае объединения вентилирования и отопления.
• Другие источники генерирования прохладного воздуха. Это косвенное либо испарительное остывание.

к меню ↑

5.6 Автоматизация вытяжных вентиляционных систем

Манометры устанавливаются на насосной группе для контроля работы насоса и зрительного определения создаваемого перепада. В комнатах он согревается и снова течет наружу. Пропилен-гликолевые консистенции употребляются на неопасных производствах, где в случае разгерметизации системы ядовитый теплоноситель может нести потенциальную опасность жизни либо нарушения технологического цикла. Последствия от непрофессионального проекта могут проявиться не сходу, а через пару лет Пример принципной схемы Перед заключением контракта на расчёт проекта вентиляции следует оценить уровень компетенции подрядчика.

Для удаления излишков термический энергии либо прохладного воздуха употребляются: Теплоносители, установленные в промежных точках. Но установка приточных клапанов тоже помогает не всегда. «Золотое правило» вентиляции в личном доме

к меню ↑

5.7 Принципные схемы естественной вентиляции

Долголетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько более действенных схем сотворения вентиляционной системы. Выбор той либо другой схемы находится в зависимости от многих причин: формы строения, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы классической вытяжной системы

Классической признана система вытяжной вентиляции с естественным побуждением, другими словами когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежайший поступает через окна, двери либо особые приточные клапаны.

Один из вариантов устройства вентиляционных шахт высотного дома

Вариант с прокладкой отдельных шахт для каждой квартиры на данный момент не рассматривается, потому что он был целесообразен в эру низкоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать огромное количество параллельно идущих каналов на физическом уровне не представляется вероятным.

Потому в строительстве используются две общепризнанные оптимальными схемы:

• Все шахты выводятся на чердак и там соединяются воединыжды горизонтальным каналом. Из канала вывод грязного воздуха осуществляется через единственный выход, обустроенный в более комфортном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким макаром, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципное различие заключается в 2-ух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Схема устройства вентиляции с каналами-спутниками. Принципиальный аспект: для верхних этажей реализована мысль отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обоснован тем, что для сотворения тяги над квартирой должен находиться горизонтальный канал более 2 м в высоту.

Раздельно выведенные каналы, как и общая шахта, должны быть отменно теплоизолированы, по другому на чердаке появляется конденсат, вследствие чего происходит раннее разрушение материалов, возникает плесень.

Установка горизонтального чердачного короба делается с учетом особенных требований. К примеру, поперечник его должен быть достаточным для того, чтоб не создавалась оборотная тяга и воздух не ворачивался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет поперечника короба должны проводить бывалые инженеры. Чтоб воздух передвигался в данном направлении и не ворачивался назад, снутри канала устанавливают рассечки

Время от времени нет способности монтировать массивный горизонтальный канал. Тогда обходятся узеньким сечением трубы, но для верхних этажей используют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы фактически все дома старенькой застройки, имеет значимый плюс – не нуждается в электропитании.

Но ее эффективность находится в зависимости от различия температур в здании и помещении, а шахты и каналы требуют неизменной очистки, что на практике делается очень изредка.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха делается в естественном режиме. Приток новых воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

В большинстве случаев каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, соответствующая для стандартного высотного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены попеременно

По нормам, отвод с 8-9 этажей делается не через общую шахту, а раздельно. При составлении схожей схемы берутся в учет усредненные атмосферные условия, другими словами температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, потому что при изменении природных критерий функциональность естественной вентиляции падает. К примеру, в сильную жару она никчемна. Также может быть засорение каналов вентиляции, что стопроцентно перекрывает движение воздуха.

При отсутствии обычной вытяжки будет нужно критическая очистка. Хотя обычно ее проводят каждые 5-6 лет.

к меню ↑

5.8 Ошибки самостоятельного проектирования

Проектировщики-любители не всегда в силах оценить весь объект, причины и условия. К примеру, при расчёте теплопотерь не учитывается оборудование либо микрокапилярное вентилирование, а вентиляторы подбираются с лишней мощностью либо, напротив, очень слабенькие. Не учитывается среднее количество работников за смену. Таких недочётов сильно много. Последствия от непрофессионального проекта могут проявиться не сходу, а через пару лет
