1 Конструкция и принцип деяния жироловки

В каждом хозяйстве обязательно должно быть действенное приспособление для очищения системы дренажа, но если такое устройство приходится часто использовать, то легче предупредить засорение канализации. Для этого под мойку и раковину устанавливают бытовые жироуловители.

Конструкция данных устройств очень тривиальна. Устройство складывается из корпуса с перегородкой, которая разделяет его на отсеки, гасителя потоков и газоотводящего патрубка с вентиляцией. Зависимо от назначения и количества сточных вод оборудование может быть различных характеристик и различаться по конструкции.

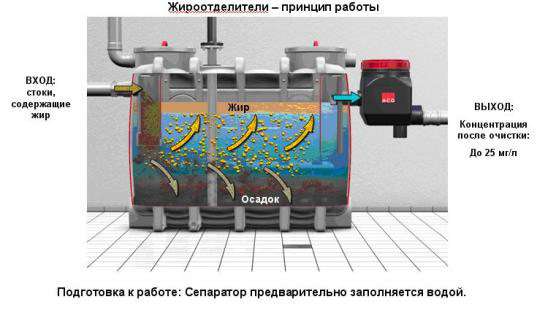

Принцип функционирования выстроен на разности плотности воды и жира. Когда жидкость охлаждается, то и жир остывает, поднимаясь на поверхность в виде комков. Водянистая среда попадает во последующий отсек, а позже – в сточную канаву и канализацию. Жир остаётся в первом отсеке, благодаря перегородке. Когда резервуар заполняется, нужна чистка жироуловителей от массы жира, потом прибор опять подсоединяется к системе для следующего функционирования.

При эксплуатации прибора вы сможете добавлять особенные ферменты, содействующие расщеплению жира. Благодаря этому частота внутренних чисток «ловушки» приметно сокращается.

к меню ↑

7 Полезное устройство для профилактики засоров

Естественно, в доме непременно должно быть действенное средство для прочистки канализации, но если его приходится использовать повсевременно, то проще предупредить засоры. Для этого ставят под мойки бытовые жироуловители.

к меню ↑

9 Главные разновидности канализационных сепараторов

До того как приступать конкретно к выбору подходящего жироуловителя, вы непременно должны узнать, какими эти устройства вообщем могут быть. Начнем с того, что по собственному назначению сепараторы бывают:

• Промышленными;
• Бытовыми.

Тут все очень просто – вам подходят те модели, которые рассчитаны на бытовое внедрение. А вот по методу установки жироуловители (как бытового, так и промышленного предназначения) могут быть:

• Горизонтальными;
• Вертикальными.

Кроме этого, все модели условно разбиты на две огромные группы:

• Для внешнего внедрения;
• Для внутреннего внедрения.

Обычно бытовые модели интенсивно употребляются в личных домах и городских квартирах, еще их можно повстречать в учреждениях публичного питания (столовых, барах и т.д.). Устанавливаются эти приборы, обычно, мод мойками либо раковинами. Благодаря этому весь жир, который возникает в процессе мытья посуды, сходу просачивается в жироуловитель.

Что все-таки касается «ловушек» промышленного предназначения, то они, как можно судить из наименования, используются на суровых предприятиях, применяющих в собственных производственных процессах сырье, которое содержит много жиров. Что типично, представители обоих категорий работают фактически по одному и тому же принципу, а отличие заключается в большей степени в габаритах, позволяющих перерабатывать те либо другие объемы сточных вод.

Направьте внимание! Невозможна чистка промышленных сепараторов средством ручного метода. В этих целях используются особые машины.

к меню ↑

10 Пластмассовые модели

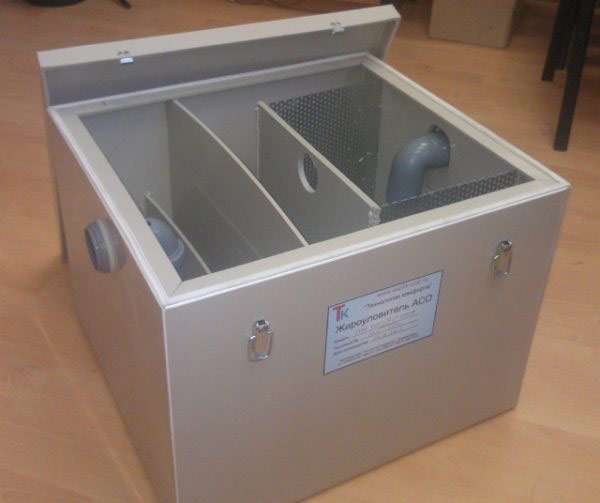

Это более пользующиеся популярностью и нужные на рынке модели. Они доступны по стоимости и комфортны в эксплуатации.

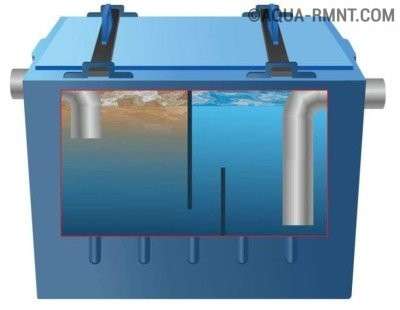

Схема бытового жироуловителя

При наличии всех этих частей принцип деяния такой: вода с жиром поступает через входной патрубок из кухонной мойки. Снутри нашего агрегата жидкость заполняет первичную камеру, где незначительно отстаивается, а жир тем временем подымается наверх. Эта камера разделена от остальной части прибора перегородкой.

Но эта стена тянется не до самого верха. Её высота составляет приблизительно две третьих высоты ящика. Таким макаром, остаётся просвет. Конкретно через эту верхнюю «отдушину» вода без жира перетекает в соседнюю камеру и в самом низу попадает в выходной патрубок, выполненный в большинстве случаев в виде тройника. После этого, фактически, жидкость вытекает в сточную канаву.

В то же время весь собранный жир остаётся на поверхности повсевременно поддерживаемого объёма рабочей среды. Потому описываемый отделитель является обслуживаемым. По мере скопления противной взвеси аппарат нужно на сто процентов отсоединять от полосы, после этого освобождать от содержимого. Такую операцию нужно проделывать хотя бы раз в две недели. Всё находится в зависимости от объёмов загрязнений, от интенсивности использования мойки. Дальше разглядим процесс сотворения такового домашнего прибора, который необходимо временами вычищать.

к меню ↑

16 Сепаратор жира своими руками по чертежам

Для сборки жироуловителя под мойку своими руками чертежи необходимо изучить заблаговременно. Также необходимо приготовить последующие материалы и инвентарь:

• пластмассовый резервуар, габариты которого могут быть чуток больше расчетных, но не меньше;
• низкий патрубок поперечником около 100 мм для сотворения внутренней перегородки;
• колено и тройник ПЭТ сечением 50 мм;
• отрезок трубы поперечником 100 мм, длина которого должна составить около 2/3 высоты короба, и патрубок с резиновой манжетой той же длины, но поперечником 50 мм.

Будет нужно также стандартный набор инструментов. Непременно нужен электронный лобзик либо пила для того, чтоб сделать отверстие в корпусе. Из дополнительных материалов придется докупить наждачку, силиконовый герметик, клейкую ленту-уплотнитель.

Главные этапы работ по сборке сепаратора жира своими руками:

1. В торцевых стенах пластмассового короба пропилить отверстия для патрубков, зачистить срез.
2. На днище контейнера наклеить отрезок трубы поперечником 100 мм, а когда состав вполне высохнет, вовнутрь устанавить кусочек трубы поперечником 50 мм. Расстояние от наименьшего патрубка до дна должно быть около 3-4 см.
3. Патрубок соединить с выводным тройником слива так, чтоб конец звена попал в выводное отверстие. Отверстие тройника будет ориентировано ввысь. Это необходимо для вентиляции.
4. К коробу подсоединить вводное колено и герметизировать силиконовым составом.
5. Последний штришок – оклеить края крышки уплотнителем.

Когда просохнут герметизирующие составы, можно проверить работу жироуловителя. Его необходимо установить под мойкой, подключить к канализации и включить воду. Если соединения не подтекают, устройство готово к эксплуатации.

Принципиально! Поперечник отверстий должен совпадать с сечением патрубков. Они должны заходить очень плотно. Щели и зазоры ни при каких обстоятельствах недопустимы.

к меню ↑

17 Управление по созданию жироуловителя для канализации

Жироуловитель получится сделать без заморочек, если сделать последующее:

1. Установить, где конкретно к канализационной системе будет добавлено приспособление для сбора жира. Этим местом может быть участок прямо под кухонной раковиной либо на улице, но только не зона размещения предметов, которые просто воспламеняются.
2. Уплотнить крышку короба, подходящего для сотворения жироуловителя, натянув на неё прокладку из силикона либо резины.
3. Сделать в одной из стен приготовленного ящика дыру, через которую будет проведён входной патрубок. Обычно эту прорезь делают в конкретной близости к крышке либо на расстоянии 5 см от верхнего края боковой стены короба.




   Отверстия располагают напротив друг дружку, но не непременно ровно по середине ящика

4. Высверлить напротив первого отверстия 2-ое, нужное для монтажа выходного патрубка. Эту дыру допустимо делать в таком месте, чтоб нижний конец вставляемой в него трубы находился ниже прорези под входную трубу на 10–15 см. Принципиально, чтоб край монтируемого в ящик патрубка был выше дна применяемой тары на несколько см.
5. Закрепить патрубки в сделанных прорезях, пользуясь уплотнителями и эпоксидкой.
6. Воткнуть в ящик две перегородки. Один барьер с помощью термоклея нужно зафиксировать в высшей части короба так, чтоб он на 10 см высился над дном. А вторую перегородку, длина которой составляет 2/3 от высоты ящика, следует укреплять понизу жироуловителя, тем создав в устройстве 3 секции.




   Один патрубок жироуловителя соединяют с трубой, идущей от мойки, а другой совмещают с линией сточной канавой, по которой вода стекает в особый колодец

к меню ↑

17.1 Полезные советы

Чтоб сборка жироуловителя прошла удачно, необходимо прислушаться к последующим советам:

• подозревая, что перегородки не сумеют выдержать напора воды, заместо клея стоит использовать более сильный фиксатор — эпоксидку в комплексе с уголками;
• чтоб обезопасить перегородки от конфигурации формы и поломки, их можно обмотать резиновыми жгутами, вырезанными из резины авто транспорта;
• перегородки разрешается ставить не только лишь вертикально, да и на искосок, расперев их болтами большой длины;
• отверстия для входа и вывода патрубков необязательно располагать строго в центральной части короба, ведь, сделав дыры не посреди ящика, получится сберечь место под раковиной;
• дырочки под патрубки можно сделать детским прибором для выжигания по дереву, если есть опаски, что электролобзиком не получится сделать отверстия, не избежав возникновения трещинок;
• вентиляционное отверстие — это необязательная мера, потому что реакция брожения в жироуловителе протекает очень медлительно.

к меню ↑

18 Видео: эксплуатация самодельного жироуловителя

Изготовка и установка вышеперечисленного приспособления даст возможность расслабленно воспользоваться раковиной, не опасаясь загрязнения канализационных труб. Необходимо только хотя бы раз в 2 недели отсоединять агрегат от системы и кропотливо очищать от содержимого.

к меню ↑

19 Еще самодельный жироуловитель

Собрать очистительный модуль данного типа под мойку своими руками нетрудно. Главное знать, как он должен работать. Все другое – чисто аспекты технического направления. Но есть одна позиция, которую нужно учесть непременно. Это объем емкости.

Чтоб вы сообразили, о чем речь идет, нужно привести пример расчета. Сначала нужно найти производительность прибора. На самом деле, это величина, которая определяется умножением количества моек, для которых устанавливается жироуловитель, и скорость воды в водопроводе. Если агрегат устанавливается под одну мойку, то 1-ая величина равна «1». 2-ая позиция стандартная – 0,1 л/с. Умножая один на другой, другими словами: 1×0,1=0,1. Это и есть производительность.

Во-2-х, определяется конкретно объем резервуара. Тут другая формула: V=60 x t x N, где:

t – это время, за которое происходит отделения воды от жира, считается, что оно равно 6 минуткам;

N – это производительность, которая была рассчитана выше.

Сейчас подставляем значения в формулу: V= 60×6х0,1=36 л

Под это значение нужно будет отыскать герметичную емкостью. Она может иметь разную форму, главное объем не меньше расчетного. Кстати, на фото ниже показан самодельный жироуловитель круглого сечения, сделанного из железной бочки. В нем всего только одна перегородка и маленькой 1-ый отсек. Но этой конструкции хватает, чтоб удалить жир и масла из-под одной мойки на кухне. Единственное требование к нему – это герметично установленная крышка.

1. Установить корпус на облюбованное место,
2. подсоединить его к сливу мойки с помощью гофрированной трубы,
3. вывод корпуса подключить к системе канализации.

Главное убедиться, что все резиновые прокладки при монтаже установлены, и не спутать где у жироуловителя вход, а где выход. Можно перед установкой смазать прокладки силиконом, а после монтажа промазать силиконом либо другим герметиком места соединений снаружи.

к меню ↑

22 Установка

Аннотация по установке жироотделителя максимально легкая – устройство устанавливается в разрыв меж канализационной трубой и сливом мойки. Подключение несложнее всего выполнить с помощью гофрированной трубы.

Почти всегда, все уплотнители и другие элементы, нужные для подключения устройства, имеются в наборе с жироуловителем.

Исходя из этого работа осуществляется в таком порядке:

• Сначала нужно приготовить место под мойкой и обеспечить открытый доступ к емкости для ее обслуживания. Поверхность, на которой будет размешаться устройство, должно быть ровненьким, без каких-то недочетов.
• Позже нужно отсоединить отводящий патрубок сифона мойки от канализационной трубы.
• После чего на приготовленное место устанавливается устройство.
• Во входной патрубок агрегата вставляется резиновый уплотнитель и к нему подсоединяется отвод сифона мойки. Для герметизации соединений, все соединения нужно промазать силиконовым герметиком для труб.
• Точно так же выходной патрубок соединяется с гофрой, которая вставляется в канализационную трубу.

• По окончании подключения емкости, ее необходимо заполнить водой до технологического уровня.
• В окончание работы необходимо проверить плотность всех соединений. Для этого нужно спустить воду с мойки и убедиться, что в местах соединений отсутствует течь.

На этом процесс установки жироотделителя закончен. На данный момент, для эффективной работы устройства его необходимо только вовремя чистить.

к меню ↑

23 Разработка установки оборудования

Процесс монтажа сепаратора жира может осуществляться разными методами. Выбирать лучший тип установки нужно зависимо от вида и особенностей уловителя жира. Разглядим несколько вариантов монтажа сепараторов.

к меню ↑

23.1 Установка уличного жироуловителя

Процедура монтажа промышленной ловушки жира – непростая и трудозатратная. Потому большая часть покупателей ловушек предпочитают доверить установку оборудования спецам.

Для того, чтоб выполнить установка без помощи других, нужно провести ряд предварительных работ:

• Подбираем место для установки. При выборе следует учесть особенности планировки участка, также возможность выполнения ландшафтных работ в дальнейшем.
• Определяем размер ямы для монтажа устройства – ее глубина должна быть таковой, чтоб крышка уловителя жира была приблизительно на 4 см выше, чем поверхность земли.
• Выкапываем яму. На самом деньке оборудуем твердую опалубку, в которую зальем смесь песка и цемента. Для песочных грунтов и суглинков нормально подойдет раствор, приготовленный в пропорции 1:5.
• Ждем пока раствор затвердеет, по минимуму это 14 дней.

Когда подготовка основания под установку завершена, можно приступать конкретно к монтажу оборудования. Для этого устанавливаем на бетонном основании корпус уловителя жира и накрепко фиксируем устройство петлям, заложенным в самодельную бетонную плиту в период заливки. Если петли запамятовали поставить, то их можно закрепить анкерными болтами.

Сейчас вокруг установленного в котлован оборудования сооружаем типичные фанерные стены. Этот процесс нужен для предотвращения осыпания грунта. Если планируется эксплуатировать сепаратор в прохладном климате, тогда его нужно укрыть теплоизоляционным материалом. Для этого подойдет минеральная вата либо пенопласт.

Осталось подключить уловитель жира к коммуникационным сетям. Для этого выходной патрубок оборудования нужно соединить с системой водоотведения. Соединения нужно обработать герметиком. А входной патрубок устройства подключаем к канализационной трубе. Место стыковки частей промазываем герметиком.

Читайте также: Как верно установить железные столбы для навеса

Все свободное место, образовавшееся меж вокруг корпуса жироуловителя, засыпаем грунтом. Обычно употребляется оборотная засыпка, в процессе которой в просвет нужно засыпать грунт, выкопанный из этого места на шаге копания ямы.

Нельзя забывать про необходимость установки фанового стояка. Он требуется для отвода излишних газов, скопившихся в канализационной системе. Если на систему отведения стоков будет большая нагрузка, лучше установить сходу несколько стояков. Датчик скопления жира, который установлен снутри оборудования предупредит вас о необходимости проведения процедуры чистки.

Уличные жироуловители почаще очищаются спецами специализированных компаний с внедрением насосов либо спецтехники

Установку и установка промышленных ловушек жира рекомендуется производить с привлечением проф монтажников. Они обязаны иметь разрешения и для проведения всего диапазона работ.

Также проф спецы имеют нужное для монтажа строительное оборудование, потому они могут выполнить нужные процедуры для размеренной и долговременной работы оборудования.

к меню ↑

23.2 Установка уловителя жира снутри помещения

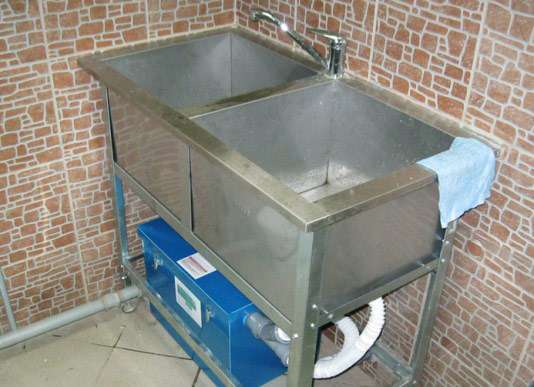

Установка бытового сепаратора под мойкой – более обычный процесс, чем установка оборудования на улице. Для этого поначалу предстоит избрать наилучшее место для монтажа оборудования.

Оно должно находиться на вседоступной, жесткой и очень ровненькой поверхности, вблизи от сантехнического оборудования.

Осталось выполнить ряд поочередных действий:

• Выводим выходной патрубок оборудования в систему канализации. На месте соединения необходимо установить резиновую прокладку, которая идет в комплекте с прибором.
• Подключаем входной патрубок ловушки к выходной трубе саноборудования либо к трубопроводу (на месте соединения мойки и моющей техники), не забыв поставить специальную прокладку.
• В жироуловитель набираем нужное количество воды для проверки устройства на плотность.

Если проверка прошла удачно, можно устанавливать на ловушку жира крышку. С установкой крышки установка оборудования можно считать завершенным.

Более тщательно о том, как избрать и установить жироуловитель под мойку, читайте в этом материале.

к меню ↑

24 В чём заключается сервис

В процессе использования жироуловитель нужно временами очищать. Мероприятие не из приятных, но это проще, ежели чистить канализационные трубы от скопившейся жировой пробки. Регулярность очистных работ определяется последующими показателями:

• температурой применяемой воды;

• ёмкостью бачка;

• нрав и состав стоков.

Зависимо от перечисленных причин и модели сепаратора сервис делается с интервалом в несколько недель либо несколько месяцев.

Проводить работы необходимо при открытых окнах в защитных рукавицах (резиновых) и респираторе. Меры безопасности необходимы из-за наличия в баке вредных микробов, которые образуются в процессе разложения жиров.

После монтажа установки необходимо инспектировать интенсивность скопления в бачке твёрдых отходов. Создавать очистку следует при достижении жировой массы уровня на 3-4 см выше нижнего края отводящей трубы. Если упустить этот момент и позволить жиру поднять к верхнему краю трубы, то это приведёт к образованию пробки и подтоплению.

Очистные мероприятия также включают помывку бачка жаркой водой с внедрением моющих средств.

к меню ↑

25 Сервис и контроль сепаратора

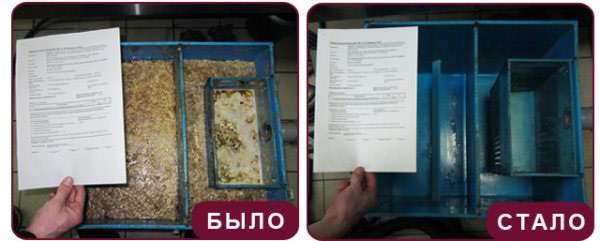

Сервис жироуловителя – не самая приятная процедура, но еще неприятней заниматься прочисткой забившихся канализационных труб.

Периодичность очистки бытового сепаратора находится в зависимости от нескольких характеристик:

• объема бака жироуловителя;
• рациона питания семьи, определяющий состав стоков;
• температуры применяемой воды.

Из-за этих причин периодичность очистки сепаратора может колебаться от нескольких недель до нескольких месяцев.

Перед чисткой жироуловителя нужно открыть окна для сквозного проветривания и надеть защитные перчатки, так как в процессе распада жиров плодятся вредные бактерии

Пристальное внимание уровню стоков нужно уделять в 1-ые недели эксплуатации. Необходимо временами открывать крышку жироуловителя и инспектировать уровень жестких отходов. Если нижний слой жира опустится до уровня выпускного отверстия, то оно может забиться, что приведет к переполнению бака и подтоплению помещения.

Убирать жировую массу лучше в момент заслуги ею уровня на 4-5 см выше нижнего края отводящей воду трубы. Для изъятия жира необходимо открыть крышку бака и вытянуть верхний вязкий слой при помощи перчаток, ковшика либо другого подручного приспособления.

После ревизии жироуловителя можно помыть его жаркой водой в протяжении нескольких минут.

Когда экспериментальным методом уже установлен примерный срок неопасной эксплуатации жироуловителя, заглядывать в него можно еще пореже.

Подробнее о различных видах жироуловителей для канализации, обзор фаворитных моделей, также специфичность монтажа сепаратора снутри и снаружи помещения описаны в этой статье.

к меню ↑

26 Как высчитать производительность?

При выборе жироуловителя для установки под кухонную мойку либо изготовлении агрегата своими руками нужно обусловиться с хотимыми техническими параметрами. Главной чертой является пиковый сброс, т.е. объем воды, который прибор может пропустить за раз.

Для обыкновенной квартиры либо маленького личного дома подойдет приспособление, у которого этот показатель составляет 30-40 л/с. Если идет речь об установке промышленной конструкции, то расчет технических характеристик лучше доверить экспертам.

Если же планируется приобретение бытового устройства, то можно использовать ординарную формулу для расчета:

Р=nхPs, где:

Р – разыскиваемая производительность устройства в л/с; n – количество раковин, из которых будут поступать стоки в жироуловитель; Ps – скорость, с которой вода будет подаваться в емкость (она равна скорости поступления воды в водопроводной системе и обычно составляет около 0,1 л/с).

Разглядим на примере, как высчитать производительность сепаратора жира. Если будет подсоединена одна мойка, то Р=1×0,1=0,1 л/с, т.е. для кухни довольно бытовой модели с малой производительностью.

Исходя из приобретенных данных, можно узнать нужный объем контейнера. Формула расчета:

V=60хPхt, где

V – разыскиваемый объем в литрах; Р – производительность; t – время, нужное для оседания жира, в минутках (в большинстве случаев этот просвет составляет 6 минут).

Пример расчета нуеобходимогоо объема, если производительность составляет 0,1 л/с: V=60×0,1×6=36 л.

Определив нужный объем, можно подобрать готовое изделия либо высчитать габариты самодельного агрегата. Идеальный вариант для жироловки под мойку производительностью 0,1 л/с и объемом 36 л – это емкость 0,3×0,3×0,4 м.

При выборе резервуара не принципно, будет высота составлять 0,3 либо 0,4 м. На базе приобретенных данных можно создать набросок, схему и чертеж.
